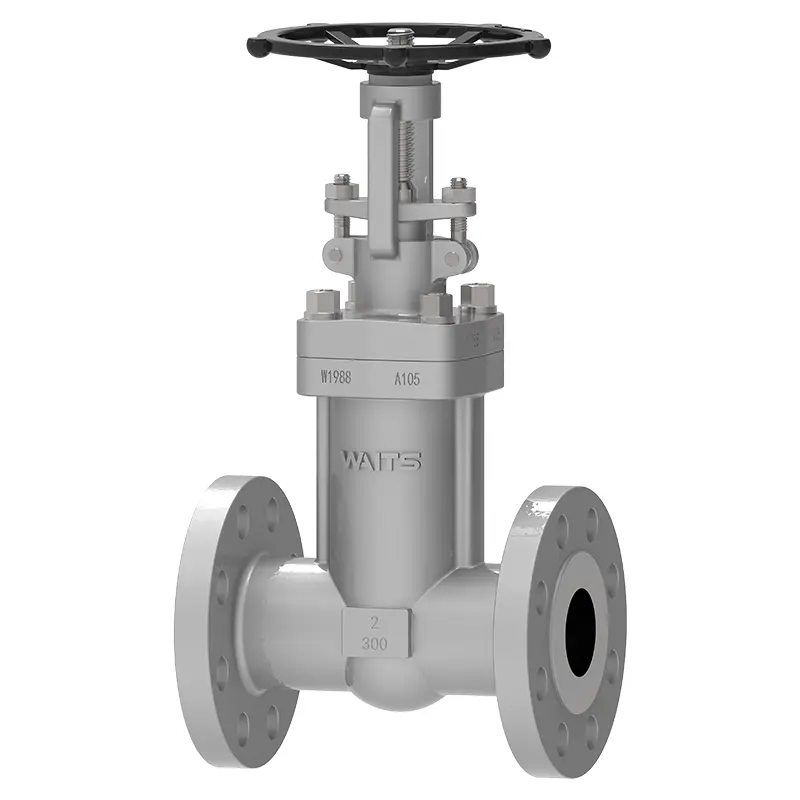

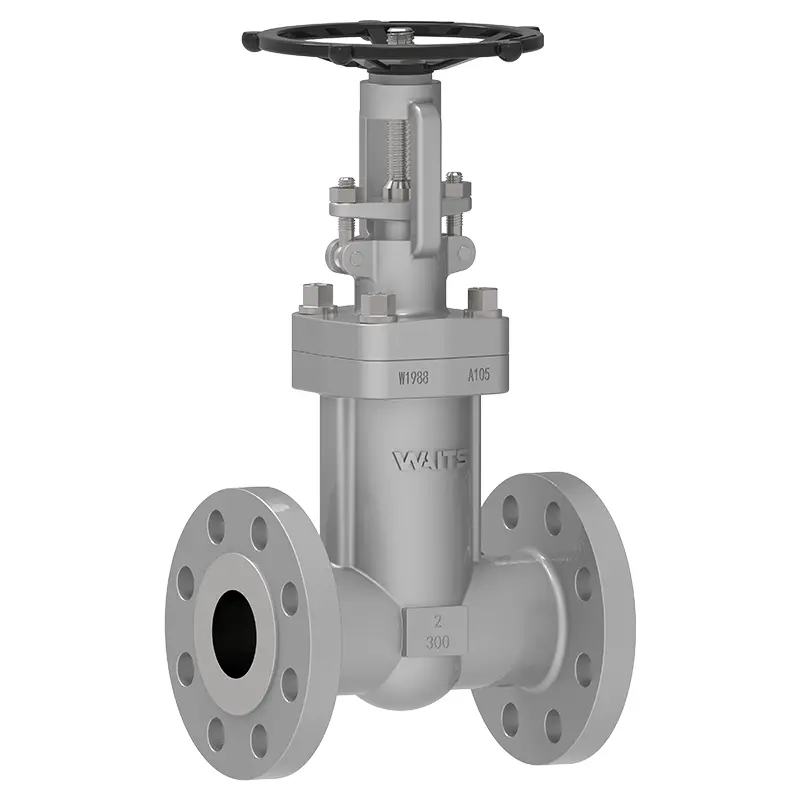

대기 밸브 고품질 단조 강철 벨로우즈 씰 게이트 밸브는 금속 벨로우즈를 채택하고 이중 씰 설계를 포장합니다. 완전 자동 용접은 누출을 방지합니다. 벨로우즈가 실패하더라도 포장은 비상 밀봉을 보장 할 수 있습니다. 가연성, 폭발성, 초강성 저온 액화 천연 가스 프로젝트 및 부식성 화학 파이프 라인에 매우 적합합니다.
대기 밸브 내구성 단조 강철 벨로우즈 씰 게이트 밸브는 벨로우즈 씰과 게이트 밸브 기술의 장점을 결합합니다. 벨로우즈 어셈블리는 핵심 구성 요소이며 동적 인 밀봉을 제공합니다. 밀봉 성능을 향상시키고 배지가 밸브 스템을 통해 누출되는 것을 방지 할뿐만 아니라 밸브 스템의 마모를 줄입니다.
특정 화학 공정에서 파이프 라인의 유체는 일반적으로 독성, 방사성 및 위험합니다. 벨로우즈 밀봉 밸브는 독성 화학 물질이 대기로 누출되는 것을 방지하는 데 사용됩니다. 벨로우즈는 316Ti, 321, C276 또는 합금 625와 같은 다른 재료로 만들 수 있습니다. 밸브 바디 재료는 모든 기존 재료에서 선택할 수 있습니다.
벨로우즈 밀봉 게이트 밸브는 단조 또는 주조 밸브, 특수 재료 및 짧은 배송 시간을 제공합니다.
혜택은 다음과 같습니다.
긴 벨로우즈 사이클 수명 -3000 사이클
비 회전 줄기는 벨로우즈 비틀림을 방지합니다.
2 개의 2 차 줄기 씰 : a) 열린 포지션 뒷좌석; b) 흑연 포장.
단조 강철 벨로우즈 씰 게이트 밸브에는 코발트 크롬 경화 시트 표면이 있으며 접지 및 랩핑됩니다.
구현 표준 포지 된 스틸 벨로우즈 씰 게이트 밸브 | |
디자인 표준 | API602, 0BS 1414도 |
연결 표준 | ASME B16.5, ASME B16.47-A/B, EN1092-1/2 |
연결 | RF, RTJ |
수락을 테스트하십시오 | 화재 598 EN12266 |
구조 길이 | API6D, ASME B16.10, EN558 |
압력 및 온도 등급 | ASME B16.34 |
화재 테스트 | API607, API6FA |
낮은 누출 표준 | API 622 |
반응 방지 디자인 | Nace MR 0175 |
|
|
애플리케이션 포장 스틸 벨로우즈 씰 게이트 밸브 | |
크기 | 3/8 "-2" |
압력 범위 | 클래스 150-900 PN1.0 -PN16.0 MPA |
온도 범위 | -29 ° C ~ 500 ° |
애플리케이션 | 석유 및 가스 추출 및 운송, 정제 공정, 황산, 질산 및 기타 유해 화학 물질 파이프 라인 시스템, 보일러 급수 제어 시스템 및 고온 증기 파이프 라인, 원자력 발전소 냉각수 순환 시스템 등 |
드라이브 모드 | 핸드 휠, 베벨 기어, 전기, 공압 등 |
밸브 바디/밸브 덮개 | Firstings : A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, |
밀봉 표면 | 신체, 신체 클래딩 철 기반 합금, 클래딩 하드 기반 합금 |
밸브 스템 | 검증 : A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, Monel, |
막대 | 유연한 흑연, 폴리 테트라 플루오로 에틸렌 ... |
주요 제품 노트
1. 단조 스틸 벨로우즈 씰 게이트 밸브를 얻으면 올바른 방향으로 설치하고 흐름 방향 마크를 따라 가십시오. 적절한 도구를 사용하고 연결할 때 토크에주의하십시오.
2. 벨로우즈는 민감합니다. 과도한 힘은 물개를 손상시킬 수 있습니다.
3. 정격 범위 내에서 유지하고 오작동을 방지하기 위해 최대 압력 또는 온도를 초과하지 마십시오.
4. 단조 강철 벨로우즈 씰 게이트 밸브에 마모, 부식 또는 누출이 있는지 정기적으로 확인하십시오. 그렇지 않으면 일하는 동안 사고가 발생하는 경우 말하기가 어렵습니다.
5. 작동이 어려운 경우 작동을 중지하고 막힘 또는 손상을 확인하십시오. 작동하지 마십시오.
6. 부식을 피하기 위해 미디어 유형 (증기, 오일, 화학 물질)에 따라 호환 재료를 선택하십시오.
7. 가혹한 환경에서 보호, 습식 또는 부식성 지역에서 코팅 또는 절연 재료를 사용하십시오.
