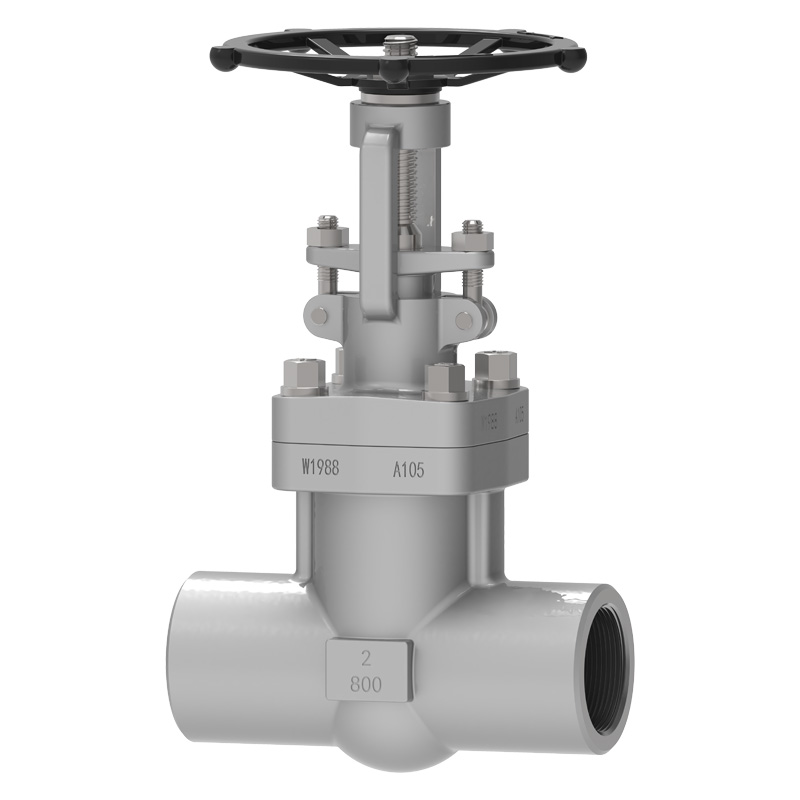

NPT 단조 강철 게이트 밸브

Waits에서 제조한 NPT 단조 강철 게이트 밸브는 파이프라인 시스템에 안정적인 유체 제어 솔루션을 제공합니다. 우리는 원래 미국에서 설립되었으며 나중에 중국에 지사를 설립했습니다. 우리의 글로벌 본사는 중국 원저우에 위치하고 있습니다. 우리의 생산 기반은 완전하고 선진적이며 공장 가격과 안정적인 배송을 제공할 수 있습니다. 이 밸브는 다양한 작업 조건에서 사용할 수 있으며 특히 중동 및 북미 지역에서 널리 사용됩니다.

문의 보내기

제품 설명

주강 부품과 비교하여 단조강 부품의 품질은 더 높으며 이는 견딜 수 있는 충격력, 가소성, 인성 및 기타 기계적 특성에 반영됩니다. NPT 단조 강철 게이트 밸브의 일반적인 직경은 DN80 이하이며 대부분 직경이 감소된 설계입니다. 동일한 직경의 주강 게이트 밸브보다 유량이 약간 작지만 견딜 수 있는 압력 및 온도 범위는 주강 밸브보다 높으며 밀봉 성능은 주강 게이트 밸브보다 훨씬 좋습니다. , 수명이 길고 매체 흐름 방향은 다른 게이트 밸브처럼 제한되지 않습니다.

구현 표준

디자인 표준	API602, ASME 16.34, BS 5352, BS 6364;
플랜지 규격	SW ASME B16.11에 따른 소켓 용접 끝, ASME B16.25에 따른 BW 맞대기 끝, ASME B1.20.1에 따른 NPT 스레드 커넥터
연결 방법	SW, NPT, BW,
테스트 및 승인	API 602/API 598
구조적 길이	공장 표준에 따른 소켓 용접/나사산 단조 강철 게이트 밸브 구조 길이
압력 및 온도 수준	ASME B16.34,
낮은 누출 기준	ISO 15848-1, API 622
부식 방지 설계	NACE MR 0103, NACE MR 0175

애플리케이션

크기	NPS1/4″~NPS3″ DN6~DN80
압력 범위	CL150~ CL2500 PN10~ PN420
온도 범위	;-40°C ~ +600°C
적용 범위	수돗물, 하수, 건설, 석유, 화학공업, 식품, 의약, 섬유, 전기, 조선, 야금, 에너지 시스템 등
드라이브 모드	터빈, 공압, 전기
밸브 본체/밸브 커버	A105, A350 LF2, A182 F5, F11, F22, A182 F304(L), F316(L), F347, F321, F51), 합금 20, 모넬
밸브 플레이트/밸브 시트	A105, A350 LF2, A182 F5, F11, F22, A182 F304(L), F316(L), F347, F321, F51), 합금 20, 모넬
밸브 스템	F6A F304 F316 F51 F53 모넬 K500...
밸브 스템 너트	구리 합금...
포장	유연한 흑연, 흑연 석면 패킹, 폴리테트라플루오로에틸렌...

성능 특징

1. NPT 단조 강철 게이트 밸브는 단조되었으며 세 가지 유형의 캐비티 씰이 있습니다.
볼트형 보닛은 밸브 본체와 보닛이 볼트와 너트로 연결되고 감긴 개스킷이 밀봉된 것을 의미합니다. 맞춤형 요구 사항에 따라 연결에 금속 링을 사용할 수도 있습니다.
용접 보닛은 밸브 본체와 보닛이 나사산으로 연결되어 완전히 용접되었음을 의미합니다. 사용자 정의한 경우 전체 용접 연결을 사용할 수 있습니다.
900lb, 1500lb 및 2500lb 캐비티는 압력 자체 조임 밀봉 구조를 채택하고 높은 신뢰성으로 내부 압력이 증가함에 따라 밀봉 성능이 향상됩니다.
2. 채널이 매끄럽고 유량 계수가 작으며 밀봉 표면이 매체에 의해 침식되고 침식됩니다.
3. 밀봉 표면은 합금강 또는 경질 합금으로 만들어져 내마모성과 내마모성이 우수합니다.
4. 패킹은 유연한 흑연으로 만들어져 작동이 안정적이고 유연합니다.
5. 매체의 흐름 방향이 제한되지 않으며 교란이나 압력 감소가 없습니다.
6. 시스템 작동에 영향을 주지 않고 온라인 정지 상태에서도 패킹 교체 및 유지보수가 가능합니다.
7. 모양이 간단하고 구조 길이가 짧으며 제조 가공성이 좋고 적용 범위가 넓습니다.

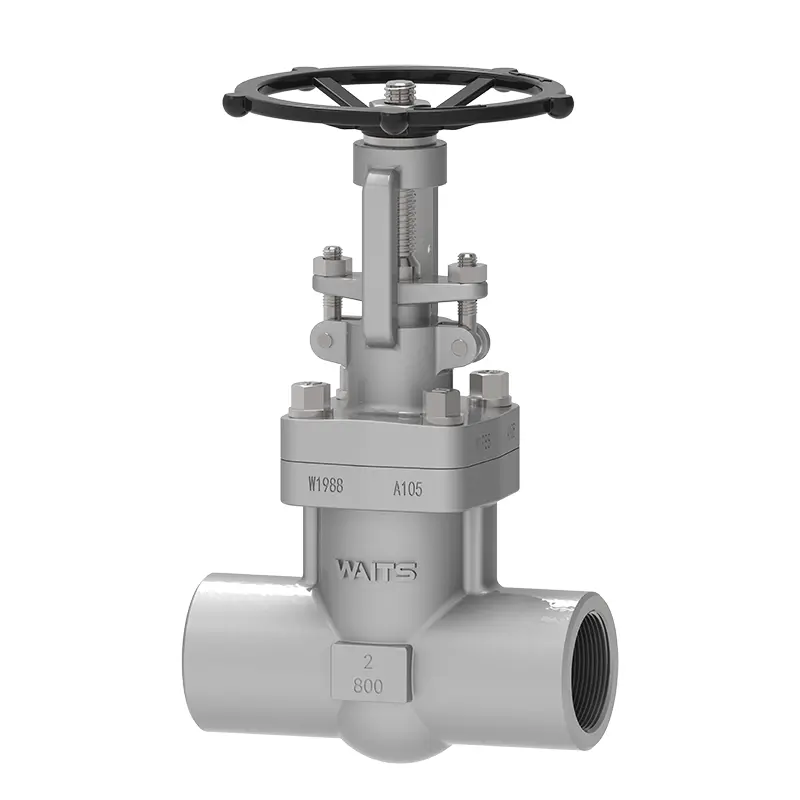

NPT Forged Steel Gate Valve
