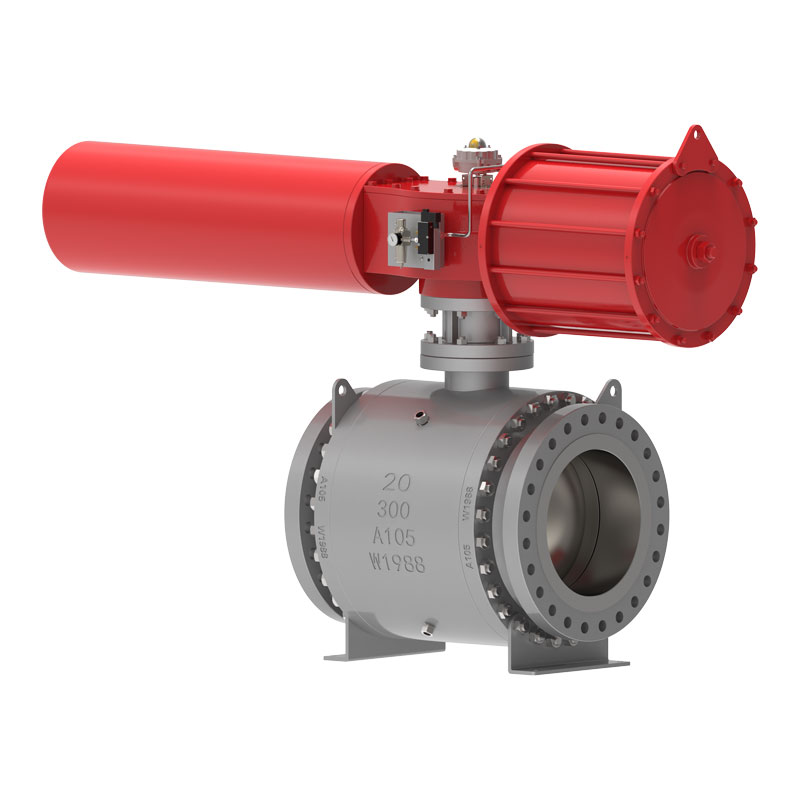

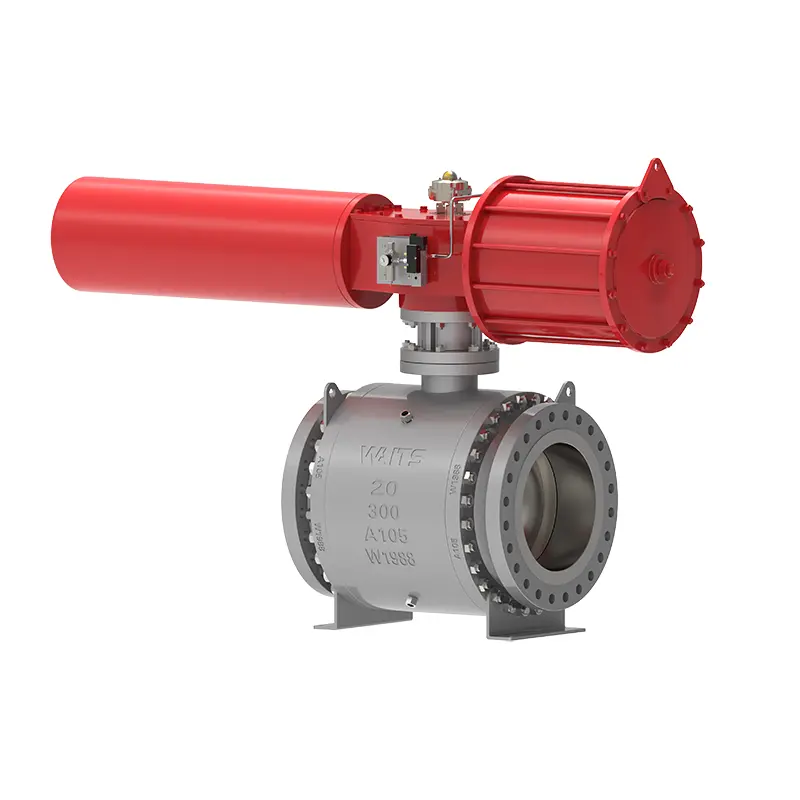

Trunnion Ball Valve

완전한 생산 라인을 갖춘 Waits Valve는 귀하에게 트러니언 볼 밸브 제품을 제공할 수 있습니다. 우리는 밸브 설계 및 제조 분야에서 풍부한 경험을 보유하고 있으며 제품 품질 및 관련 서비스, 우대 제품 가격 및 적시 납품을 고집합니다. 우리는 다양한 애플리케이션을 충분히 고려하고 API6D/ISO17292/BS5351 등과 같은 다양한 제조 표준을 채택합니다.

문의 보내기

제품 설명

트러니언 볼 밸브(Trunnion Ball Valve)는 스틸 볼 밸브로서 성능과 전체 사용 수명을 충분히 고려하여 설계, 제작된 제품입니다. 밸브 본체는 고품질 재료로 단조되고 볼이 설치되며 중간 플랜지와 목이 볼트로 고정됩니다. 밸브 시트 상류 및 하류는 단일 피스톤 효과, DBB 기능입니다. 동시에 밸브 시트와 볼 사이의 씰에는 세 가지 구조가 있습니다.

1. 전통적인 소프트 씰 구조;

2. 삼각형 링 씰 구조;

3. 하드 씰 구조.

구현 표준

디자인 표준	API 6D, API 608, ASME B16.34, ISO 17292, BS5351;
Flange standards	ASME B 16.5, ASME B16.47, ASME B16.25, ASME B16.11, BS 12627;
연결 방법	RF, RTJ, BW
테스트 및 승인	API598, API 6D, BS12569;
구조적 길이	ASME B16.10, BS 558, BS12982, ISO 5752;
압력 및 온도 수준	ASME B16.34,
화재 예방 요구 사항	API6FA API607
낮은 누출 기준	ISO 15848-1, API 622
부식 방지 설계	NACE MR 0103, NACE MR 0175

애플리케이션

크기	NPS 1” ~ 60” DN25~DN1500
압력 범위	클래스150~ 2500 PN10-PN420
온도 범위	;-196℃ ~ +260℃
적용 범위	수돗물, 하수, 건설, 석유, 화학공업, 식품, 의약, 섬유, 전기, 조선, 야금, 에너지 시스템 등
드라이브 모드	터빈, 공압, 전기
Valve body	Forgings：A105, A182 F304, F304L, F316, F316L,F51, F53, A350 LF2, LF3, LF5, Monel, Castings：A216 WCB, A351 CF3, CF8, CF3M, CF8M, A995 4A, 5A, A352 LCB, LCC, LC2
공	구: CS+ENP, A182 F304, F304L, F316, F316L, F51, F53, CS+TCC, CS+Ni60
밸브 시트 지지 링	좌석 지지 링: CS+ENP, A182 F304, F304L, F316, F316L, F51, F53, CS+TCC, CS+Ni55
밸브 시트 인서트	PTFE, RPTFE, 나일론, 데블론, PEEK
밸브 스템	A182 F6a, F316, F51, A105+ENP, AISI 4140+ENP, 17-4PH

Performance Features

1. 밸브 스템은 부적절한 작동으로 인해 밸브 스템이 밸브 본체에서 빠지는 것을 방지하도록 설계되었습니다.
2. 트러니언 볼 밸브에는 내화 및 정전기 방지 장치가 있습니다.
3. 비상 씰링 그리스 주입 포트는 밸브 시트 씰과 밸브 스템 씰에 설계되었습니다. 일반 씰링은 씰링 그리스에 의존하지 않습니다. 씰링 표면이 손상되어 누출이 발생하는 경우 씰링 그리스를 주입하여 긴급 수리할 수 있습니다. 각 그리스 주입 포트에는 그리스 주입 밸브와 내장형 일방향 밸브가 장착되어 있습니다.
4. 배수 밸브는 밸브 본체의 가장 낮은 위치에 설치되어 밸브 캐비티를 환기 및 배수합니다. 밸브 본체 상부에 벤트 밸브가 설치되어 밸브 캐비티를 온라인으로 벤트하고 청소합니다. 배수 밸브 및 환기 밸브는 안전, 신뢰성 및 편의성을 보장하기 위해 격리 밸브 또는 특수 배출 조인트일 수 있습니다.
5. 핸들, 웜기어, 전동, 공압, 기액연동, 전기유압연동 등 다양한 구동장치에 맞출 수 있는 연결판을 갖추고 있습니다.
6. 용접 끝이 있는 밸브는 사용자의 파이프라인 재료 등급에 따라 밸브 끝 재료(전환 섹션)를 조정하여 재료 강도의 적응성과 용접성을 보장할 수 있습니다. 양쪽 끝에 슬리브가 있는 밸브의 경우 슬리브 길이를 통해 현장 용접 작업이 밀봉 재료에 영향을 미치지 않도록 할 수 있습니다.
7. 매장된 디자인. 매립형 밸브의 경우 프로젝트의 필요에 따라 밸브 스템을 늘려 지상 작업을 용이하게 하고 해당 그리스 주입, 하수 배출 및 배기 장치를 파이프에서 지상으로 확장합니다. 매설 및 상승 밸브의 높이는 고객이 제공합니다.

Trunnion Ball Valve
