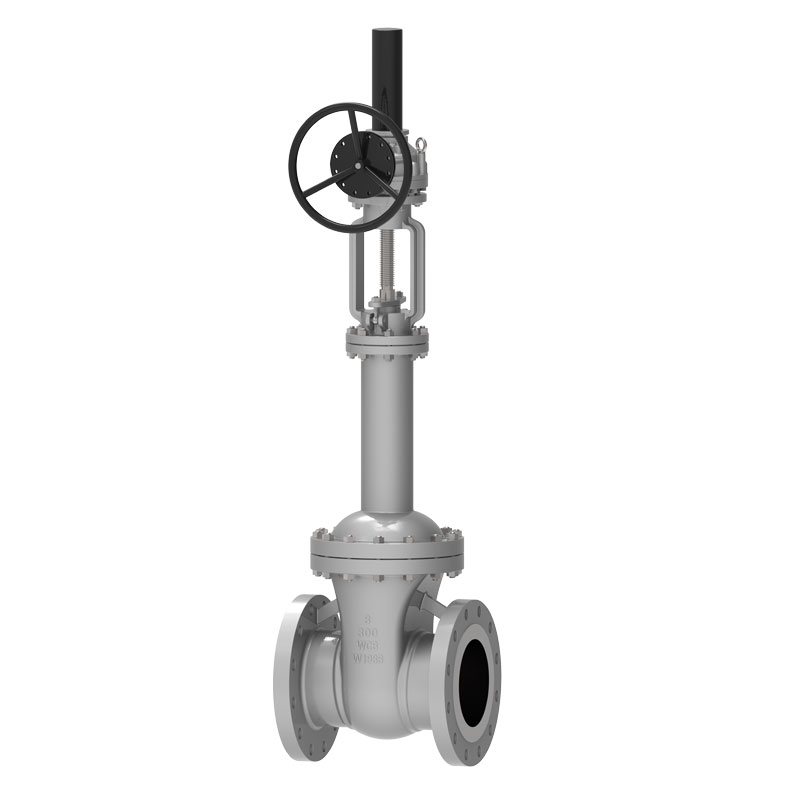

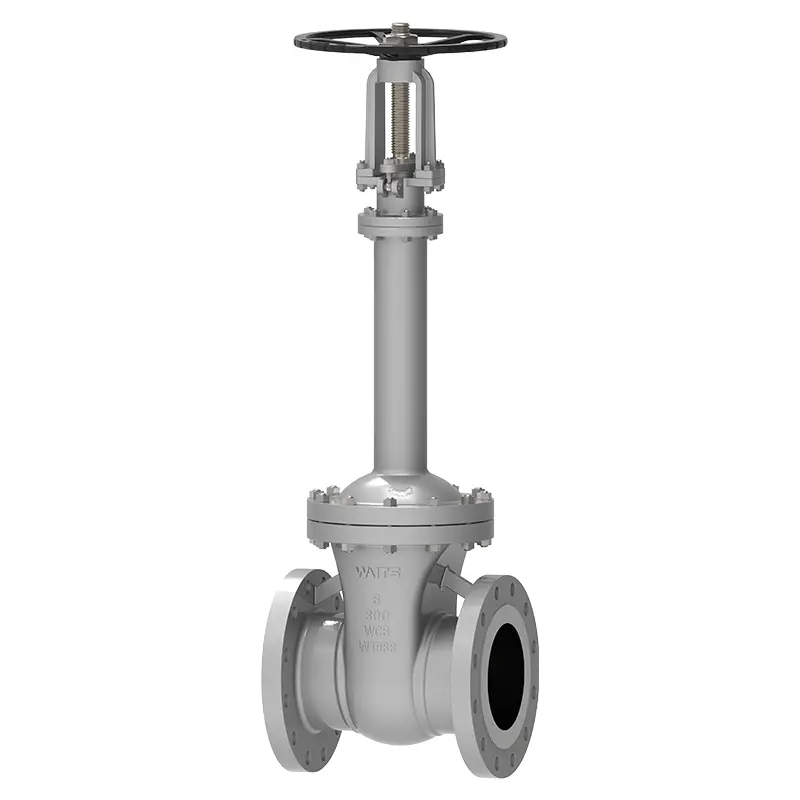

벨로우즈 게이트 밸브

고품질 벨로우즈 게이트 밸브를 찾고 있다면 대기 중 신뢰할 수있는 선택이 될 수 있습니다. 업계에서 숙련 된 밸브 제조업체 및 공급 업체 인 우리가 생산하는 벨로우즈 게이트 밸브는 도시 난방, 가스 전송, 증기 파이프 라인 및 대규모 수자원 보존 프로젝트에 널리 사용되며 유럽과 중동의 많은 국가의 고객에 의해 인정되었습니다.

문의 보내기

제품 설명

벨로우즈 게이트 밸브는 자동 롤링 용접을 통해 유체 매체와 대기 사이의 금속 장벽을 형성합니다. 이는 밸브 스템을 누출로부터 보호하는 설계입니다.
벨로우즈 구조는 내부에 사용되며 스테인레스 스틸 벨로우즈의 하단은 밸브 스템에 용접되어 공정 유체가 밸브 스템을 부식시키는 것을 방지합니다. 다른 쪽 끝은 밸브 본체와 밸브 덮개 사이에 배치되어 정적 씰을 형성합니다. 이중 밀봉 설계가 더 안전합니다. 벨로우즈가 실패하면 밸브 스템 포장도 누출을 피할 수 있습니다.
벨로우즈는 밸브 스템에 용접되어 안정적인 작동 성능을 유지하고 밸브 플러그 진동으로 인한 밸브 스템 진동을 피하십시오. 벨로우즈 게이트 밸브는 증기, 가연성, 폭발성, 열유, 고순도, 독성 및 기타 매체가있는 파이프 라인에 가장 적합합니다.

구현 표준

디자인 표준	DIN3356, ASME B16.34
플랜지 표준	DIN2543-2545, ASME B16.5, ASME B16.47
연결 방법	RF,
테스트 및 수락	DIN3230, 화재 598
구조 길이	DIN3203, ASME B16.10
압력 및 온도 등급	Asme B16.34 、
내화성 테스트	API607, API6FA
낮은 누출 표준	ISO 15848-1, API 622
반응 방지 디자인	NACE MR 0103, NACE MR 0175

애플리케이션

크기	NPS 2 ″ ~ NPS 24 ″ DN50 ~ DN600
압력 범위	CL150 ~ CL1500 PN10 ~ PN260
온도 범위	-20 ℃ ~ 350 ℃
응용 프로그램 범위	수돗물, 하수, 건축, 석유, 화학 산업, 음식, 의약품, 섬유, 전기, 조선, 야금, 에너지 시스템 등
드라이브 모드	핸드 휠, 베벨 기어, 전기, 공압 등
밸브 바디/밸브 덮개	(A216 WCB, WC6, WC9, LCB, CF8, CF8M, CF3, CF3M, 4A, 5A, 6A), 합금 20, Monel ...
밀봉 표면	신체, 신체 클래딩 철 기반 합금, 클래딩 하드 기반 합금
밸브 스템	F6A F304 F316 F51 F53 Monel K500
밸브 스템 너트	구리 합금
포장	유연한 흑연, 흑연 석면 포장, 폴리 테트라 플루오로 에틸렌 ...

성능 기능

장점
1. 벨로우즈 게이트 밸브에는 합리적인 구조, 안정적인 밀봉 성능 및 아름다운 외관이 있습니다.
2. 밀봉 표면은 공동 기반 하드 합금으로 용접되며, 이는 내장성, 부식성, 마찰 내성이 길며 서비스 수명이 길다.
3. 밸브 줄기는 표면에 템퍼링되고 질화되며, 이는 부식과 마찰 저항성이 우수합니다.
4. 이중 밀봉 설계가 채택되고 성능이 더 안정적입니다.
5. 밸브 스템 리프팅 위치 표시가 더 직관적입니다.
6. 부품, 플랜지 및 엉덩이 용접 수 크기의 재료는 다양한 엔지니어링 요구를 충족시키기 위해 실제 상황 또는 사용자 요구 사항에 따라 합리적으로 선택할 수 있습니다.

특징:
1. 이중 밀봉 설계는 벨로우즈 + 밸브 스템 포장입니다. 벨로우즈가 실패하면 밸브 스템 포장도 누출을 피할 수 있습니다.
2. 유체 손실과 낮은 에너지 손실 없음;
3. 유지 보수 수를 줄이는 데 도움이되는 긴 서비스 수명;
4. 가스 매체 밸브 시트는 PTFE 소프트 밀봉 재료를 채택하여 벨로우즈 게이트 밸브의 밀봉을 개선하는 데 도움이됩니다.
5. 밸브 시트는 고온에 내성이 있고 밀폐가 좋은 원추형 하드 씰을 채택합니다.

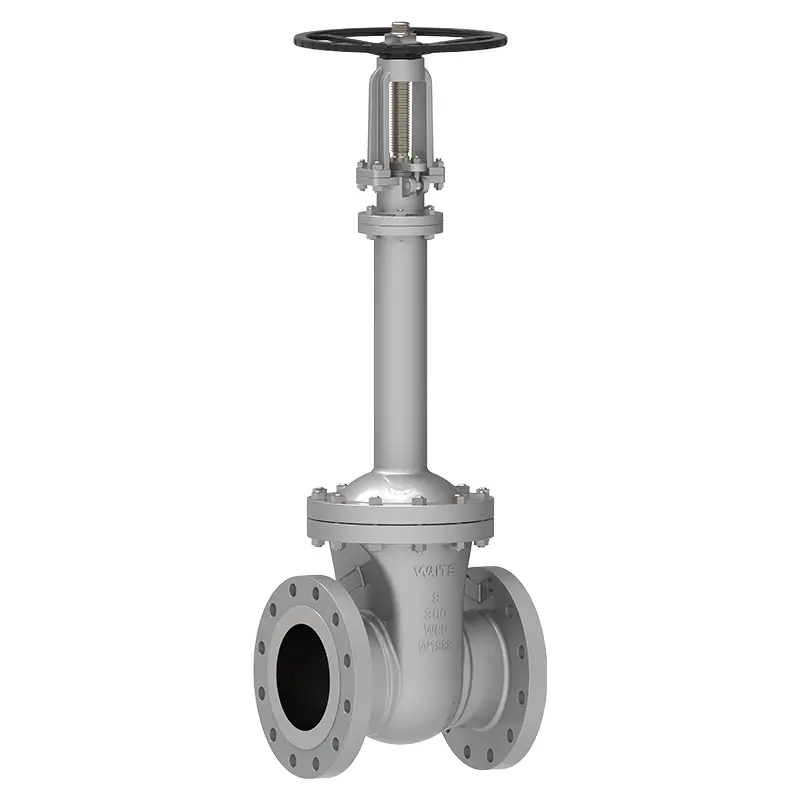

Bellows Gate Valve
