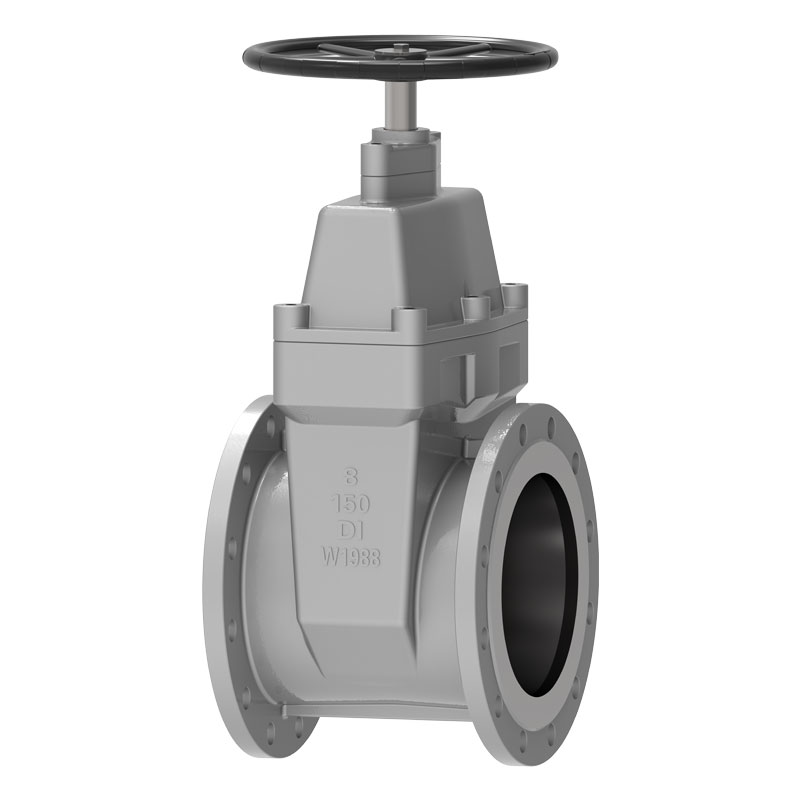

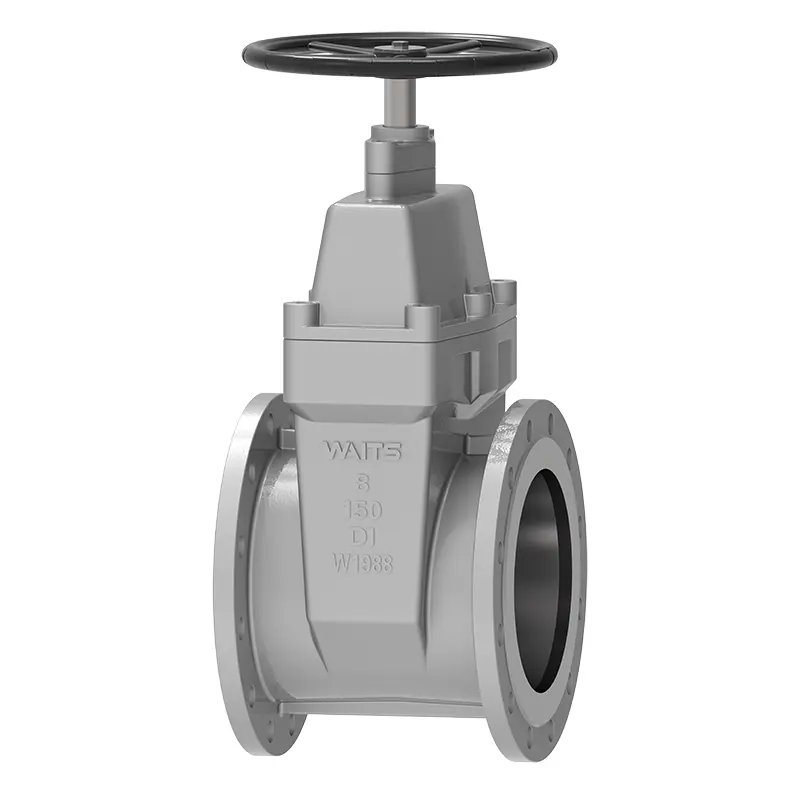

플랜지 끝단 탄력 있는 시트 게이트 밸브

Waits는 고품질의 비용 효율적인 플랜지 끝단 탄성 시트 게이트 밸브를 위한 좋은 선택입니다. 당사는 1994년 미국에서 설립되었으며 대형 밸브 제조업체이자 통합 공급업체입니다. 2008년 중국 지사를 설립하고 원저우에 글로벌 본사를 설립했습니다. 밀봉 성능과 내구성이 뛰어나 다양한 유체에 적합하며, 상하수도 처리 장치에 많은 사랑을 받고 있는 게이트 밸브입니다.

문의 보내기

제품 설명

Waits는 밸브 제조 분야에서 30년의 경험을 갖고 있습니다. 우리는 제품이 시장에서 승리하려면 유리한 가격 외에도 완벽한 품질이 필요하다는 것을 알고 있습니다.
당사의 플랜지 끝단 탄성 시트 게이트 밸브는 다양한 유체 시스템의 흐름 제어 및 격리를 위해 설계되었습니다. 탄력 있는 밸브 시트 메커니즘 설계를 채택하여 견고한 밀봉 성능을 보장하고 누출이 발생하지 않습니다. 동시에 전체적인 디자인은 견고하고 신뢰성이 높으며 작업 성능에 영향을 주지 않고 중간 압력 및 온도 조건에 적응할 수 있습니다.
이 게이트 밸브는 산업계에서 널리 사용되며 급수 관리, 폐수 처리 및 기타 적용 가능한 산업 응용 분야에서 흔히 볼 수 있습니다.

구현 표준

디자인 표준	API603, ASME B16.34, DIN 3352, EN1984 BS5163, AWWA C509 /C515
플랜지 규격	ASME B 16.5, ASME B16.47, DIN2543, EN1092-1, DIN2545;
연결 방법	RF
테스트 및 승인	API598, DIN 3230, EN 12569
구조적 길이	ASME B16.10, DIN3352-F4/F5, EN 558-1
압력 및 온도 수준	ASME B16.34,
낮은 누출 기준	ISO 15848-1, API 622
부식 방지 설계	NACE MR 0103, NACE MR 0175

애플리케이션

크기	NPS 2″ ~ NPS 64″ DN50~ DN1600
압력 범위	CL125~ CL300 PN10~ PN64
온도 범위	;-10°C ~ +100°C
적용 범위	수돗물, 하수, 건설, 석유, 화학공업, 식품, 의약, 섬유, 전기, 조선, 야금, 에너지 시스템 등
드라이브 모드	터빈, 공압, 전기
밸브 본체/밸브 커버	DI WCB, CF8, CF8M, CF3, CF3M, 4A, 5A, 6A),
밸브 플레이트/밸브 시트	DI, DI+EPDM, WCB, WCB+EPDM CF8, CF8M, CF3, CF3M
밸브 스템	F6A F304 F316 F51 F53 모넬 K500
밸브 스템 너트	구리 합금
포장	유연한 흑연, 흑연 석면 패킹, 폴리테트라플루오로에틸렌...

성능 특징

1. 바닥이 평평한 밸브 시트
기존의 게이트 밸브는 물로 세척한 후 밸브 하단의 홈에 돌, 나무 블록, 시멘트, 종이 조각, 부스러기 등의 이물질이 쌓여 쉽게 누수가 발생할 수 있습니다. 플랜지 끝 탄성 시트 게이트 밸브의 바닥은 수도관과 동일한 평평한 바닥 디자인을 채택하므로 잔해물이 쌓이는 것이 쉽지 않아 유체가 원활하게 흐를 수 있습니다.
2. 전체 고무 캡슐화
전체 내부 및 외부 고무 캡슐화에 고품질 고무를 사용하고 업계의 첨단 고무 가황 기술, 정확한 크기, 안정적인 연결, 쉽게 떨어지지 않고 탄력 있는 메모리를 적극적으로 도입합니다.
3. 내식성
분말 에폭시 수지 코팅은 밸브 본체의 부식 및 녹을 방지할 수 있으며 하수 시스템에 더 적합합니다. 4. 깨지기 쉽지 않음
과거에는 전통적인 주철 게이트 밸브가 이물질에 부딪치거나 충돌하거나 겹쳐지면 쉽게 파손되었습니다. 플랜지 끝단 탄성 시트 게이트 밸브의 몸체는 연성 철로 변경되어 강도가 확실하게 보장됩니다.
5. 3개의 "O" 유형
밸브 스템은 3개의 "O" 링 씰 디자인을 채택하여 개폐 시 마찰 저항을 줄이고 누수를 줄이며 물을 멈추지 않고 씰을 교체할 수 있습니다.
6. 음주에 도움이 된다
밸브 본체 내부를 무독성 에폭시 수지로 코팅하여 게이트 밸브의 내외면을 고무로 완전히 코팅하여 녹이나 부식이 없어 음용으로 사용할 수 있습니다.
7. 정밀 주조 밸브 몸체
밸브 본체는 정밀 주조되어 정확한 기하학적 치수를 가지며 밀봉 성능이 손상될 염려가 없습니다.
8. 경량
연성 주조는 특정 강도를 가질 뿐만 아니라 기존 게이트 밸브보다 무게가 약 20~30% 적습니다.

Flange End Resilient Seat Gate Valve
