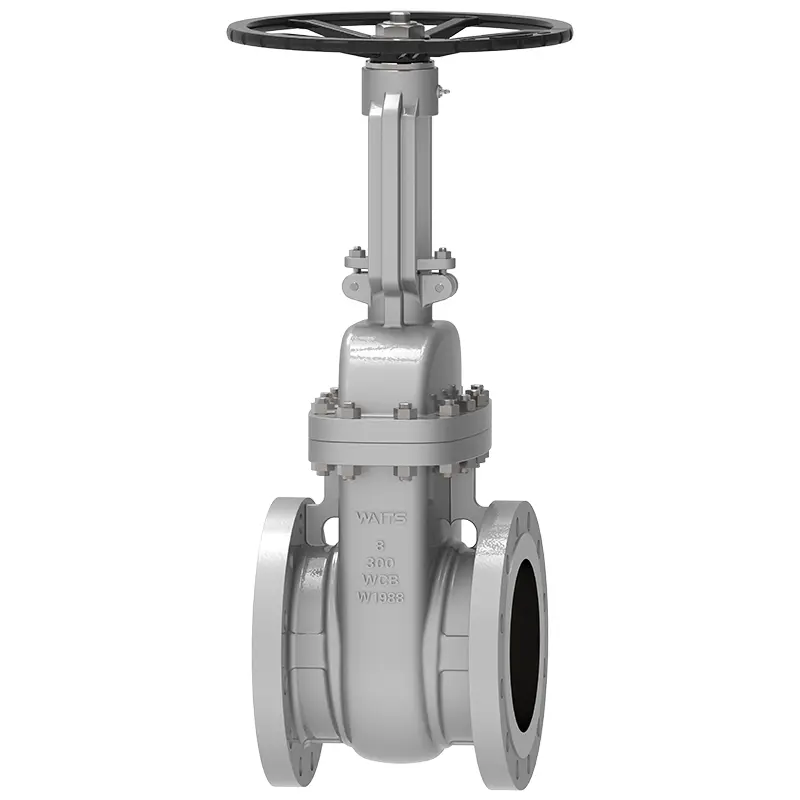

웨지 게이트 밸브

대형 웨지 게이트 밸브 제조업체 및 통합 공급 업체로서 Waits는 1994 년 미국에서 처음 설립되어 2008 년에 중국에 지사를 설립했습니다. Wenzhou와 Tianjin에는 2 개의 생산 기반이 있으며 그 중 Wenzhou는 전 세계 본사를 보유하고 있습니다. Wedge Gate Valve는 우수한 밀봉 성능과 편리한 작동을 가지고 있으며 산업 파이프 라인 시스템에서 널리 사용됩니다. 독특한 디자인은 내마모성과 긴 서비스 수명으로 미디어의 흐름을 효과적으로 제어 할 수 있습니다.

문의 보내기

제품 설명

웨지 게이트 밸브는 고품질 산업 밸브입니다. 합리적인 가격, 고가의 성능은 비용을 절약 할 수 있습니다. 우수한 품질, 우수한 밀봉 및 내마모성은 오랫동안 안정적으로 실행될 수 있습니다. 동남아시아/북아메리카/유럽의 다양한 산업 파이프 라인 시스템에서 널리 사용되며 석유, 화학 산업, 수자원 보존 등의 분야에서 매우 호의적입니다.

구현 표준

디자인 표준	API 600, DIN, GOST
플랜지 표준	ASME B 16.5, ASME B16.47, DIN2543, EN1092-1, DIN2545
연결 끝	RF, RTJ, BW 등
검사 및 테스트	API 598, GOST
대면	ASME B16.10, DIN 3202, EN 558-1, GOST
압력 및 온도 등급	ASME B16.34
내화성 테스트	API607, API6FA
낮은 누출 표준	ISO 15848-1, API 622
반응 방지 디자인	NACE MR 0103, NACE MR 0175

애플리케이션

크기	2 "-48", DN50-DN1200
압력 등급	클래스 150-2500, PN10-PN420
작동 온도	-60 ° C ~ 450 ° C
응용 프로그램 범위	수돗물, 하수, 건축, 석유, 화학 산업, 음식, 의약품, 섬유, 전기, 조선, 야금, 에너지 시스템 등
연산자	HW, 기어, 전기, 공압 등
신체 재료	탄소강, 스테인레스 스틸, 이중 스테인레스 스틸, 합금강, 모넬, AL 브론즈 등
밸브 플레이트/밸브 시트	WCB, WC6, WC9 LCB, CF8, CF8M, CF3, CF3M+D507, STL
밸브 스템	F6A F304 F316 F51 F53 Monel K500
밸브 스템 너트	구리 합금
포장	유연한 흑연, 흑연 석면 포장, 폴리 테트라 플루오로 에틸렌 ...

성능 기능

1. 게이트에는 두 개의 밀봉 표면이 있습니다. 가장 일반적으로 사용되는 것은 게이트의 두 밀봉 표면이 쐐기 모양을 형성한다는 것입니다. 웨지 각도는 밸브 매개 변수에 따라 다르며 일반적으로 5 °입니다.
2. 웨지 게이트 밸브의 밀봉 원리는 웨지 게이트의 두 개의 밀봉 표면과 웨딩 될 때 밸브 본체의 두 개의 밀봉 표면의 밀접한 조합으로 밀봉을 달성하는 것입니다.
3. 웨지 게이트 밸브는 상승성 스템 게이트 밸브 (리프팅 스템 게이트 밸브)로 나눌 수 있으며 밸브 스템이 게이트를 열고 닫는 다양한 방법에 따라 숨겨진 줄기 게이트 밸브 (회전 줄기 게이트 밸브)로 나눌 수 있습니다.
4. 웨지 게이트 밸브는 다른 게이트 구조 형태에 따라 탄성 게이트 밸브와 강성 게이트 밸브로 나눌 수 있습니다.
5. 밸브 본체가 주조되고 밸브 본체와 밸브 덮개는 볼트로 연결되며 중간 플랜지는 와인딩 개스킷으로 밀봉됩니다. 고객이 특별한 요구 사항이있는 경우 금속 링을 연결하는 데 사용될 수도 있습니다.
6. 채널이 매끄럽고 흐름 계수가 작습니다. 밀봉 표면은 배지에 의해 덜 침식되고 침식된다.
7. 밀봉 표면은 합금강 또는 단단한 합금으로 만들어졌으며, 이는 내마모성이 우수하고 내마모성이 우수합니다.
8. 유연한 흑연 필러가 사용되며 밀봉은 신뢰할 수 있으며 작동은 가볍고 유연합니다.
9. 중간 흐름 방향은 제한되지 않고 교란이 없으며 압력이 감소되지 않습니다.
10. 모양은 단순하고 구조 길이가 짧고 제조 공정이 좋으며 응용 범위가 넓습니다.

Wedge Gate Valve
