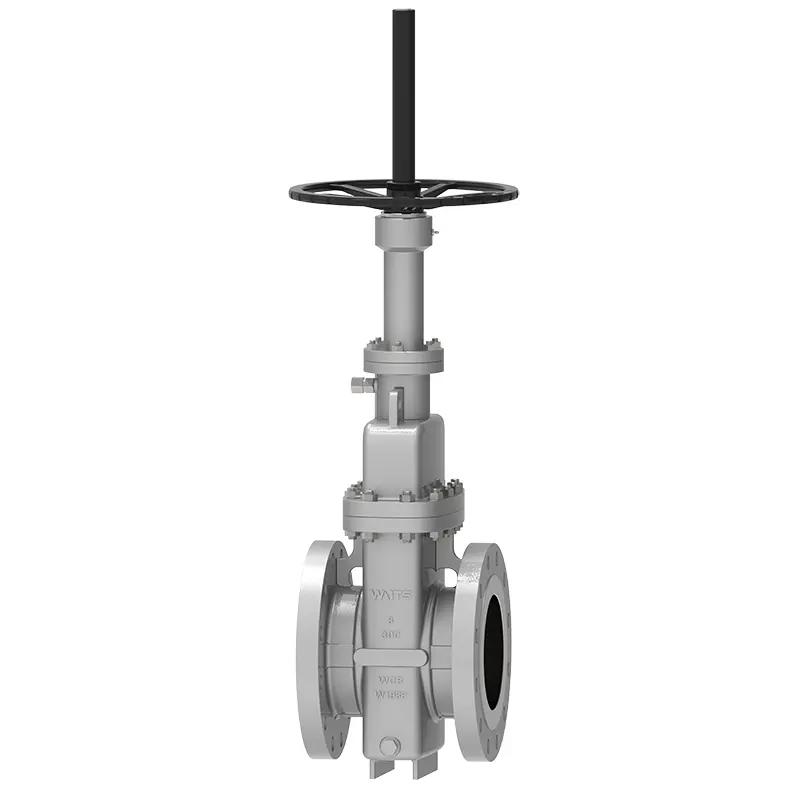

단일 디스크 플랫 게이트 밸브

단일 디스크 플랫 게이트 밸브는 평행 게이트가 닫는 부분으로 평행 한 슬라이딩 밸브입니다. 닫는 부분은 단일 게이트이며 밸브 시트로의 게이트의 프레스 힘은 부유 식 게이트 또는 부유 식 밸브 시트에 작용하는 중간 압력에 의해 제어됩니다. Waits가 개발하고 생산 한 평면 게이트 밸브는 선구 및 예압의 특성을 지니고 있으며, 상류 및 다운 스트림 밀봉 시트의 동시 밀봉, 자체 청소 기능이있는 밸브 시트 및 밸브 액추에이터 및 밸브는 독립적입니다. 고객 요구 사항에 따라 게이트는 전환 구멍, 조정 가능한 게이트 등이없는 전환 구멍이있는 유형으로 나눌 수 있습니다.

구현 표준

애플리케이션

성능 기능

밸브 바디 구조에는 주조, 용접 및 단조의 세 가지 유형이 있습니다.
단일 디스크 플랫 게이트 밸브는 O- 링 씰이있는 구조와 예압이있는 플로팅 밸브 시트를 채택하여 평평한 게이트 밸브가 입구와 출구에서 양방향으로 밀봉됩니다. 이 구조의 개구부 및 닫는 토크는 일반 밸브의 1/2에 불과하므로 밸브를 쉽게 열고 닫을 수 있습니다. 밸브 시트는 소프트 씰링 링을 채택하며, 이는 금속과 금속에서 금속에 대한 소프트 씰링 표면의 이중 밀봉이 있으며, 부드러운 밀봉 표면은 게이트 먼지를 닦아냅니다. 밸브의 한쪽에는 그리스 분사 밸브가 있으며 그리스는 그리스 인젝터와 밸브 시트의 그리스 분사 구멍을 통해 밀봉 표면으로 들어가서 비상 밀봉의 효과를 달성합니다. 서비스 수명을 연장하기 위해 게이트에는 중간 침식으로부터 밀봉 표면을 보호하기위한 가이드 구멍이 장착되어 있으며, 밸브가 완전히 개방되어 있거나 완전히 닫혀 있는지 여부는 항상 밀봉 표면에 맞습니다. 밸브가 완전히 열려 있으면 밸브 채널이 매끄럽고 직선적이며 유량 저항 계수는 매우 작으며 압력 손실이 거의 없습니다. 파이프 라인은 파이프 클리너로 청소할 수 있습니다.
이 단일 디스크 플랫 게이트 밸브는 자체 밀봉 능력을 갖춘 포장 구조를 채택하며 자주 조정할 필요가 없으며 열고 닫을 수 있습니다. 밀봉 성능은 신뢰할 수 있으며, 포장에는 보조 밀봉 그리스 분사 구조가 장착되어있어 일반 밸브의 포장이 누출 될 가능성이 가장 높습니다. 밸브가 닫히면 내부 캐비티의 고압을 자동으로 내릴 수 있도록 안전 사용을 보장 할 수 있습니다. 이 제품은 보호 성능이 우수한 완전히 밀폐 된 구조이며 전천후 조건에서 사용할 수 있습니다. 밸브에는 밸브 개구부 및 닫는 위치를 보여주는 위치 표시기가 장착되어 있습니다. 최상위 로딩 유형은 유지 보수 중에 시간과 비용을 절약 할 수 있습니다.
