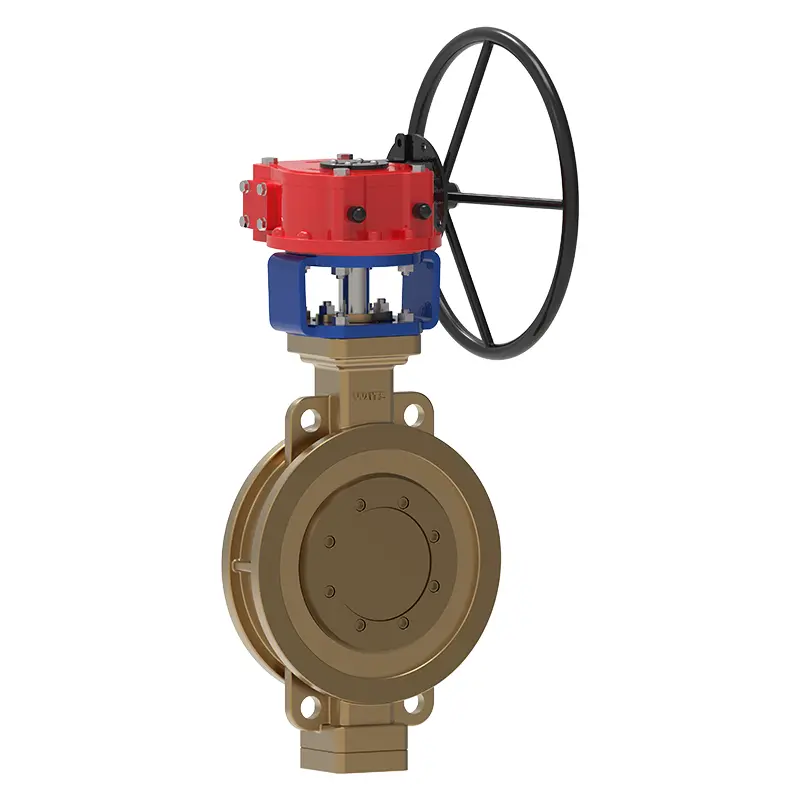

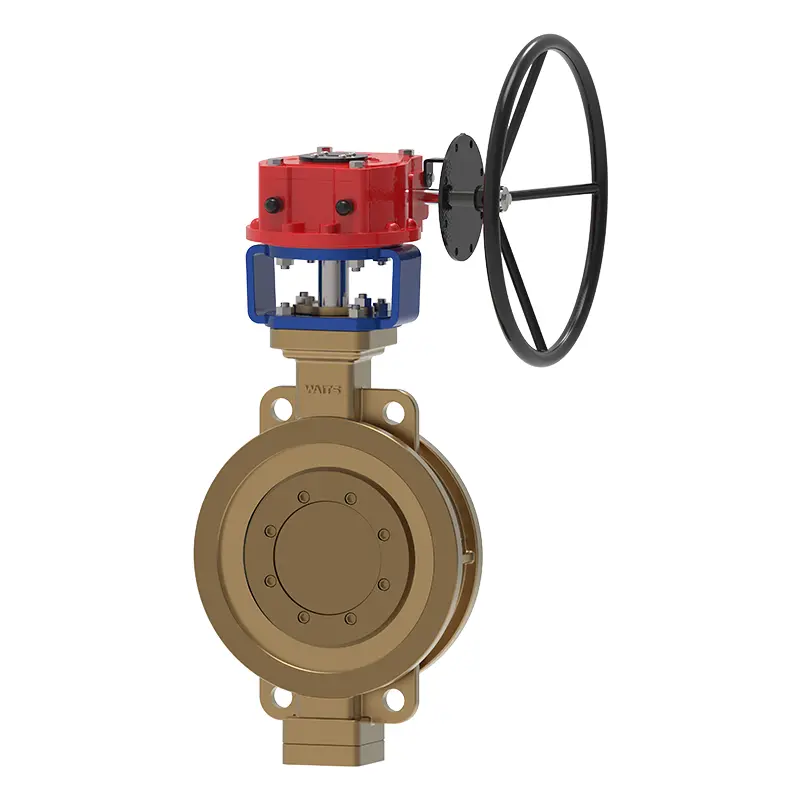

브론즈 트리플 편심 웨이퍼 나비 밸브

중국 최고의 밸브 공급 업체 인 Waits가 제조 한 Bronze Triple 편심 웨이퍼 Butterfly Valve는 고급 엔지니어링 및 내구성있는 구조를 통합합니다. 대기 청동 트리플 편심 웨이퍼 나비 밸브는 혁신적인 트리플 편심 디자인을 특징으로합니다. 알루미늄 청동 몸체는 석유 화학 및 에너지 산업의 고압/고온 파이프 라인에 대한 부식성과 강도를 제공합니다. 웨이퍼 스타일 설치 및 여러 구동 방법과의 호환성이 더 편리합니다.

문의 보내기

제품 설명

대기 청동 트리플 편심 웨이퍼 나비 밸브는 제한된 공간 응용 분야에서 정확한 흐름 제어를 위해 설계되었습니다. 밸브는 트리플 편심 디자인과 금속에서 금속 밀봉을 채택합니다. 신뢰할 수 있고 효율적이며 공간 절약 및 신뢰할 수있는 중국 밸브 제조업체가 지원하는 트리플 편심 웨이퍼 버터 플라이 밸브를 선택하십시오.

전통적인 나비 밸브와 달리 청동 트리플 편심 웨이퍼 나비 밸브는 개구부 및 닫기 동안 마찰을 최소화하여 긴 서비스 수명과 신뢰할 수있는 성능을 보장합니다. 웨이퍼 타입 밸브 본체는 파이프 플랜지 사이에 쉽게 설치하여 강도와 밀봉 효율을 유지하면서 공간을 절약 할 수 있습니다.

이 밸브는 일반적으로 석유 및 가스, 화학 물질 및 에너지와 같은 산업에서 사용됩니다. 수동 및 자동 작동을 지원하며 API 609 및 EN 593과 같은 국제 표준을 준수합니다.

구현 표준 브론즈 트리플 편심 웨이퍼 나비 밸브
디자인 표준	화재 609, EN593
플랜지 표준	ASME B16.5/ASME B16.47- A/B/EN1092-1/2
연결	RF, FF
수락을 테스트하십시오	화재 598 EN12266
구조 길이	API 6D ASME B16.10 EN558
압력 및 온도 등급	ASME B16.34
화재 테스트	/
낮은 누출 표준	ISO 15848-1, API 622
반응 방지 디자인	Nace MR 0175

Application-Bronze Triple 편심 웨이퍼 나비 밸브
크기	NPS 2 ″ ~ NPS 48 ″ DN50 ~ DN1200
압력 범위	CL150 ~ CL600 PN10 ~ PN25
온도 범위	-20 ℃ ~ 450 ℃
애플리케이션	증기, 고온유, 천연 가스, 약산 및 알칼리 등
드라이브 모드	수동 레버, 기어 작동, 공압 작동, 전기 작동
밸브 바디/밸브 덮개	Al- 청동
밀봉 표면	하드 합금 (예 : 스텔리 라이트) 또는 스테인레스 스틸 표면화 재료를 사용하십시오.
밸브 시트	탄성 흑연 밀봉 링이있는 금속 밀봉 표면 (예 : 스테인레스 스틸 또는 청동)
밸브 스템	스테인레스 스틸 316, 304
밸브 스템 너트	놋쇠. 스테인레스 스틸

지침

브론즈 트리플 편심 웨이퍼 나비 밸브를 사용하는 경우 설치 중에 적절한 정렬을 통해 플랜지 응력을 피하십시오. 디스크 나 시트 손상을 방지하기 위해 과도한 토크로 밸브를 작동하지 마십시오. 정기적으로 누출을 검사하고 청동 재료와의 미디어 호환성을 확인하십시오. 밀봉 성능을 유지하고 기계적 손상을 방지하기 위해주의를 기울이십시오.

Bronze Triple Eccentric Wafer Butterfly Valve
