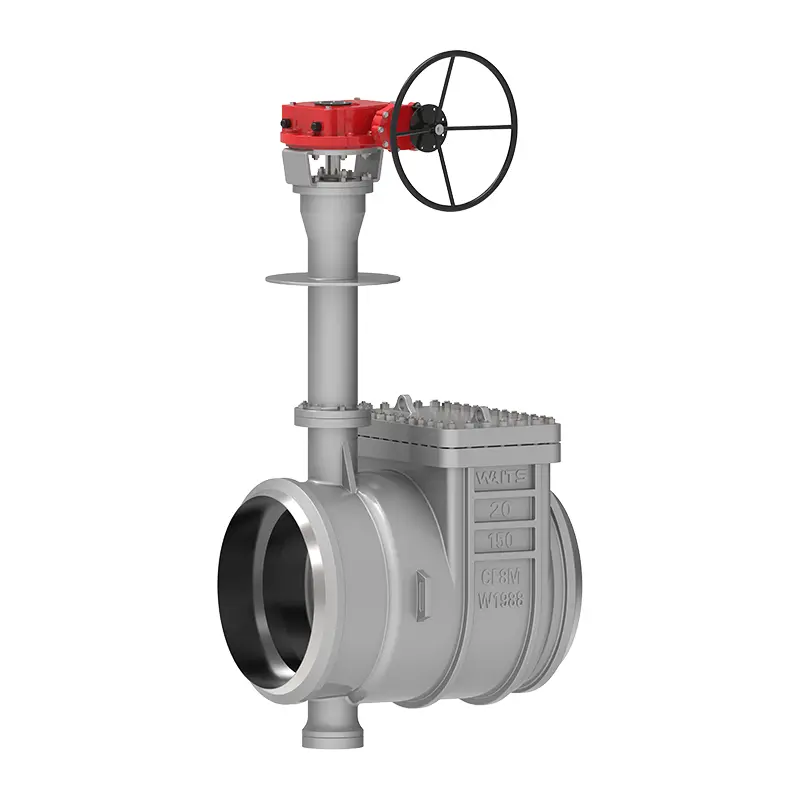

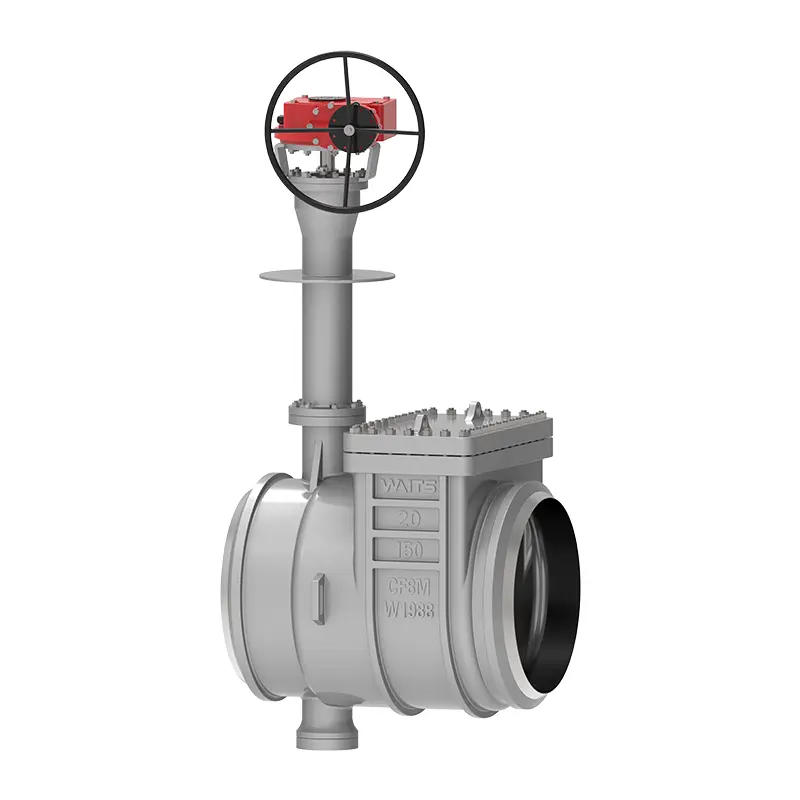

극저온 상단 진입 나비 밸브

Waits의 전문 생산 기반으로 생산 된 밸브 인 극저온 상단 엔트리 버터 플라이 밸브는 안정적인 공급과 고성능을 보유하고 있으며 특히 매우 저온 환경에 적합합니다. 우리는 제품 품질이 생산 및 판매의 핵심이라는 것을 잘 알고 있으며, 귀하와 장기적인 협력 관계를 구축하기를 희망하면서 포괄적 인 애프터 판매 서비스를 제공 할 것입니다.

문의 보내기

제품 설명

극저온 상단 입구 나비 밸브는 긴 수명, 에너지 절약 된 나비 밸브입니다. 우리는 설계 및 생산 중에 새로운 기술을 적극적으로 도입했으며 업계 전문가 팀이 프로세스 전반에 걸쳐 지침을 모니터링했습니다.
이 나비 밸브의 구성 요소에는 주로 밸브 바디, 나비 플레이트, 밀봉 링, 변속기 메커니즘 등이 포함됩니다. 구조 설계는 2 차원 또는 3 차원 편심 원리를 채택하며, 새로운 탄성 밀봉 또는 단단하고 부드러운 다중 레벨 밀봉성 과정을 사용하여 작동 중의 토크를 줄이기 위해 사용됩니다.
동시에, 극저온 상단 진입기 나비 밸브의 전체 부식 저항, 고온 저항 및 내마모성도 우수하며, 이는 빈번한 유지 보수 또는 교체없이 다양한 복잡한 작업 조건에 대처하기에 충분합니다.

구현 표준

디자인 표준	API 609, BS 6364
플랜지 표준	ASME B16.25 (BW)
화재 안전	화재 6FA
연결 끝	이중 플랜지, BW, 웨이퍼, 러그 등
검사 및 테스트	API 598 & BS 6364
저온 테스트 수용	GB/T 24925, BS6364, ISO 28921-1, MSS-SP-134, MESC SPE77/200
대면	API 609, ASME B16.10 및 558
압력 및 온도 수준	ASME B16.34
낮은 누출 표준	ISO 15848-1, API 622
반응 방지 디자인	NACE MR 0103, NACE MR 0175

애플리케이션

크기	3 "-52", DN80-DN1300
압력 등급	클래스 150-900, PN16-PN160
작동 온도	-196 ° C ~ 150 ° C
응용 프로그램 범위
연산자	기어, 전기, 공압, 베어 스템 등
신체 재료	A351 CF3, CF8, CF3M, CF8M 등
밸브 플레이트	A351 CF3, CF8, CF3M, CF8M 등
밸브 시트	스테인레스 스틸 + STL, 스테인레스 스틸 + 흑연
밸브 스템	XM-19, GR660 TY2/HT

성능 기능

1. 극저온 상단 입구 나비 밸브는 이중 베벨 가장자리와 작은 편심으로 설계되었습니다. 토크는 주요 수준 (동료의 40% ~ 60%)에 도달하며 일치하는 전기 및 공압 가격은 매우 유리합니다.
2. 밸브 시트 및 밀봉 링은 별도의 부품으로 설계되었으며 밸브에는 유지 보수 및 교체가 쉬운 검사 포트가 있습니다.
3. 밸브 플레이트와 밸브 스템은 더블 키를 위아래로 설계하여 저온에서 갇히지 않으며 API 609 방지 디자인이 있습니다.
4. 밀봉 표면에는 거의 마모가 거의없고 서비스 수명이 길다.
5. LNG, 프로필렌 및 에틸렌과 같은 초 저온 장치를 포함한 광범위한 응용 프로그램;
6. 실온에서 API598이 누출되고 저온에서 BS6364의 1/3. 저온에서 BS6364의 양성 및 역봉 요구 사항을 충족합니다.
7. 밸브 본체와 밸브 시트는 별도의 구성 요소이며 밸브 시트와 밀봉 링은 다른 재료로 만들 수 있습니다.
8. 3 편심 : 샤프트의 중심선은 밀봉 표면의 중심선에서 벗어나고, 샤프트의 중심선은 파이프 라인의 중심선에서 약간 벗어나고, 밸브 본체 밀봉 표면 (비스듬한 원뿔)의 중심선은 파이프 라인의 중심선과 함께 각도 위치를 형성합니다.
