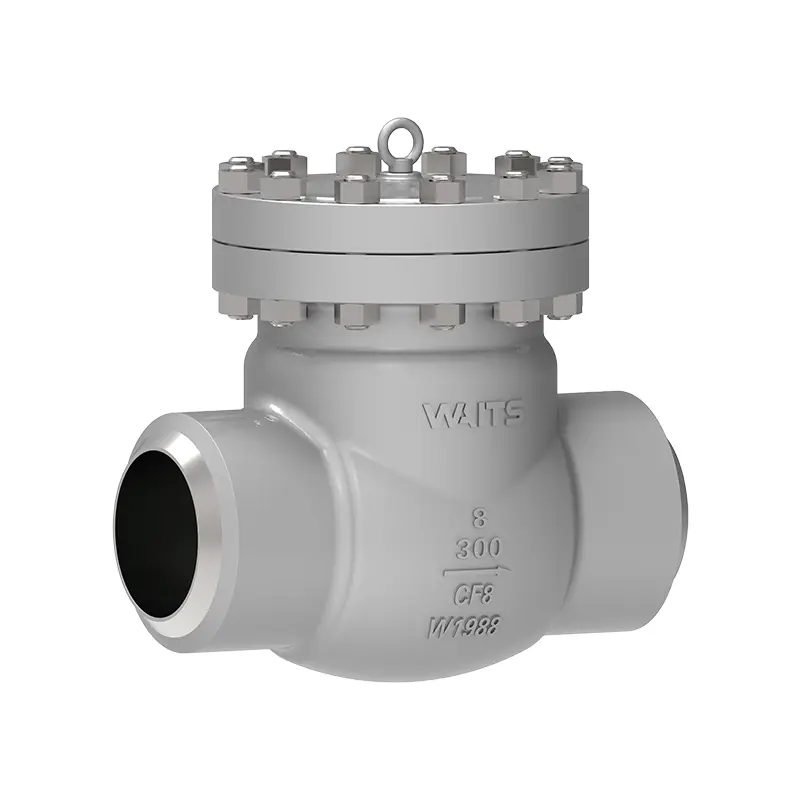

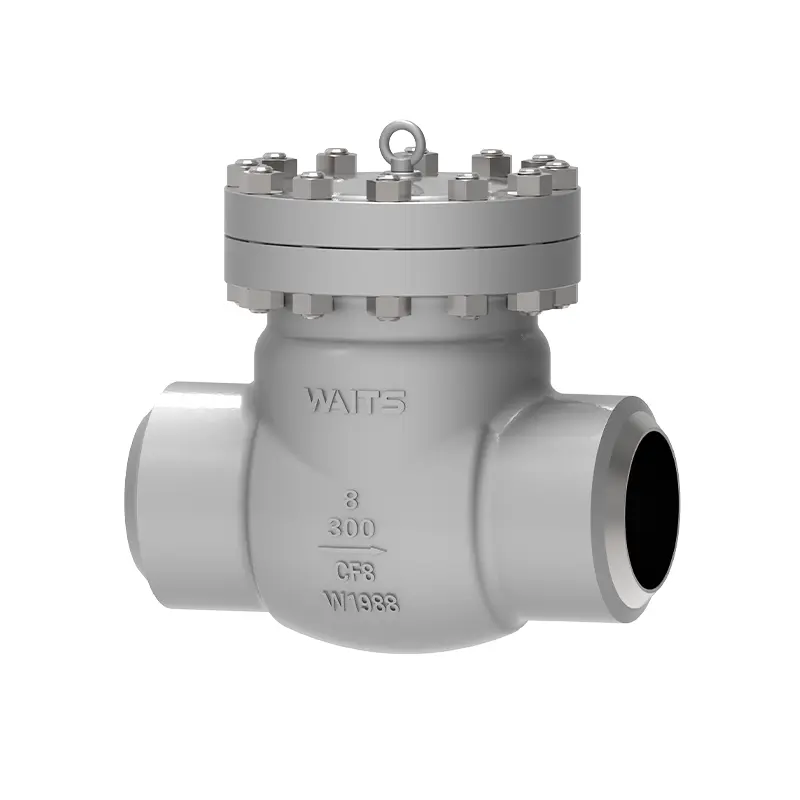

극저온 스윙 체크 밸브

극저온 스윙체크밸브는 웨이츠밸브에서 생산하는 고품질 제품으로 경쟁력 있는 가격, 높은 코스트 퍼포먼스를 제공할 수 있습니다. 이 제품은 사우디아라비아, 아랍에미리트, 쿠웨이트 및 북부 지역에서 널리 사용되었습니다. 우리는 더 많은 고객과 장기적인 협력 관계를 구축하고 윈윈(win-win) 미래를 창조하기를 희망합니다.

문의 보내기

제품 설명

극저온 스윙 체크 밸브는 극저온 매체의 역류를 방지하기 위해 극저온 액체 저장 및 운송 장비의 관리 시스템에 사용됩니다. 유연한 스위칭과 안정적인 밀봉 특성을 가지고 있습니다.
매체가 지정된 방향으로 흐르면 매체의 힘에 의해 밸브 디스크가 열립니다. 매체가 역류할 때 밸브 디스크의 자중과 매체의 반력으로 인해 밸브 디스크와 밸브 시트 밀봉 표면이 단단히 닫혀 매체의 역류를 방지하는 목적을 달성합니다.
적용 가능한 매체: 메탄, 액화 천연 가스, 헥센, 이산화탄소, 액체 암모니아, 액체 산소, 액체 질소, 액체 수소 및 기타 극저온 매체.

Implementation Standards

디자인 표준	BS1868, API602, ASME16.34
플랜지 규격	ASME B16.10, ASME B16.25, ASME B16.5
연결 방법	RF, RTJ, BW
Testing and acceptance	API598, API6D,
구조적 길이	ASME B16.10,
압력 및 온도 등급	ASME B16.34,
내화시험	API607, API6FA
낮은 누출 기준	ISO 15848-1, API 622
부식 방지 설계	NACE MR 0103, NACE MR 0175

애플리케이션

크기	NPS 2″ ~ NPS 24″ DN50~ DN600
압력 범위	CL150~ CL500 PN10~ PN250
온도 범위	;-196°C ~ +150°C
적용 범위	주로 에틸렌, 액화 천연 가스 장비, 천연 가스 LPG, LNG 저장 탱크, 수신 기지 및 위성 스테이션, 공기 분리 장비, 석유 화학 테일 가스 분리 장비, 액체 산소, 액체 수소, 액체 질소, 액체 아르곤,
드라이브 모드
밸브 본체/밸브 커버	A182 F304/F304L/F316/F316L/CF3/CF3M/LF2/LCB/LF3/LCC
밸브 플레이트/밸브 시트	F316/F304+HF
밸브 스템	F6A F304 F316 F51 F53 모넬 K500
밸브 스템 너트	구리 합금
포장	Flexible graphite, graphite asbestos packing, polytetrafluoroethylene...
