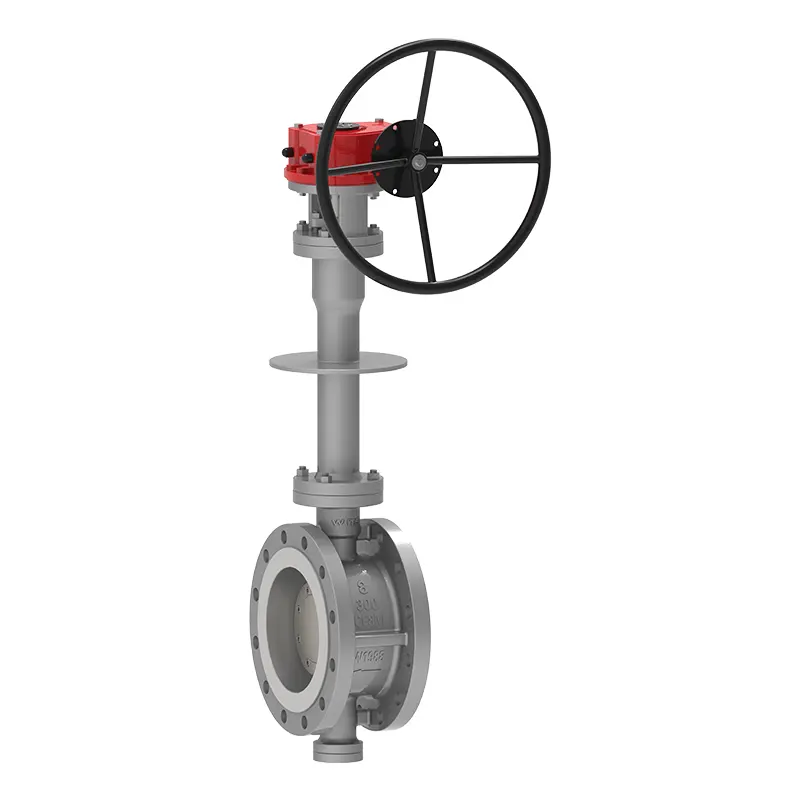

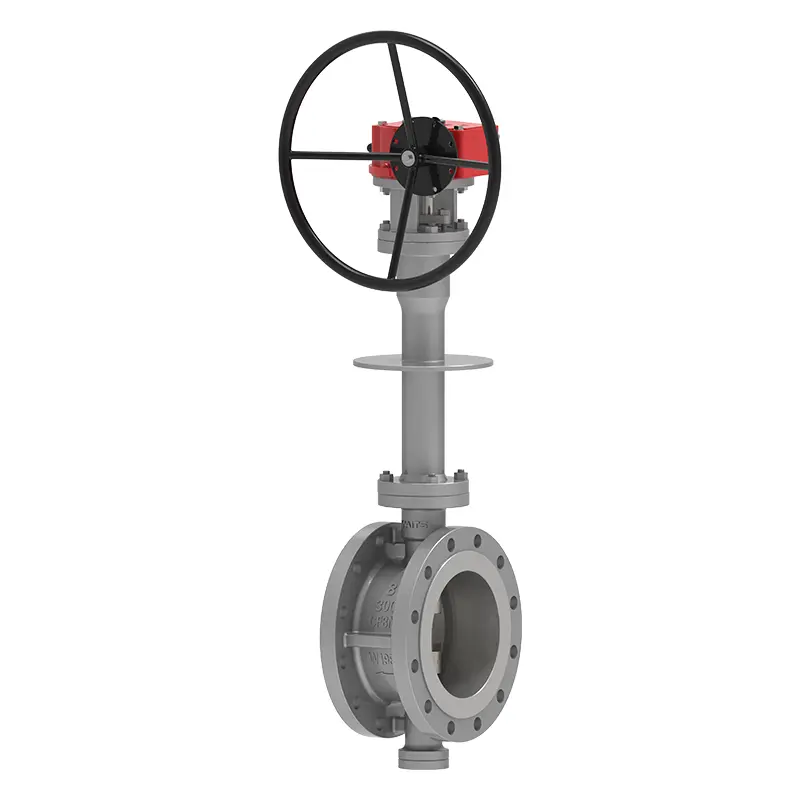

극저온 측면 진입 나비 밸브

대기자가 생산 한 극저온 측면 진입 나비 밸브는 고품질 원자재로 만들어졌으며 공정 전반에 걸쳐 품질이 제어되었습니다. 성능이 뛰어나고 비용이 많이 드는 성능이 있습니다. 이 밸브는 매우 저온을 처리 할 수 있으며보다 복잡한 작업 조건에 적합합니다. 우리는 밸브 제조 분야에서 30 년의 경험을 가지고 있으며 개척과 혁신을 유지합니다. 우리는 더 많은 고객과 장기적인 협력을하기를 희망합니다.

문의 보내기

제품 설명

극저온 측면 진입 나비 밸브는 대기 중에 새로 개발 된 긴 수명의 에너지 절약 된 나비 밸브입니다. 밸브 본체, 나비 플레이트, 밀봉 링, 변속기 메커니즘 및 기타 주요 구성 요소로 구성됩니다. 그 구조는 2 차원 또는 3 차원 편심 원리 설계를 채택하고 탄성 씰 또는 하드 및 소프트 멀티 레벨 씰과 호환되는 새로운 기술을 적용하여 버터 플라이 밸브가 작동 중일 때 토크를 줄이고 더 많은 노력과 에너지를 절약합니다. 이러한 설계 및 공정 선택은 또한 전반적인 내식 저항, 고온 저항 및 나비 밸브의 내마모성을 보장 할 수 있습니다.

구현 표준

디자인 표준	API 609, BS 6364
플랜지 표준	ASME B16.25 (BW)
화재 안전	화재 6FA
연결 끝	이중 플랜지, BW, 웨이퍼, 러그 등
검사 및 테스트	API 598 & BS 6364
저온 테스트 수용	GB/T 24925, BS6364, ISO 28921-1, MSS-SP-134, MESC SPE77/200
대면	API 609, ASME B16.10 및 558
압력 및 온도 수준	ASME B16.34
낮은 누출 표준	ISO 15848-1, API 622
반응 방지 디자인	NACE MR 0103, NACE MR 0175

애플리케이션

크기	3 "-52", DN80-DN1300
압력 등급	클래스 150-900, PN16-PN160
작동 온도	-196 ° C ~ 150 ° C
응용 프로그램 범위
연산자	기어, 전기, 공압, 베어 스템 등
신체 재료	A351 CF3, CF8, CF3M, CF8M 등
밸브 플레이트	A351 CF3, CF8, CF3M, CF8M 등
밸브 시트	스테인레스 스틸 + STL; 스테인레스 스틸 + 흑연
밸브 스템	XM-19, GR660 TY2/HT

성능 기능

1. 극저온 측면 진입 나비 밸브는 이중 경사 및 작은 편심 설계를 채택합니다. 토크는 주요 국내 수준 (40% ~ 60%)에 도달하며 일치하는 전기 및 공압 가격은 매우 유리합니다.
2. 밸브 시트 및 밀봉 링은 유지 보수 구획 설계로 온라인으로 교체 할 수 있습니다. 밸브 시트와 밀봉 링이 분리되고 밸브에는 유지 보수 및 교체가 쉽게 검사 포트가 있습니다.
3. 밸브 플레이트와 밸브 스템의 상단 및 하부 이중 키는 저온에서 갇히지 않도록하고 동시에 API 609 방지 설계를 충족시킬 수 있습니다.
4. 밸브 토크는 작습니다. 밀봉 표면은 밸브의 서비스 수명을 연장하는 마모와 가깝습니다.
5. 광범위한 응용 프로그램이 있으며 LNG, 프로필렌 및 에틸렌과 같은 초 저온 장치에 사용될 수 있습니다.
6. 우수한 밀봉 성능 : 정상 온도에서의 누출은 API598이고 저온에서의 누출은 BS6364의 1/3입니다. 저온에서 BS6364의 양성 및 역 밀봉 요구 사항을 충족하십시오.
7. 밸브 본체와 밸브 시트는 별도의 구성 요소입니다. 밸브 시트와 밀봉 링은 작업 조건을 충족시키기 위해 다른 재료로 만들 수 있습니다.
8. 3 편심 : 샤프트의 중심선은 밀봉 표면의 중심선에서 벗어나고, 샤프트의 중심선은 파이프 라인의 중심선에서 약간 벗어나고, 밸브 본체 밀봉 표면 (비스듬한 원뿔)의 중심선은 파이프 라인의 중심선과 각도 위치를 형성합니다.

Cryogenic Side Entry Butterfly Valve
