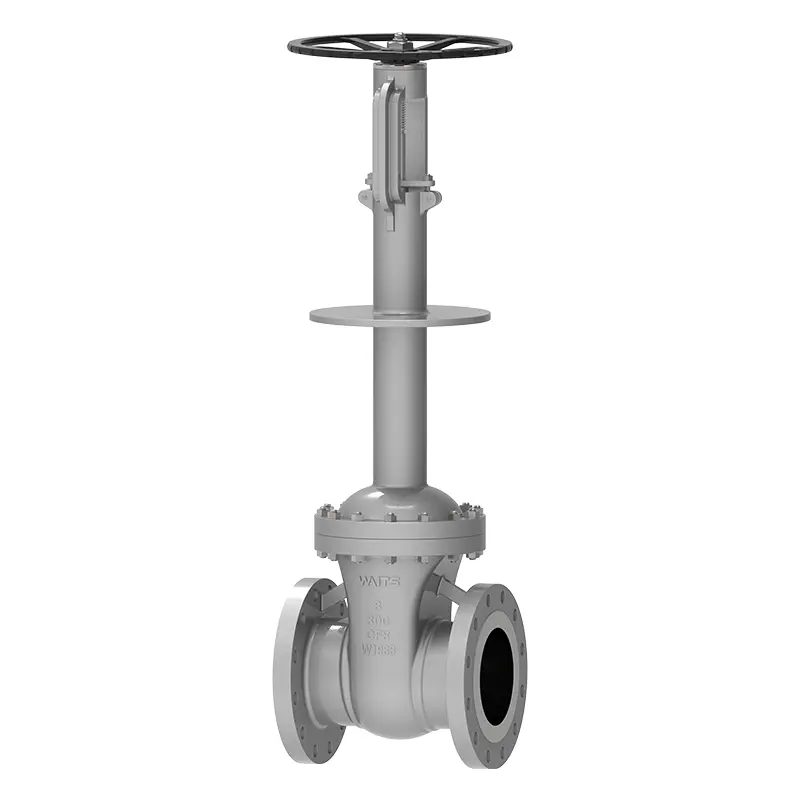

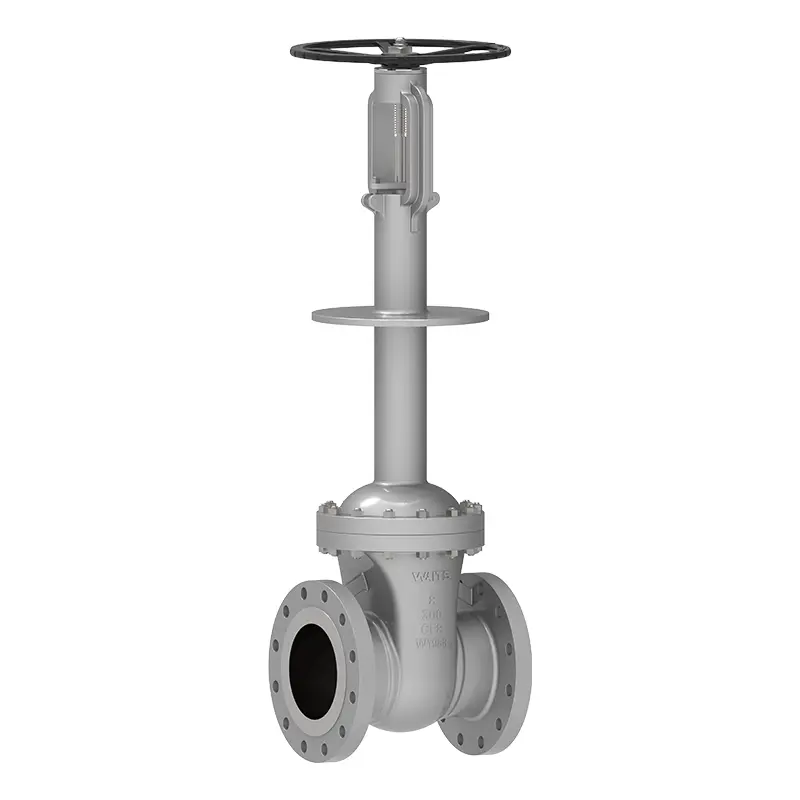

Waits는 대규모 밸브 통합 공급업체이며 극저온 게이트 밸브는 당사 제품 중 하나입니다. 우리는 자체 생산 기지를 보유하고 있으며 글로벌 본사는 중국 원저우에 있습니다. 제품의 생산 재료는 신중하게 선택되며 경쟁력 있는 가격을 제공할 수 있습니다. 사우디아라비아, 아랍에미리트, 쿠웨이트 및 북부 지역에서 잘 사용되었으며 복잡한 작업 조건에 대처할 수 있습니다.
극저온 게이트 밸브는 일반적으로 -40°C 이하의 온도에서 작동하며 주로 에틸렌, 액화 천연가스 플랜트, 천연가스 LPG, LNG 저장 탱크, 수신 기지 및 위성 스테이션, 공기 분리 장비, 석유화학 테일 가스 분리 장비, 액체 산소, 액체 수소, 액체 질소, 액체 아르곤, 이산화탄소 극저온 저장 탱크 및 탱크 트럭, 압력 스윙 흡착 산소 생산 장비 등
구현 표준
디자인 표준 | API 600, API 602, BS 6364, ASME B16.34, MESC SPE 77/200, MSS SP-134 |
플랜지 규격 | ASME B16.10, ASME B16.25, ASME B16.5 |
연결 방법 | RF, RTJ, 대역폭 |
테스트 및 승인 | API 598/BS 6364, MESC SPE 77/200, MSS SP-134 |
구조적 길이 | ASME B16.10, |
압력 및 온도 등급 | ASME B16.34, |
내화시험 | API607, API6FA |
낮은 누출 기준 | ISO 15848-1, API 622 |
부식 방지 설계 | NACE MR 0103, NACE MR 0175 |
애플리케이션
크기 | NPS 2″ ~ NPS 24″ DN50~ DN600 |
압력 범위 | CL150~ CL1500 PN10~ PN250 |
온도 범위 | ;-196°C ~ +150 |
적용 범위 | 주로 에틸렌, 액화 천연 가스 장비, 천연 가스 LPG, LNG 저장 탱크, 기지 및 위성 스테이션 수신, 공기 분리 장비, 석유 화학 테일 가스 분리 장비, 액체 산소, 액체 수소, 액체 질소, 액체 아르곤에 사용됩니다. |
드라이브 모드 | 터빈, 공압, 전기 |
밸브 본체/밸브 커버 | A182 F304/F304L/F316/F316L/CF3/CF3M/LF2/LCB/LF3/LCC |
밸브 플레이트/밸브 시트 | F316/F304+HF |
밸브 스템 | F6A F304 F316 F51 F53 모넬 K500 |
밸브 스템 너트 | 구리 합금 |
포장 | 유연한 흑연, 흑연 석면 패킹, 폴리테트라플루오로에틸렌... |
성능 특징
1. 매체와 접촉하는 모든 극저온 게이트 밸브 부품은 부품이 온도 변화로 인한 팽창 및 수축을 완전히 견딜 수 있고 밸브 시트의 구조가 완전히 견딜 수 있도록 마무리하기 전에 사양 요구 사항에 따라 엄격하게 극저온 처리됩니다. 온도 변화로 인해 영구적으로 변형되지 않아야 합니다.
2. 스터핑박스를 보호할 수 있는 긴 목의 밸브커버 구조를 채택하였습니다.
3. 게이트 구조는 온도 변화에 영향을 받지 않으며 안정성과 밀봉성을 유지할 수 있습니다. 특히 탄성 게이트와 개방형 게이트가 채택됩니다.
4. 상부 씰링 시트는 코발트-크롬-텅스텐 카바이드 클래딩 구조로 되어 있어 스테인레스 스틸 재료가 서로 물지 않도록 방지합니다.
5. 밸브 시트 및 게이트 밀봉 표면 구조: 코발트-크롬-텅스텐 카바이드 클래딩;
6. 압력 방출 구멍 구조는 중간 캐비티의 비정상적인 압력 상승을 방지할 수 있습니다. 압력 방출 구멍의 위치는 밸브 구조에 따라 다릅니다. 밸브 시트 또는 게이트 플레이트에 설정할 수 있으며 밸브 입구 끝에 연결할 수 있습니다.
7. 밸브 스템 표면은 질화 및 경화되어 밸브를 열고 닫을 때 표면 긁힘이 밀봉 성능에 영향을 미치는 것을 방지합니다.
8. 맞춤형 선택 : 밸브 패킹의 누출이 환경 보호 요구 사항을 충족하는지 확인하기 위해 사용자 요구 사항에 따라 패킹을 저 누출 패킹으로 선택할 수 있습니다. 사용자 요구 사항에 따라 용접 슬리브를 제공할 수 있습니다. 사용자 요구사항에 따라 단열판(물받이판)을 제공할 수 있습니다.
