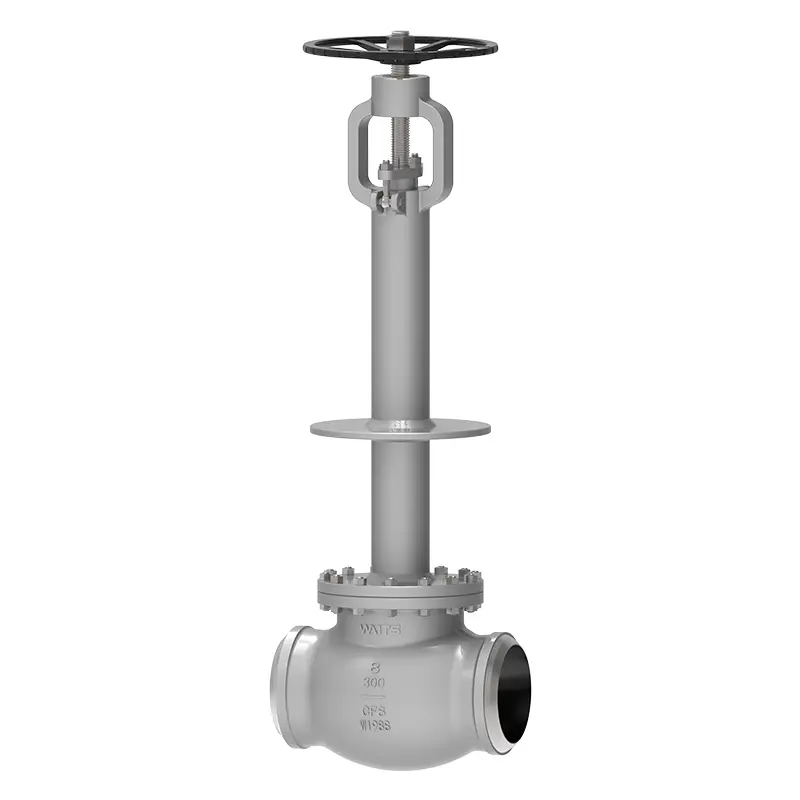

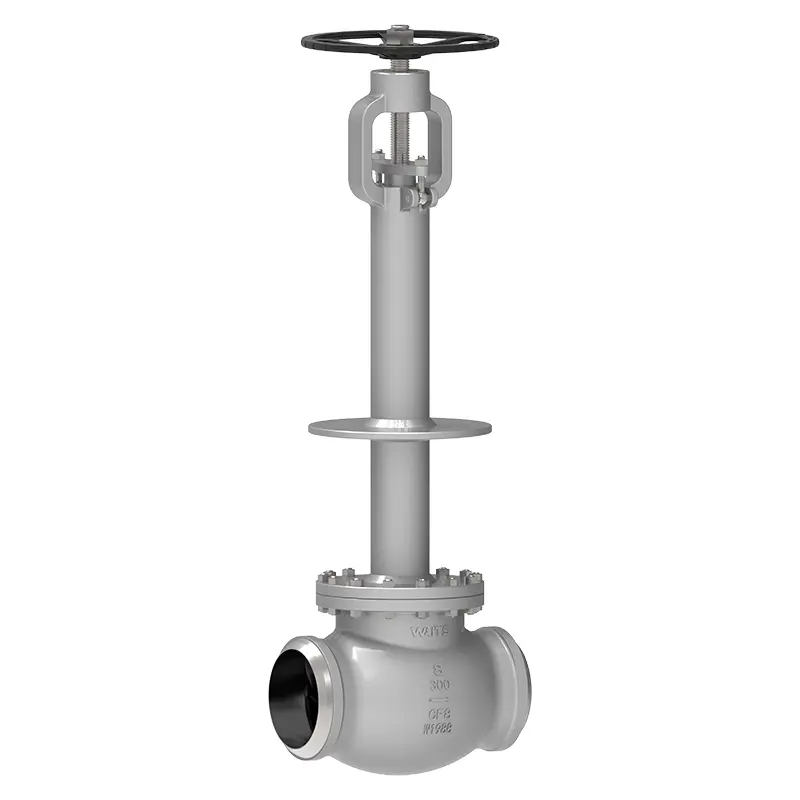

극저온 글로브 밸브

Waits는 극저온 글로브 밸브의 생산 및 제조 분야에서 30년의 경험을 보유하고 있습니다. 당사는 1994년 미국에서 설립되어 2008년 중국에 진출하여 천진과 원저우에 생산기지를 두고 있습니다. 극저온 글로브 밸브는 북극 온도 응용 분야에 맞게 설계되었으며 복잡한 작업 조건을 처리할 수 있는 당사의 가장 인기 있는 제품 중 하나입니다.

문의 보내기

제품 설명

극저온 글로브 밸브는 액화천연가스(LNG), 액체 질소 및 기타 극저온 유체를 취급하는 산업에서 흔히 볼 수 있는 극저온과 관련된 응용 분야용으로 설계되었습니다.
이 밸브는 적절한 단열과 스템 동결 방지를 위해 확장된 보닛을 갖추고 있습니다. 전체가 스테인리스 스틸 및 기타 극저온 소재로 제작되어 -196°C의 낮은 온도에서도 내구성과 원활한 작동을 보장합니다.
극저온 글로브 밸브는 또한 까다로운 극저온 환경에서 제어 및 안전을 유지하는 데 필수적인 정밀 조절 기능과 밀봉 메커니즘을 갖추고 있습니다. Waits는 품질을 최우선으로 생각하는 동시에 경쟁력 있는 가격도 제공합니다.

구현 표준

디자인 표준	API 600, API 602, BS 6364, ASME B16.34, MESC SPE 77/200, MSS SP-134
플랜지 규격	ASME B16.10, ASME B16.25, ASME B16.5
연결 방법	RF, RTJ, 대역폭
테스트 및 승인	API 598/BS 6364, MESC SPE 77/200, MSS SP-134
구조적 길이	ASME B16.10,
압력 및 온도 등급	ASME B16.34,
내화시험	API607, API6FA
낮은 누출 기준	ISO 15848-1, API 622
부식 방지 설계	NACE MR 0103, NACE MR 0175

애플리케이션

크기	NPS 2″ ~ NPS 24″ DN50~ DN600
압력 범위	CL150~ CL1500 PN10~ PN250
온도 범위	;-196°C ~ +150°C
적용 범위	주로 에틸렌, 액화 천연 가스 장비, 천연 가스 LPG, LNG 저장 탱크, 기지 및 위성 스테이션 수신, 공기 분리 장비, 석유 화학 테일 가스 분리 장비, 액체 산소, 액체 수소, 액체 질소, 액체 아르곤에 사용됩니다.
드라이브 모드	터빈, 공압, 전기
밸브 본체/밸브 커버	A182 F304/F304L/F316/F316L/CF3/CF3M/LF2/LCB/LF3/LCC
밸브 플레이트/밸브 시트	F316/F304+HF
밸브 스템	F6A F304 F316 F51 F53 모넬 K500
밸브 스템 너트	구리 합금
포장	유연한 흑연, 흑연 석면 패킹, 폴리테트라플루오로에틸렌...

성능 특징

1. 매체와 접촉하는 밸브 부품은 사양 요구 사항에 따라 마무리하기 전에 엄격하게 극저온 처리되며 온도 변화로 인한 팽창 및 수축을 견딜 수 있으며 밸브 시트의 구조는 이로 인해 영구적으로 변형되지 않습니다. 온도 변화;
2. 극저온 글로브 밸브는 스터핑 박스를 보호할 수 있는 목이 긴 보닛 구조를 채택합니다.
3. 온도 변화에 관계없이 안정적인 밀봉을 유지할 수 있는 게이트 구조를 채택했습니다.
4. 상부 밀봉 시트는 코발트-크롬-텅스텐 카바이드 구조로 용접됩니다.
5. 밸브 시트와 게이트 밀봉 표면은 코발트-크롬-텅스텐 카바이드 구조로 용접됩니다.
6. 압력 방출 구멍 구조는 중간 캐비티의 비정상적인 압력 상승을 방지하는 데 사용되며 압력 방출 구멍의 위치는 밸브 구조에 따라 다릅니다.
7. 극저온 글로브 밸브의 개폐 과정에서 표면 긁힘이 성능에 영향을 미치지 않도록 밸브 스템의 표면을 질화 및 경화 처리합니다.
8. 밸브 패킹의 누출이 환경 보호 요구 사항을 충족하는지 확인하기 위해 사용자 요구 사항에 따라 패킹을 저 누출 패킹으로 선택할 수 있습니다. 또한 사용자 요구 사항에 따라 용접 슬리브도 제공할 수 있습니다.
