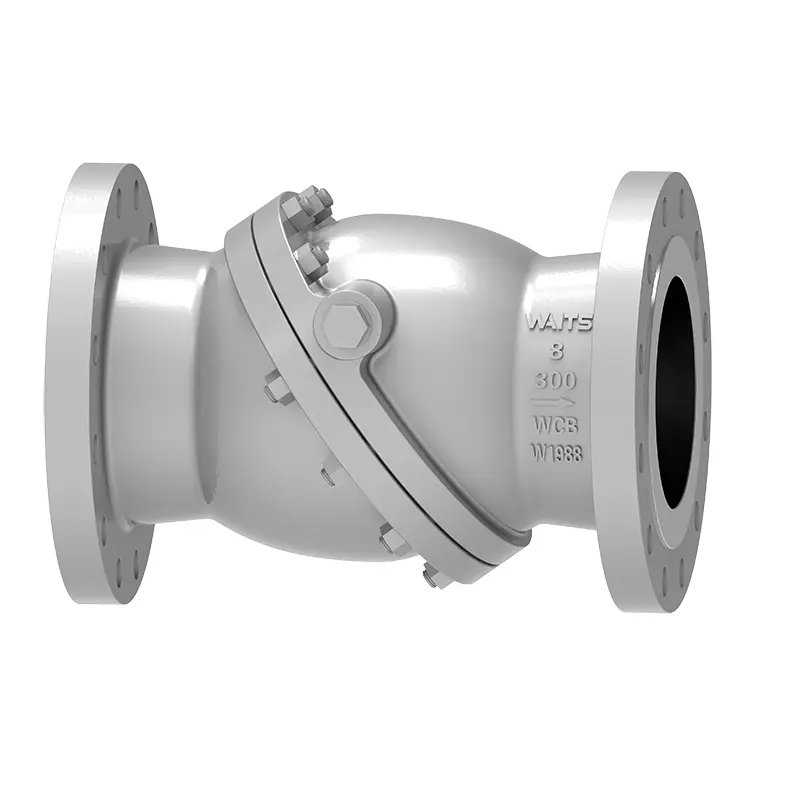

기울어진 디스크 체크 밸브

틸티드 디스크 체크밸브는 웨이츠밸브의 고품질, 내구성이 뛰어난 제품입니다. 밸브전문제조업체로서 당사의 기술과 생산설비는 업계의 선진수준을 실시간으로 따라가고 있습니다. 업데이트되고 완전히 검사된 후 제품을 신속하게 닫을 수 있고 밸브 디스크가 밸브 시트 위치에 빠르게 도달하여 충격 현상을 최소화할 수 있습니다.

문의 보내기

제품 설명

틸티드 디스크 체크 밸브는 비충격 체크 밸브입니다. 주요 장점은 스윙 체크 밸브와 리프트 체크 밸브로 인한 충격과 수격을 극복하고 무충격 작동을 실현하는 것입니다.

구현 표준

디자인 표준	BS1868,API6D,API594
플랜지 규격	ASME B16.5, ASME B16.25,
연결 방법	RF.RTJ.BW
테스트 및 승인	API598, API 6D
구조적 길이	API6D/ASME B16.10,
압력 및 온도 수준	ASME B16.34,
부식 방지 설계	NACE MR 0103, NACE MR 0175.ISO15156

애플리케이션

크기	NPS 2”~ NPS 36″ DN50 ~ DN900
압력 범위	CL150 ~CL600 PN10~ PN100
온도 범위	;-29°C~+545°C
적용 범위	물, 스팀 오일, 질산, 아세트산, 강산화 매체 등과 같은 다양한 매체에 적합합니다.
밸브 본체	단조품: A105, A182 F304, F304L, F316, F316L, F51, F53, B148,A350 LF2, LF3, LF5, 주물 : A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2
밸브 플레이트	단조품: A105, A182 F304, F304L, F316, F316L, F51, F53, B148,A350 LF2, LF3, LF5, 모넬, 주물 : A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2
밸브 시트	몸체 재질, 13CR, 스테인레스강 304/316, 모넬, 초경합금, 20합금, 동합금 등
밸브 스템	A182 F6a,17-4PH,F304 F316, F51, ...

성능 특징

기울어진 디스크 체크 밸브는 설계 및 제조 시 이중 편심 디스크를 사용하고 밸브 시트는 약간 탄성이 있는 금속 밸브 시트로 작동 중 밸브의 밀봉 성능을 보장할 수 있습니다. 버터플라이 디스크는 빠른 개방을 돕고 내구성이 강하여 사용 수명을 효과적으로 연장하고 유지 관리 및 교체 비용을 절감하며 흐름 저항이 낮고 성능이 우수합니다.

Tilted Disc Check Valve
