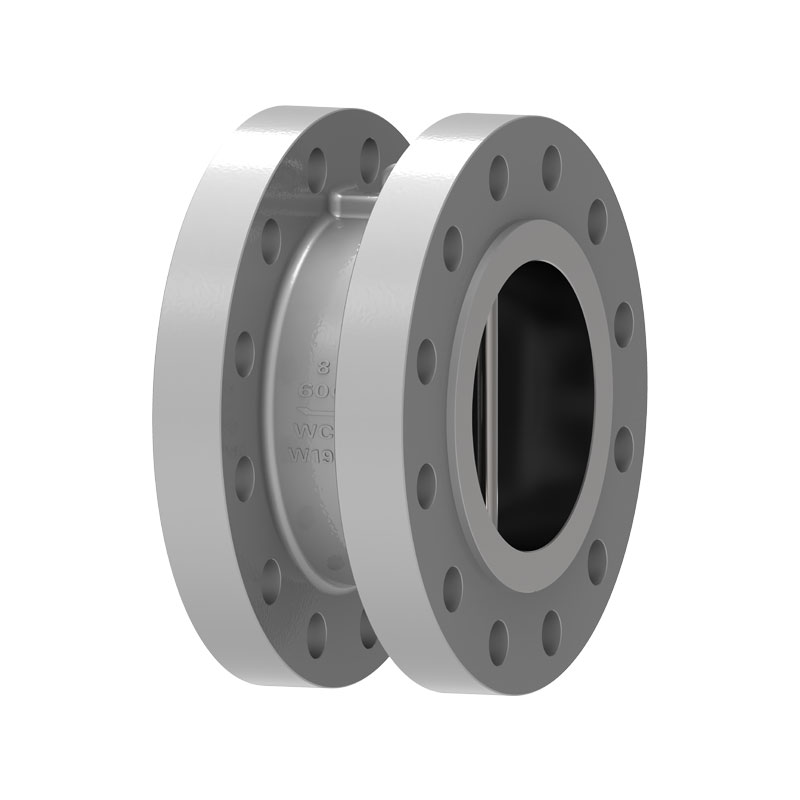

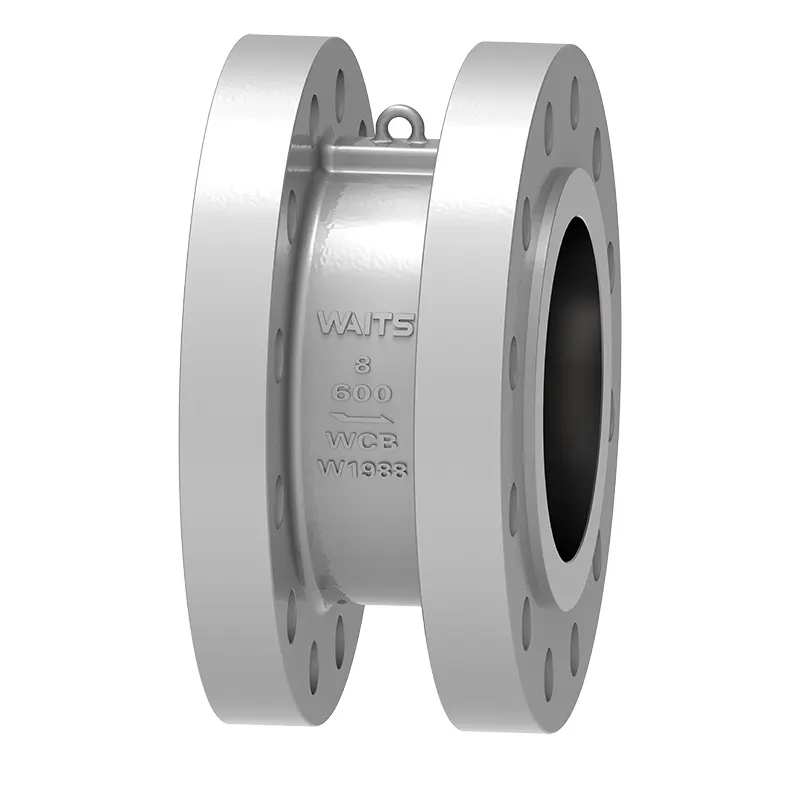

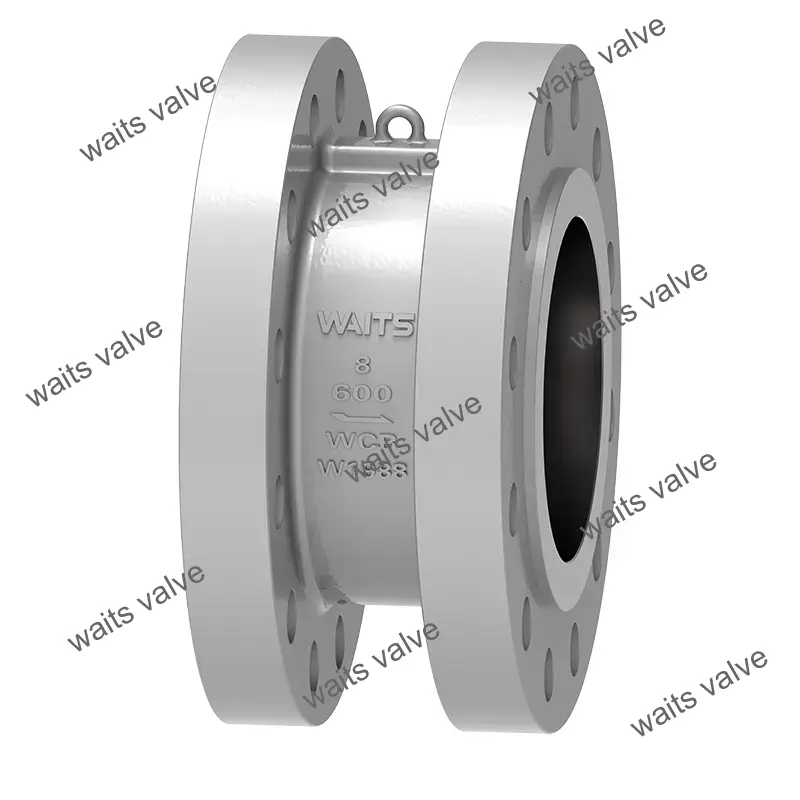

듀얼 플레이트 체크 밸브

전문 밸브 제조업체인 Waits는 다양한 고객의 요구를 더 잘 충족시키기 위해 맞춤형 이중 플레이트 체크 밸브의 생산을 지원할 수 있습니다. 씰링 측면에서 이 체크 밸브는 고무, PTFE, 몸체 등 다양한 형태가 가능합니다. 고객 요구에 따라 API/DIN/JIS 등 다양한 표준을 충족할 수 있습니다.

문의 보내기

제품 설명

이중 플레이트 체크 밸브의 버터플라이 플레이트는 두 개의 반원형이며 스프링 장착 밸브 디스크는 중앙 수직 핀에 매달려 있습니다. 밸브가 열렸을 때 유체의 결합력은 밸브 디스크 밀봉 표면의 중심에 있고 스프링 지지력의 작용점은 밸브 디스크 표면의 중심에 있으므로 밸브의 뿌리가 디스크가 먼저 열리므로 기존의 기존 밸브의 밸브 디스크가 열릴 때 발생하는 밀봉면의 마모를 방지하고 내구성을 효과적으로 향상시킵니다.
토션 스프링 반력의 작용으로 유량이 느려지면 밸브 디스크가 점차 밸브 시트에 접근하고 이중 플레이트 체크 밸브가 느린 폐쇄 단계로 들어갑니다. 유체가 역류할 때 밸브 디스크 힘과 토션 스프링 반력의 결합 작용으로 인해 밸브 디스크의 닫힘이 증가하여 빠른 닫힘 단계로 들어갑니다. 이는 수격 현상의 영향을 효과적으로 줄이고 수격 현상의 피해를 줄입니다. 닫힐 때 스프링 장력 지점의 작용으로 인해 밸브 디스크 상단이 먼저 닫혀 밸브 디스크 루트가 물리는 것을 방지합니다.

구현 표준

디자인 표준	API594, API6D, ASME B16.34
플랜지 규격	ASME B16.5, DIN2543~2548, API 605, ASME B16.47, MSS SP-44, ISO7005-1.
연결 방법	웨이퍼형, 플랜지형, 러그형,
테스트 및 승인	API598, API 6D,
구조적 길이	API594, API6D, DIN3202
압력 및 온도 수준	ASME B16.34, DIN2401
부식 방지 설계	NACE MR 0103, NACE MR 0175.ISO15156

애플리케이션

크기	NPS 2”~ NPS 60″ DN50 ~ DN1500
압력 범위	CL150 ~CL2500 PN10~ PN420
온도 범위	;-196°C ~ +600°C
적용 범위	물, 스팀 오일, 질산, 아세트산, 강산화 매체 등과 같은 다양한 매체에 적합합니다.
밸브 본체	단조품: A105, A182 F304, F304L, F316, F316L, F51, F53, B148,A350 LF2, LF3, LF5, 모넬, 주물 : A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2
밸브 플레이트	단조품: A105, A182 F304, F304L, F316, F316L, F51, F53, B148,A350 LF2, LF3, LF5, 모넬, 주물 : A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2
밸브 시트	몸체 재질, 13CR, 스테인레스강 304/316, 모넬, 초경합금, 20합금, 동합금 등
밸브 스템	A182 F6a,17-4PH,F304 F316, F51, ...

성능 특징

1. The dual plate check valve is composed of valve body, valve disc, valve shaft and spring, etc. It adopts clamp-type connection and compact structure.

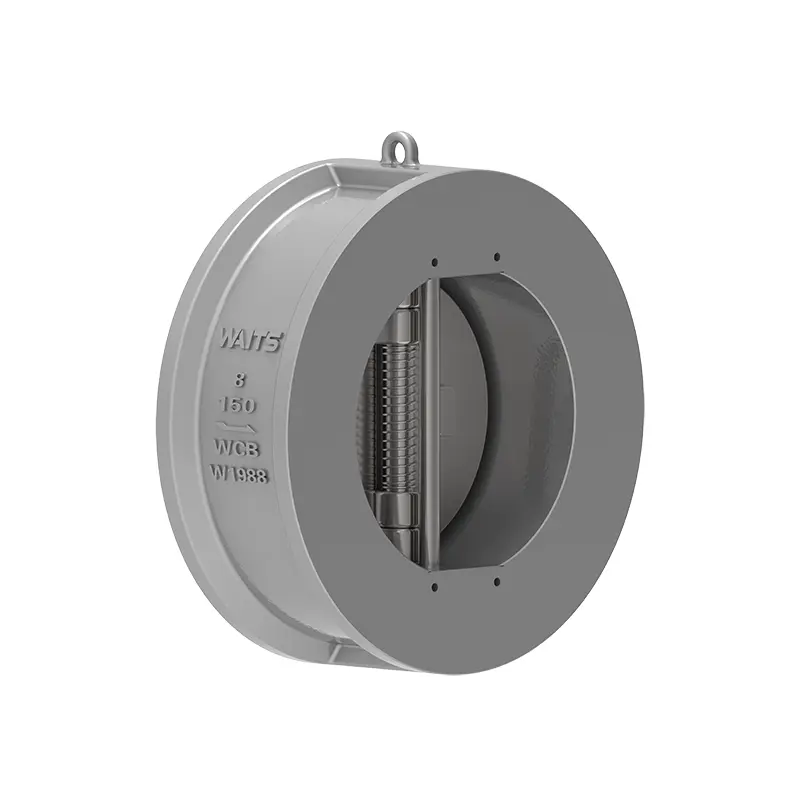

2. 버터플라이 플레이트는 2개의 반원형이며 스프링은 강제 재설정에 사용됩니다. 밀봉 표면은 내마모성 재료로 용접되거나 고무로 라이닝될 수 있습니다. 폭넓은 사용 범위와 안정적인 밀봉 기능을 갖추고 있습니다.
3. 밸브 디스크의 닫힘 스트로크가 짧고 스프링이 장착되어 닫힘 속도가 빨라 워터 해머 현상을 줄일 수 있습니다.
4. 설치 공간이 제한된 경우에 적합하며 수평 또는 수직 파이프 라인에 사용할 수 있습니다.
5. 물, 증기유, 질산, 아세트산, 강산화제 등 다양한 매체에 적용 가능합니다.
