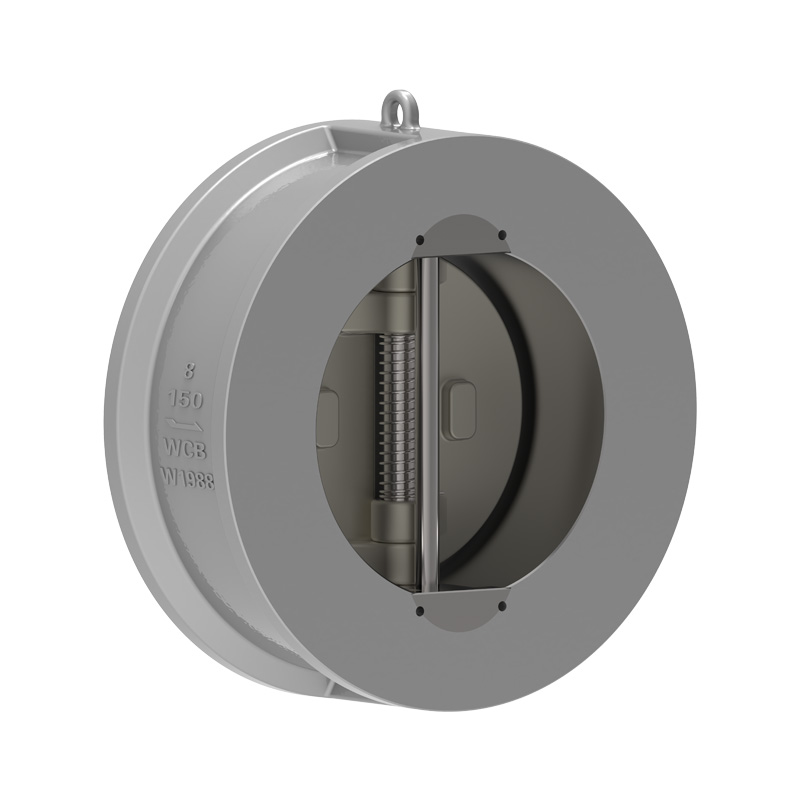

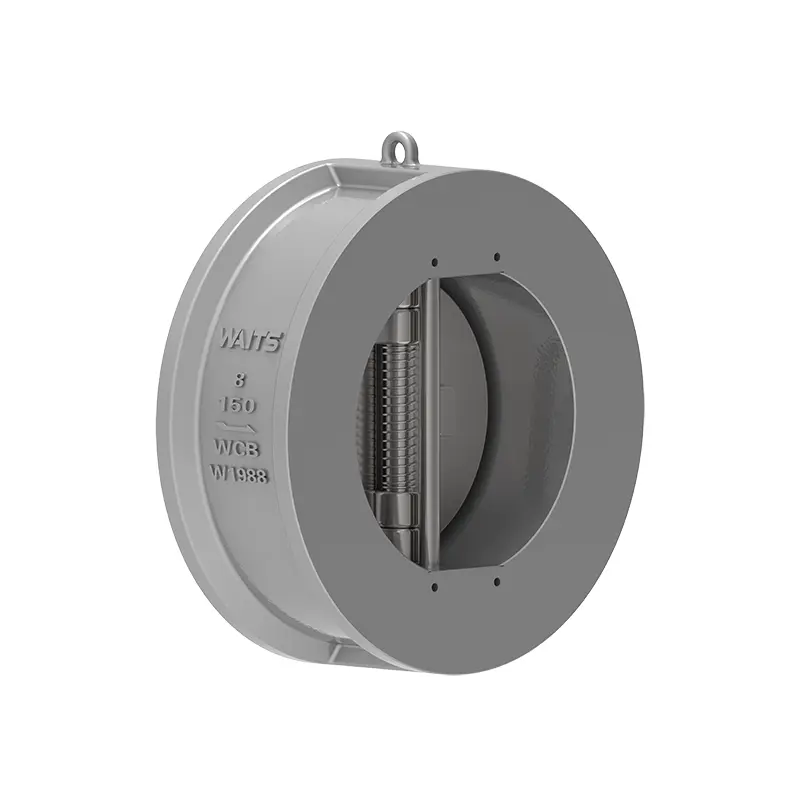

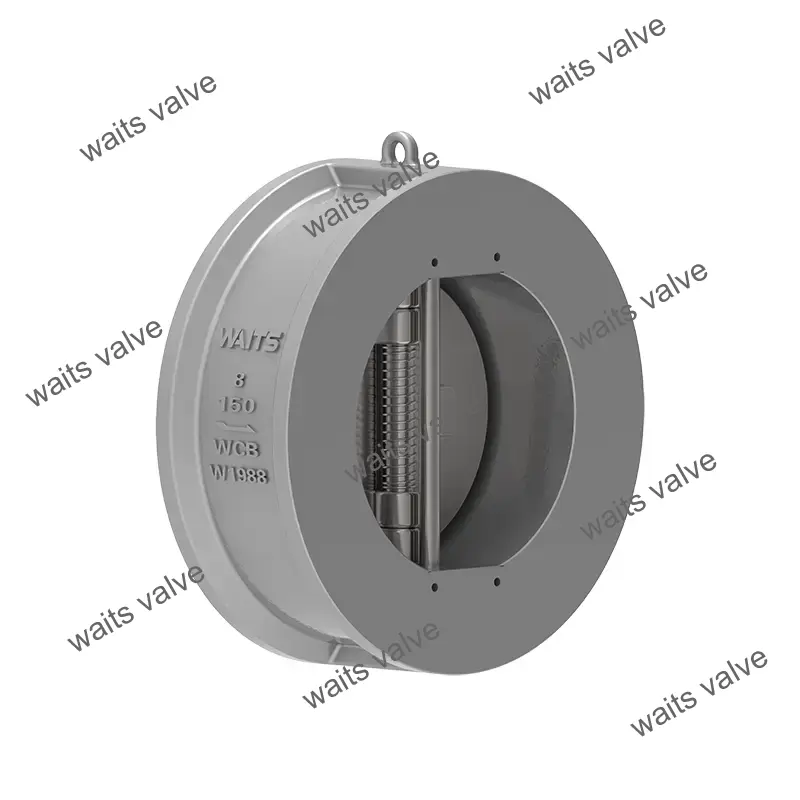

소프트 씰 이중 플레이트 체크 밸브

소프트 씰 이중 플레이트 체크 밸브의 버터플라이 플레이트는 중앙 수직 핀에 스프링 장착 디스크가 매달려 있는 두 개의 반원형입니다.
밸브가 열렸을 때 유체의 결합력은 디스크 실링면 중심에 있고, 반작용으로 작용하는 스프링 지지력의 작용점은 디스크 표면 중심에 위치하므로, 디스크의 루트가 먼저 열립니다. 이는 기존의 기존 밸브에서 디스크를 열 때 발생하는 씰링 표면의 마모를 방지하고 밸브 씰의 내구성을 높입니다.
토션 스프링 반력의 작용으로 유량이 느려지면 디스크가 점차 밸브 시트에 접근하여 밸브의 느린 폐쇄 단계로 들어갑니다. 유체가 역류하면 디스크에 가해지는 힘과 토션 스프링 반력이 함께 작용하여 디스크의 닫힘이 그에 따라 증가하여 빠른 닫힘 단계로 들어갑니다. 이 설계의 목적은 수격 현상을 줄이고 수격 현상의 피해를 줄이며 서비스 수명을 더 잘 연장하는 것입니다. 닫을 때 스프링 힘점으로 인해 디스크 상단이 먼저 닫히게 되어 뿌리가 씹히는 것을 방지하고 밸브 밀봉면의 내구성을 향상시킵니다.

구현 표준

애플리케이션

성능 특징

1. 소프트 씰 이중 플레이트 체크 밸브의 구성 요소에는 밸브 본체, 밸브 디스크, 밸브 샤프트, 스프링 및 기타 부품이 포함되며 클램핑 방식으로 연결되고 컴팩트한 구조를 가지고 있습니다.
2. 밸브의 버터플라이 플레이트는 두 개의 반원으로 구성되어 있으며 스프링에 의해 강제로 복귀됩니다. 밀봉 표면은 본체 표면에 내마모성 재료를 사용하거나 고무로 라이닝할 수 있습니다. 다양한 용도와 안정적인 밀봉 기능을 갖추고 있습니다.
3. 밸브 디스크는 닫힘 스트로크가 짧고 스프링이 장착되어 있으며 민감한 동작과 빠른 닫힘 속도로 수격 현상을 크게 줄입니다.
4. 소프트씰 이중판 체크밸브는 구조가 콤팩트하고, 크기가 작고, 무게가 가벼우며, 설치가 용이하므로 설치공간이 제한된 상황에 사용하기에 적합하다. 수평 또는 수직 파이프에 사용할 수 있습니다.
5. 물, 스팀 오일, 질산, 아세트산, 강산화 매체 및 기타 매체에 적용 가능합니다.
