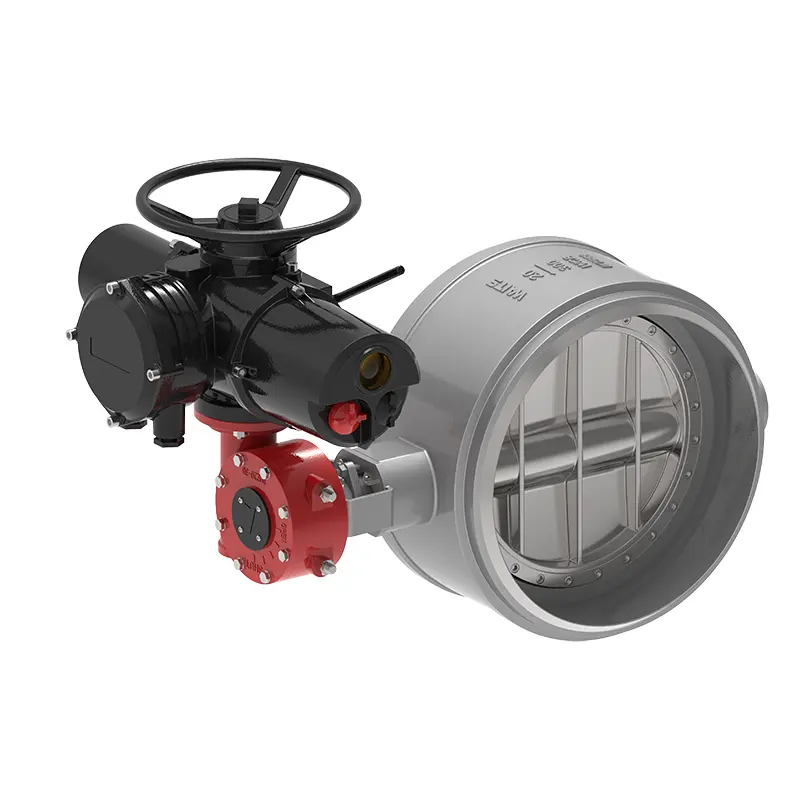

3 가지 편심 하드 씰 용접 나비 밸브

3 개의 편심 하드 씰 용접 나비 밸브는 밸브 본체, 나비 플레이트, 밀봉 링, 변속기 메커니즘 및 기타 주요 부품으로 구성됩니다. 그 구조는 2 차원 또는 3 차원 편심 원리 설계를 채택하고 탄성 씰 또는 단단하고 부드러운 다층 씰 호환성의 새로운 가공 기술을 채택하여 나비 밸브가 작동 중에 토크를 줄이고 노동 및 에너지를 절약 할 수 있도록합니다. 동시에, 그것은 나비 밸브의 전체 내식성, 고온 저항 및 내마모성에 영향을 미치지 않습니다.
이 나비 밸브는 많은 산업 분야에서 많은 인식을 받았습니다. 대형 밸브 제조업체로서, 우리는 우선 밸브 가격이 완전한 상류 및 다운 스트림 공급망 시스템과 우수한 가공 장비와 분명하다는 것을 분명히 알고 있습니다. 우리는 이것에 큰 중요성을 부여합니다. 우리는 매년 IT에 대한 투자를 늘리므로 대기 밸브는 항상 안정적인 품질과 우선 가격을 유지할 수 있습니다.

구현 표준

애플리케이션

주요 부품 재료

성능 기능

1. 독특하고 가벼운 구조, 유연한 작동, 노동 절약 및 편리한 구조;
2. 신뢰할 수있는 봉인, 다양한 표준을 충족시킬 수 있습니다.
3. 우수한 흐름 특성과 조정 가능한 기능;
4. 3 편심 하드 씰 용접 나비 밸브는 편심 원리를 채택하여 밀봉 표면을 거의 제로 마모하고 서비스 수명을 연장시킵니다.
5. 물, 증기, 오일, 공기 및 가스 등을 포함한 다른 매체에 사용될 수 있습니다.
6. 온도, 등급, 부식 등과 같은 다양한 작업 조건을 갖는 파이프 라인에 적합합니다.
7. 밸브 본체와 밸브 시트는 연결된 구성 요소이며 밸브 시트 씰의 표면 층은 내열성 및 부식성 합금 재료로 용접됩니다.
8. 3 편심 : 샤프트의 중심선은 밀봉 표면의 중심선에서 벗어나고, 샤프트의 중심선은 파이프 라인의 중심선에서 약간 벗어나고, 밸브 본체 밀봉 표면 (비스듬한 원뿔)의 중심선은 파이프 라인의 중심선과 함께 각도의 각도를 형성합니다.
9. 다층 밀봉 링은 밸브 플레이트에 고정되어 있으며, 이는 고온에 저항하고 작동하기 쉬우 며 열고 닫을 때 마찰이 없습니다. 닫을 때 변속기 메커니즘의 토크가 증가하여 씰을 보상하여 3 가지 편심 하드 씰 용접 나비를 개선하여 밸브의 밀봉 성능 및 내구성을 향상시킵니다.
10. 다층 밀봉 링은 소프트 및 하드 적층 금속 시트를 채택하며, 이는 금속 하드 밀봉 및 소프트 밀봉의 이중 장점이 있습니다.
