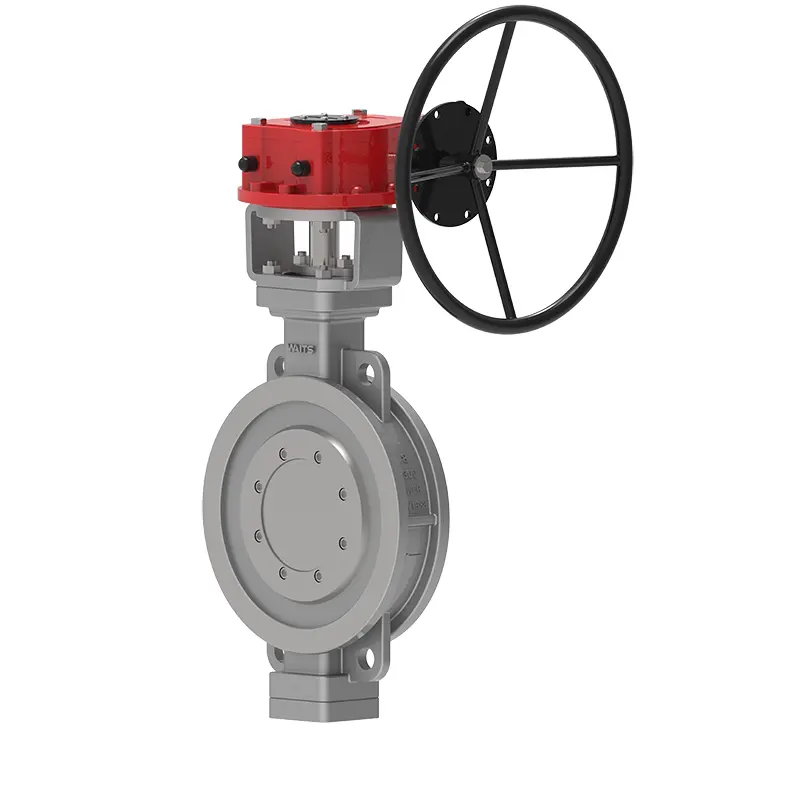

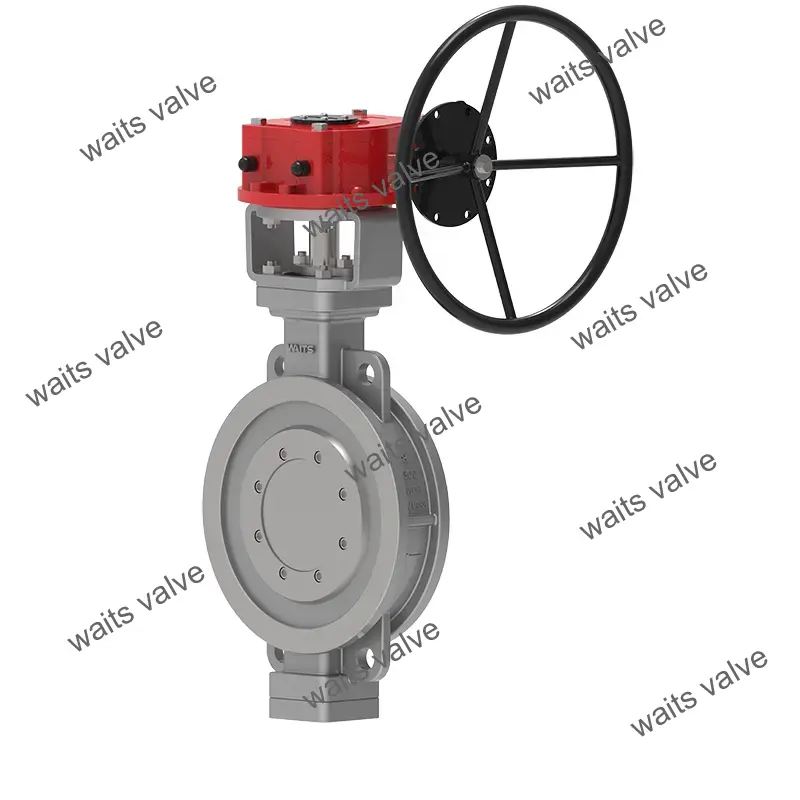

트리플 편심 금속 좌석 웨이퍼 나비 밸브

전문 밸브 공급 업체로서 Waits에는 자체 생산 기반이 있으며 트리플 편심 금속 좌석 웨이퍼 버터 플라이 밸브를 제공 할 수 있습니다. 그 구조는 3 차원 편심 원리 설계를 채택하고 밸브 시트는 단단하고 부드러운 씰 또는 풀 메탈 씰링 구조와 호환되는 다층 구조로, 더 높은 온도와 압력에 대한 내성이 우수합니다.

문의 보내기

제품 설명

트리플 편심 금속 좌석 웨이퍼 나비 밸브는 대기 중에 새로 개발 된 장거리 에너지 절약 된 나비 밸브입니다. 밸브 본체, 나비 플레이트, 밀봉 링, 변속기 메커니즘 및 기타 주요 구성 요소로 구성됩니다. 그 구조는 2 차원 또는 3 차원 편심 원리 설계, 탄성 씰 또는 단단하고 부드러운 다중 레벨 씰 호환 처리 기술을 채택하여 작동 중에 나비 밸브의 토크를 줄여 노동 저축 및 에너지 절약의 영향을 달성합니다. 동시에 부식 저항, 고온 저항 및 내마모성 측면에서 나비 밸브의 전반적인 신뢰성을 보장합니다.

구현 표준

디자인 표준	API 609, EN 593, GOST
플랜지 표준	ASME B 16.5, ASME B16.47, IN
연결 끝	RF, BW, RTJ 등
검사 및 테스트	API 598, EN 12266-1, GOST
대면	API 609, EN 558, ASME B16.10, GOST
압력 및 온도 수준	ASME B16.34
낮은 누출 표준	ISO 15848-1, API 622
반응 방지 디자인	NACE MR 0103, NACE MR 0175

애플리케이션

크기	3 "-120", DN80-DN3000
압력 등급	클래스 150-1500, PN16-PN250
작동 온도	소프트 시트 : -29 ~ 200 ℃, 금속 시트 : -29 ~ 600 ℃
응용 프로그램 범위	수돗물, 하수, 건축, 석유, 화학 산업, 음식, 의약품, 섬유, 전기, 조선, 야금, 에너지 시스템 등
연산자	레버, 기어, 전기, 공압 등
신체 재료	탄소강, 스테인레스 스틸, 이중 스테인레스 스틸, 합금강, 모넬, AL 브론즈 등
밸브 플레이트	A216 WCB, A217 WC6, WC9, A351 CF3, CF8, CF3M, CF8M, A995 4A, 5A, A352 LCB, LCC, LC2, C95800, Monel ...
밸브 시트	13CR/SS304/SS316/+흑연+PTFE+STL
밸브 스템	F6A, F304, F316, 17-4ph, F51, F53, Monel K500 ...
밸브 스템 너트	구리 합금
포장	유연한 흑연, 흑연 석면 포장, 폴리 테트라 플루오로 에틸렌 ...

성능 기능

1. 트리플 편심 금속 좌석 웨이퍼 나비 밸브는 독특한 구조, 작은 크기 및 가벼운 무게, 유연한 작동, 노동 절약 및 편리합니다.
2. 신뢰할 수있는 봉인, 다양한 표준을 충족시킬 수 있습니다.
3. 우수한 흐름 특성과 조정 가능한 기능;
4. 편심 원리를 채택하면 밀봉 표면은 밸브의 서비스 수명을 연장시키는 마모가 0 인 마모에 가깝습니다.
5. 광범위한 응용 분야는 물, 증기, 오일, 공기 및 가스 및 기타 매체에 사용될 수 있습니다.
6. 다른 온도, 등급, 부식 및 기타 작업 조건의 파이프 라인에 적합합니다.
7. 트리플 편심 금속 좌석 웨이퍼 나비 밸브 본체와 밸브 시트는 연결된 구성 요소이며 밸브 시트 밀봉 표면 레이어는 내열성 및 부식성 합금 재료로 용접됩니다.
8. 3 편심 : 샤프트의 중심선은 밀봉 표면의 중심선에서 벗어나고, 샤프트의 중심선은 파이프 라인의 중심선에서 약간 벗어나고, 밸브 본체 밀봉 표면 (비스듬한 원뿔)의 중심선은 파이프 라인의 중심선과의 각도를 형성합니다.
9. 다층 밀봉 링은 밸브 플레이트에 고정되어 있으며, 고온 저항, 쉬운 작동, 개방 및 닫을 때의 마찰이 없으며, 닫을 때 변속기 메커니즘의 토크가 증가함에 따라 밀봉이 보상되어 나비 밸브의 밀봉 성능을 향상시키고 서비스 수명을 연장시킵니다.
10. 다층 밀봉 링은 소프트 및 하드 적층 금속 시트를 채택하며, 이는 단단하고 부드러운 밀봉의 이중 장점이 있으며 저온 및 고온 조건에 관계없이 누출 씰링 성능이 0입니다.

Triple Eccentric Metal Seated Wafer Butterfly Valve
