부드러운 좌석 웨이퍼 나비 밸브

Waits는 대형 밸브 제조업체 및 공급 업체로 부드러운 좌석 웨이퍼 나비 밸브를 제공 할 수 있습니다. 이 밸브는 고무 밸브 시트, 바람직하게는 천연 고품질 고무를 사용하여 식품 등급 인증에 도달 할 수 있습니다. 뉴질랜드 우유 소스 공장 및 이스라엘 담수화 공장에는 우수한 응용 프로그램이 있습니다.

문의 보내기

제품 설명

Witts의 부드러운 좌석 웨이퍼 버터 플라이 밸브는 설계 및 생산 중에 다음과 같은 디자인을 가지고 있으며 성능면에서 개선되었습니다.
1 최고 탄성 밸브 시트 고무
EPDM 밸브 시트의 고무 함량은 50%이며 누출없이 시뮬레이션 개방 및 마감 테스트에서 10,000 회 이상 테스트되었습니다.
경도/도 72 ± 3,200%인장 스트레스/MPa≥6, 인장 강도 MPA≥15, 파손에서의 신장/%≥350, 파손/%≦ 10, 눈물 강도/kn.m-1 +35, 압축 영구 변형 (70 ℃*22H, 압축 속도 25%)/%≦ 20.
좁은 에지 밸브 시트와 비교할 때, 와이드 밸브 시트는 파이프 라인 플랜지와의 접촉 표면이 더 넓고 직경은 약 20mm이며 더 나은 설치 밀봉 성능을 갖습니다.
2- 나비 플레이트와 밸브 샤프트는 핀없이 연결되어 핀을 설치하여 누출과 부식을 완전히 피할 수 있습니다. 밸브 샤프트는 분해하기 쉽기 때문에 밸브 시트를 교체하기에 편리합니다.
3- 밸브 본체에는 파이프 라인에 사용하기가 더 좋고 안전한 방지 장치가 장착되어 있습니다.

구현 표준

디자인 표준	API 609, EN 593, BS5155, GOST
최종 표준	구현 표준 ANSI B16.1 CL. 125lb 및 B16.5 Cl. 150lb 2501 PN6/PN10/PN16/, EN 1092 PN6, PN10 및 PN16 AS 2129 Table D 및 E BS 10 표 D 및 E MSS SP44 CL. 150lb Awwa C207 150lb ISO 2531 PN6, PN10 및 PN16 ISO 7005 PN6, PN10 및 PN16
검사 및 테스트	API 598, ISO 5208, EN 12266-1, GOST
대면	API 609, EN 558, ISO 5752, MSS SP 67, DIN 3202
상단 플랜지	ISO 5211

애플리케이션

작동 온도	-45 15 ~ 150 ℃
크기	2 "-80", DN50-DN2000
작업 압력 / CWP	16bar 10bar
껍데기	24bar 15bar
밀봉하다	18bar 10bar
항공 시험	6bar 6bar
운영 환경	밸러스트 및 빌지 시스템 화학 처리 담수화 공장, 시추 장비, 식수 마른 가루, 음식 및 음료, 가스 식물 HAVC 광산 산업, 제지 산업, 모래 취급, 해수, 설탕 산업 열 기술 수처리 폐수
연산자	레버, 기어, 전기, 공압 등
신체 재료	주철, 연성 철, 탄소강, 스테인레스 스틸, 알 브론즈 등
디스크	주철 연성 철 탄소강 스테인리스 스틸 알 브로즈
줄기	2CR13 F304 F316 F51 F53 Monel K500
좌석	Buna NBR EPDM Viton Ptfe Hepdm Neoprene Hypalon 천연 고무

성능 기능

1. 부드러운 좌석 웨이퍼 나비 밸브는 크기가 작고 무게가 빛, 분해가 쉽고 수리하기 쉽습니다.
2. 구조는 단순하고 컴팩트하며 작동하는 개방 및 폐쇄 속도는 90입니다.
3. 작동하는 토크는 작고 노동 절약 및 빛입니다.
4. 밀봉 성능 측면에서 가스 테스트 누출은 0이므로 매우 보장됩니다.
5. 다양한 구성 요소 재료를 선택하고 다양한 매체에 적용 할 수 있습니다.
6. 흐름 특성은 선형 인 경향이 있으며 조정 성능이 양호합니다.
7. 개방 및 폐쇄 테스트의 수는 수만 번에 도달 할 수 있으며 서비스 수명이 길다.

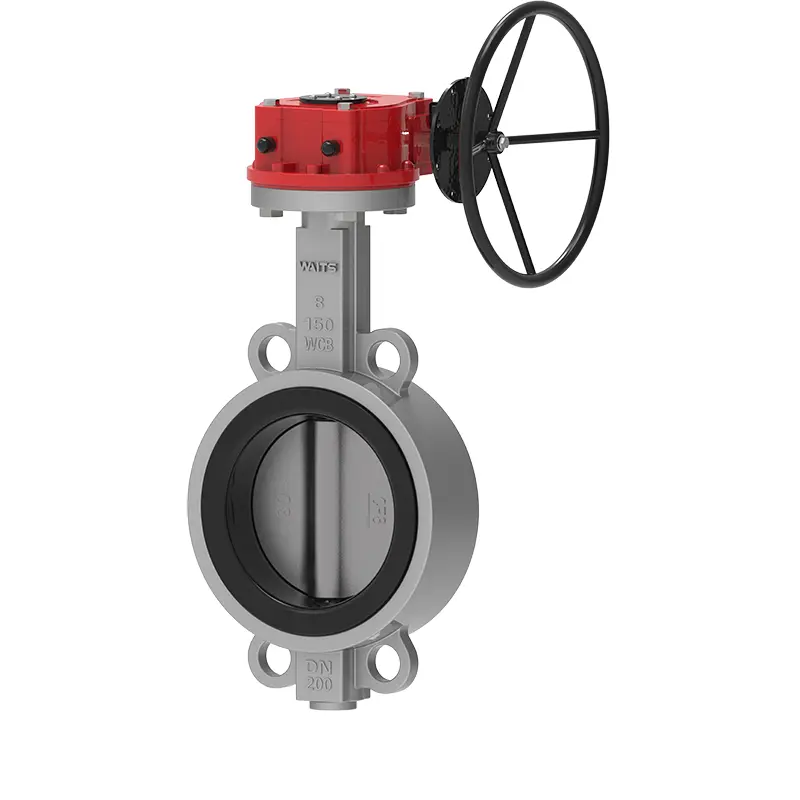

Soft Seated Wafer Butterfly Valve
