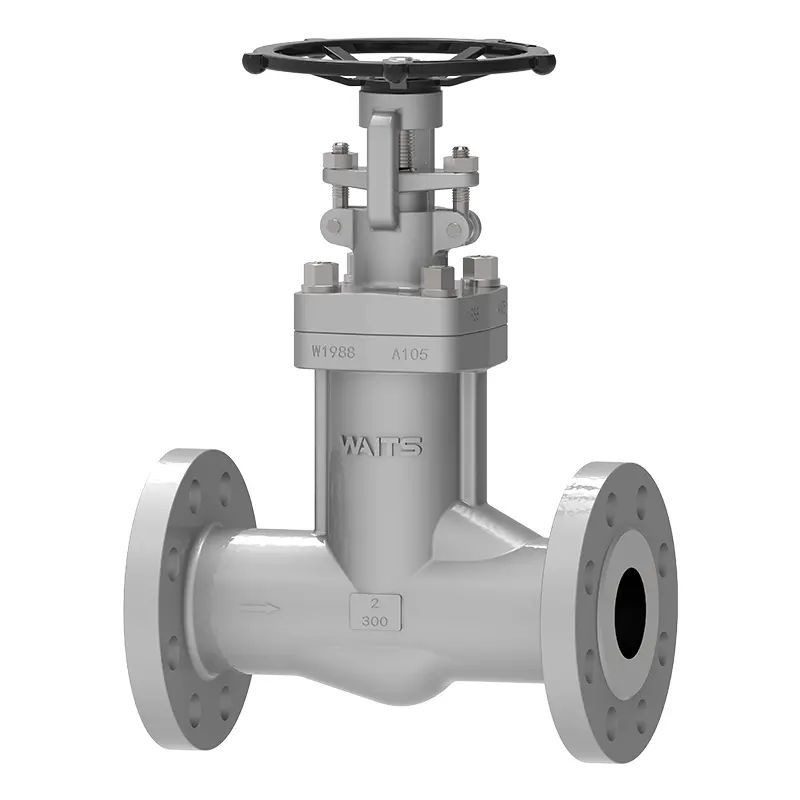

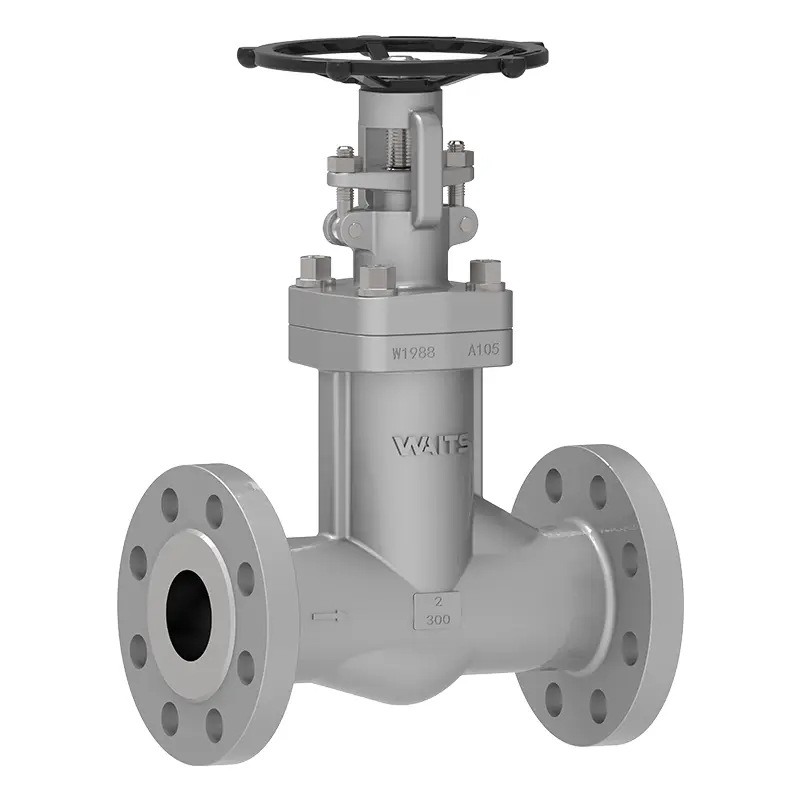

단조 강철 벨로우즈 글로브 밸브 ‌

대기 밸브 위조 강철 벨로우즈 글로브 밸브 밸브는 오랫동안 지속되는 고품질의 내구성있는 탄력성 금속 벨로우즈를 특징으로합니다. 씰 노화 및 누출을 포장하는 일반적인 문제를 제거하고 유지 보수 비용과 다운 타임을 줄이며 엔지니어에게 더 깨끗하고 안전한 작업 환경을 제공합니다.

문의 보내기

제품 설명

Waits Valve Forged Steel Bellows Globe Valve‌는 내부에 내구성있는 벨로우즈 구조를 특징으로합니다. 스테인레스 스틸 벨로우즈의 바닥은 밸브 스템에 용접되어 공정 유체가 밸브 스템을 부식시키는 것을 방지합니다. 다른 쪽 끝은 밸브 본체와 보닛 사이에 위치하여 정적 씰을 형성합니다.

이중 씰 설계를 사용하고 벨로우즈가 실패하더라도 밸브 스템 포장은 여전히 누출을 방지 할 수 있습니다. 벨로우즈는 안정적인 성능을 위해 밸브 스템에 용접되며 밸브 코어 움직임으로 인한 진동을 피합니다.

구현 표준 포장 스틸 벨로우즈 글로브 밸브 ‌ ‌
디자인 표준	API602 DIN3356
연결 표준	ASME B16.5/ASME B16.47-A/B/EN1092-1/2
연결	RF, RTJ
수락을 테스트하십시오	화재 598 EN12266
구조 길이	API6D/ASME B16.10/EN558
압력 및 온도 등급	ASME B16.34
화재 테스트	API607, API6FA
낮은 누출 표준	API 622
반응 방지 디자인	Nace MR 0175

애플리케이션 포장 스틸 벨로우즈 글로브 밸브 ‌ ‌
크기	DN15 ~ DN50 밸런스 (NPS½”~ 12 "찾고
압력 범위	Class150 6 Class600, PN20 ～ PN100
온도 범위	-40 3+350 ℃
애플리케이션	화력 발전소 증기 시스템, 탄화수소, 산 및 알칼리 매체 및 고압 수소, 멸균 유체, 부식성 가스에 대한 내성 등.
드라이브 모드	수동, 전기, 공압
밸브 바디/밸브 덮개	Firstings : A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5,
밸브 코어	검증 : A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, Monel,
밀봉 표면	스테인레스 스틸, 고온 합금, 합금강
밸브 스템	A182-F6A-F304-F316-F51 17-4PH/XM-19 ...
막대	압축 포장, 석면 섬유 포장, 유연한 흑연 포장,

애플리케이션:

단조 강철 벨로우즈 글로브 밸브 ‌는 증기, 가연성 및 폭발성 매체, 열유, 고급 유체, 독성 물질 등과 같은 매체를 전달하는 파이프 라인에 적합합니다.

금속 벨로우즈는 많은 감지, 밀봉, 유체 취급 및 작동 응용 분야의 핵심 구성 요소입니다. 다양한 제조 방법과 재료 품질은 여행, 압력 특성, 스프링 속도 및 온도 응답 측면에서 신뢰성에 중대한 영향을 미칩니다.

매끄러운 디자인과 이음새 디자인의 차이점에 주목하십시오.

프로젝트 요구 사항에 따라, 많은 경우에, 종 방향 이음새 가죽 튜브로 만들어진 형성된 벨로우즈는 간단한 보상을 가진 스테인레스 스틸 벨로우즈와 같은 가장 비용 효율적인 솔루션 일 수 있습니다. 직경과 벽 두께의 표준 편차가 낮은 것 외에도, 용접 이음새 주변의 미세 누출 및 오염 가능성도 감소됩니다 (예 : 진공 응용).
