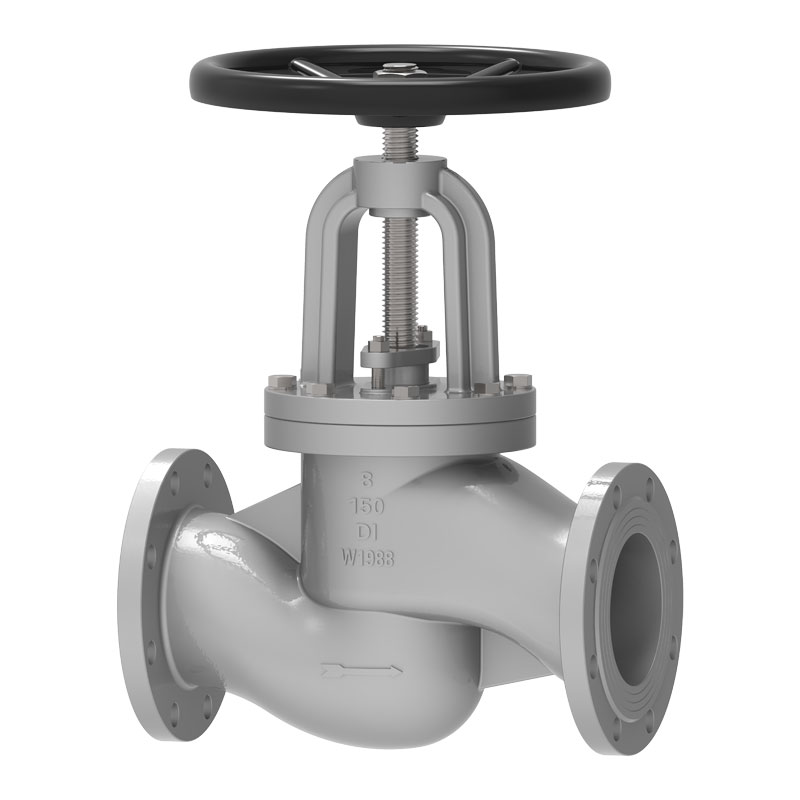

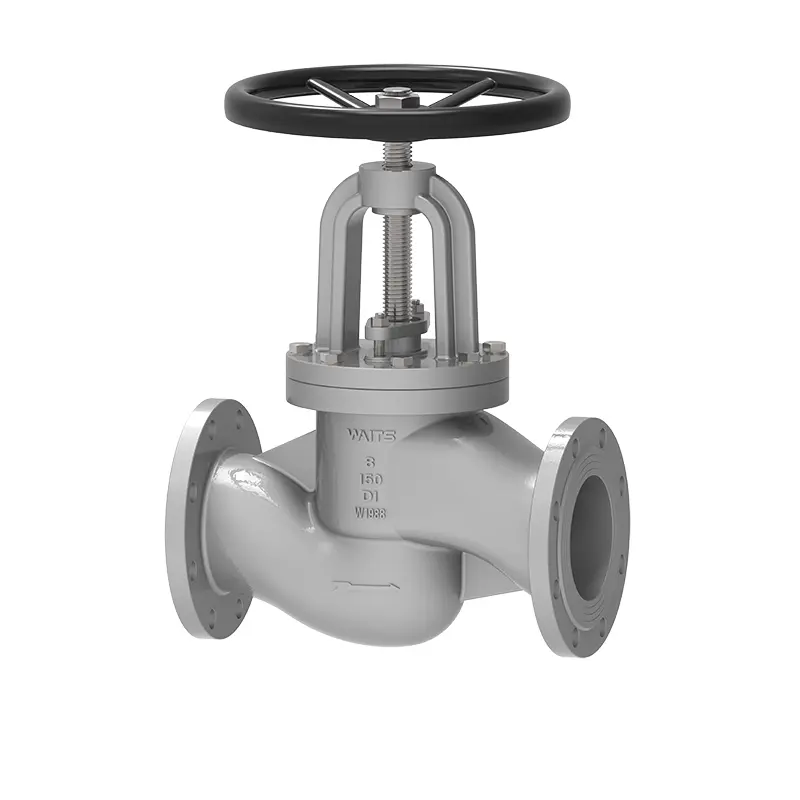

연성 철의 패턴 글로브 밸브

Waits로 제조 된 연성 Iron의 패턴 글로브 밸브는 안정된 성능과 높은 비용 성능으로 AISI/DIN/BS/표준을 준수합니다. 우리는 원래 미국에 설립되었으며 현재 우리의 전 세계 본부는 중국 웬 주우에 있습니다. 우리는 하나 이상의 생산 기반, 안정적인 공급을 보유하고 있으며 우선적 인 가격을 제공 할 수 있습니다.

문의 보내기

제품 설명

Waits가 생산하는 연성 철 Iron S Pattern Globe 밸브는 정확한 흐름 제어 및 최소 누출을 위해 설계되었습니다. 우리는 밸브의 부식 저항과 내마모성이 신뢰할 수있는 범위 내에 있으며 장기 사용에 적합하도록 원자재를 신중하게 선택합니다.
이 글로브 밸브는 고압 조건에 적응하도록 설계되었으며 다양한 산업 응용 분야에서 안정적이고 신뢰할 수 있습니다. 그것은 다른 작업 조건과 파이프 라인 특성에 적응하며 빈번한 유지 보수가 필요하지 않습니다. 서비스 수명이 우수하며 사용하는 동안 노동 및 유지 보수 비용을 줄입니다.
연성 철 패턴 글로브 밸브의 스로틀 용량은 수처리 식물, 증기 응용 및 화학 산업에서 널리 사용됩니다. 또한, 일부 고압 시스템은 구조적 강도와 강한 적응성 때문에이 밸브를 선택할 것입니다.

구현 표준

디자인 표준	, API603, ASME B16.34, 3352, EN1984
플랜지 표준	ASME B 16.5, ASME B16.47, DIN2543, EN1092-1, DIN2545;
연결 방법	SW, RF,
테스트 및 수락	API598, DIN 3230, EN 12569
구조 길이	ASME B16.10, DIN3352-F4/F5, EN 558-1
압력 및 온도 수준	Asme B16.34 、
낮은 누출 표준	ISO 15848-1, API 622
반응 방지 디자인	NACE MR 0103, NACE MR 0175

애플리케이션

크기	NPS 2 ″ ~ NPS 12 ″ DN50 ~ DN300
압력 범위	CL125 ~ CL300 PN10 ~ PN64
온도 범위	-10 ° C ~ +220 ° C
응용 프로그램 범위	수돗물, 하수, 건축, 석유, 화학 산업, 음식, 의약품, 섬유, 전기, 조선, 야금, 에너지 시스템 등
드라이브 모드	터빈, 공압, 전기
밸브 바디/밸브 덮개	DI WCB, CF8, CF8M, CF3, CF3M, 4A, 5A, 6A),
밸브 플레이트/밸브 시트	AT, AT+EPDM, WCB, WCB+EPDM CF8, CF8M, CF3, CF3M
밸브 스템	F6A F304 F316 F51 F53 Monel K500
밸브 스템 너트	구리 합금
포장	유연한 흑연, 흑연 석면 포장, 폴리 테트라 플루오로 에틸렌 ...

성능 기능

(1) 정지 밸브의 구조는 게이트 밸브의 구조보다 간단하며 제조 및 유지 관리가 더 쉽습니다.
(2) 밀봉 표면은 마모 및 긁히기 쉽지 않으며 밀봉 성능이 좋습니다. 개구부 및 닫는 동안 밸브 디스크와 밸브 본체의 밀봉 표면 사이에는 상대 슬라이딩이 없으므로 마모와 스크래치는 심각하지 않으며 밀봉 성능이 좋으며 서비스 수명이 길다.
(3) 개구부 및 닫을 때 밸브 디스크는 게이트 밸브보다 작은 스트로크와 높이가 작지만 구조 길이는 게이트 밸브보다 길다.
(4) 개구부 및 마감 토크는 크고 개방 시간 및 마감 시간은 비교적 길다.
(5) 밸브 본체의 중간 채널이 구불 구불하기 때문에 유체 저항은 크고 전력 소비는 비교적 큽니다.
(6) 중간 흐름 방향의 공칭 압력 PN이 ≤16mpa 일 때, 다운 스트림은 일반적으로 채택되고, 배지는 밸브 디스크의 바닥으로부터 위쪽으로 흐릅니다. 공칭 압력 PN≥20MPA 일 때, 역 흐름이 일반적으로 채택되고, 배지는 밸브 디스크의 상단에서 아래쪽으로 흐르고 밀봉 성능을 증가시킵니다. 그러나 정지 밸브를 사용할 때 매체는 한 방향으로 만 흐를 수 있으며 흐름 방향을 변경할 수는 없습니다.
(7) 밸브 디스크는 완전히 열릴 때 쉽게 침식되므로 사용할 때주의를 기울여야합니다.
정지 밸브의 밸브 줄기 축은 밸브 시트 밀봉 표면에 수직입니다. 밸브 스템 개방 또는 닫는 스트로크는 비교적 짧고 신뢰할 수있는 절단 작용이 있습니다. 매체를 차단, 조절 및 조절하는 데 적합합니다.

Ductile Iron S Pattern Globe Valve
