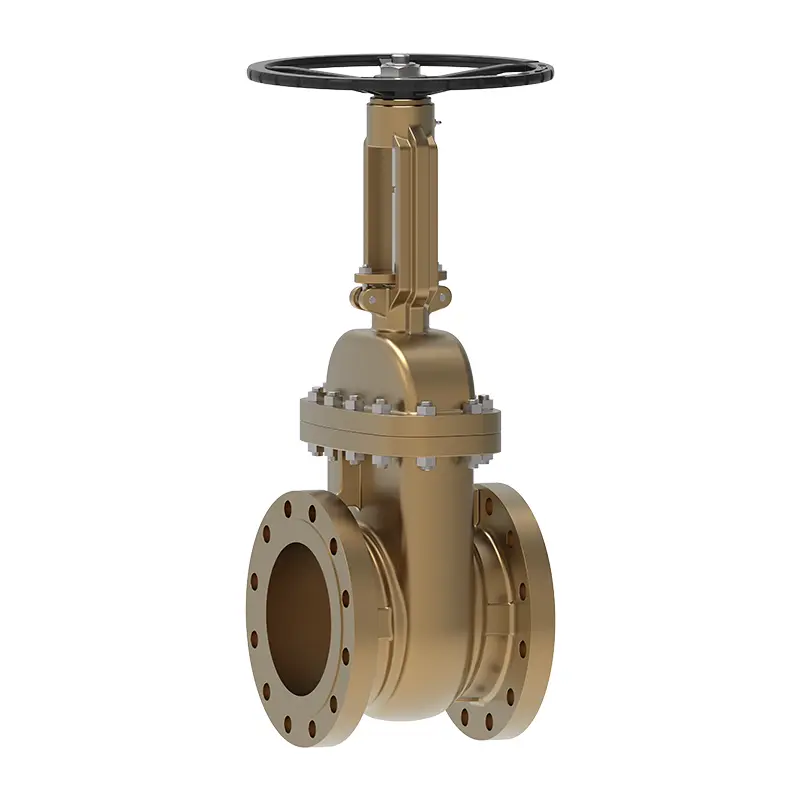

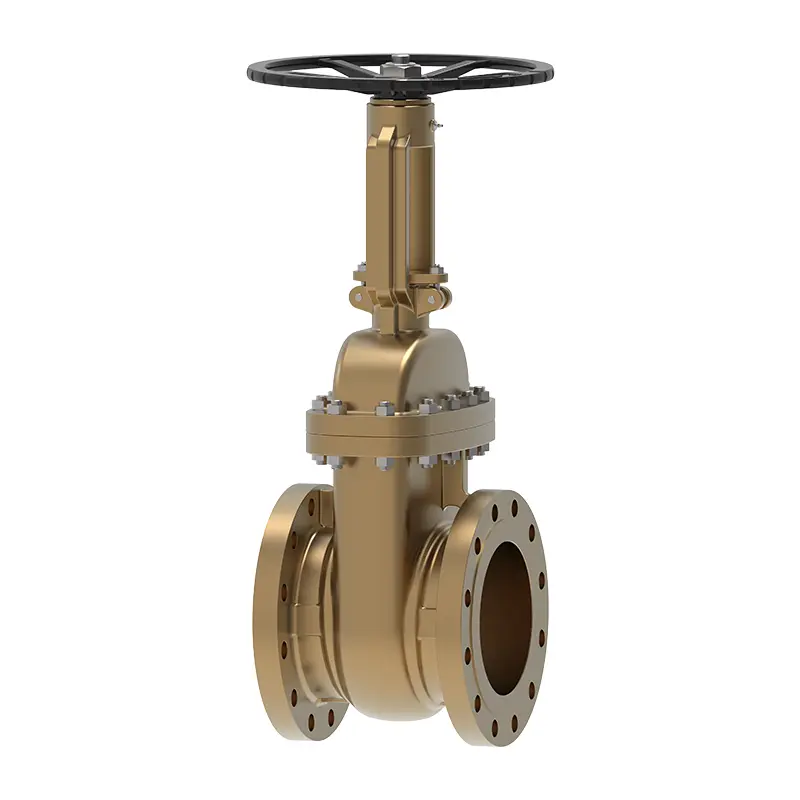

청동 웨지 게이트 밸브

대기 밸브 고품질 청동 웨지 게이트 밸브 브론즈 웨지 게이트 밸브는 ASTM B62 사양에 따라 동메달 밸브 본체, 브론즈 밸브 트림, 나사산 연결 및 밸브 커버를 채택합니다. 또한 정밀 캐스팅 웨지 게이트 디자인을 채택합니다. 고강도 알루미늄 청동 재료는 부식/마모에 내성이 있습니다. 다양한 드라이브/연결 방법이 다양한 파이프 라인에 적합합니다.

문의 보내기

제품 설명

WAITS 밸브 내구성있는 브론즈 웨지 게이트 밸브의 경우, 게이트는 핸드 휠을 회전 시키거나 구동 장치를 통해 밸브 스템을 구동하여 밸브 시트 밀봉 표면에서 점차적으로 들어 올려집니다. 압력 범위 CL150 ~ CL300 PN10 ~ PN16. 밸브는 상승 줄기 작동을 채택하며 단단한 웨지 디스크가 장착되어 있습니다. 식수에 적합하지 않습니다. 맞춤형 컨텐츠에 대해 알려주는 메시지를 보내 주시면 언제든지 온라인 상태입니다.

작업 원칙 :
게이트 리프트 높이가 밸브의 공칭 직경의 약 1 배에 도달하면 유체 채널이 차단 해제되고 밸브가 완전히 열립니다. 실제로 사용하면 밸브 스템의 상단은 일반적으로 전체 개방 표시로 사용됩니다. 상단 위치에 도달 한 후, 핸드 휠은 일반적으로 온도 변화로 인한 잠금을 방지하기 위해 실제 완전히 열린 위치로 1/2에서 1 회전합니다. 핸드 휠 또는 구동 장치가 반대 방향으로 회전하면 밸브 스템은 게이트를 내려 오게하고 게이트 밀봉 표면은 점차 밸브 시트 밀봉 표면에 맞습니다. 밀봉은 배지의 흐름을 방지하기 위해 외부 힘 또는 중간 압력을 통해 밸브 시트에 게이트를 단단히 눌러 달성됩니다.

구현 표준 브론즈 웨지 게이트 밸브
디자인 표준	API600/API6D EN1074-1
플랜지 표준	ASME B16.5/ASME B16.47- A/B/EN1092
연결	Rf.rtj, ff.bw.sw
수락을 테스트하십시오	API 598
구조 길이	API 6D ASME B16.10 EN558
압력 및 온도 등급	ASME B16.34
화재 테스트	6FA 화재 화재 607
낮은 누출 표준	ISO 15848-1, API 622
반응 방지 디자인	Nace MR 0175

애플리케이션 브론즈 웨지 게이트 밸브
크기	NPS 1/2 ″ ~ NPS 12 ″ DN50 ~ DN300
압력 범위	CL150 ~ CL300 PN10 ~ PN16
온도 범위	-20 ℃ ~ 250 ℃
애플리케이션	물, 해수, 오일, 증기, 천연 가스 및 약한 부식성 액체에 적용 할 수 있습니다. 하드 씰 유형은 입자를 함유 한 배지 또는 고온을 처리 할 수 있습니다.
드라이브 모드	핸드 휠 작동, 기어 작동, 공압 작동, 전기 작동, 유압 작동
밸브 본체	Al- 청동
밸브 시트	EPDM, PTFE, NBR. Al -Bronze, Int+STL
밸브 스템	F304 -F316, AL- 청동

성능 특성
Bronze Wedge Gate 밸브는 유체 저항이 낮은 밸브 본체 내부에 직선 미디어 채널을 갖추고 있으며 미디어는 유량 저항이 낮은 직선으로 흐르고 시스템 압력 손실을 효과적으로 감소시킬 수 있습니다.
정지 밸브와 비교하여 게이트의 이동 방향은 매체의 흐름 방향에 수직이므로 개방 및 닫는 것이 더 쉬워집니다.
매체는 양방향으로 흐를 수 있으며 설치 중에 매체의 흐름 방향을 고려할 필요가 없으며, 이는 다른 파이프 라인 시스템에서 설치 및 사용하기에 편리합니다. 간단한 외관과 비교적 짧은 구조 길이가 있으며, 이는 설치 공간이 제한되는 경우에 더 유리합니다. 제조 처리가 우수하고 광범위한 응용 프로그램이 있습니다.
제품은 핸드 휠을 작동 할 수 있습니다. 기어 작동; 공압 운영; 전기 운영; 유압 작동

Bronze Wedge Gate Valve
