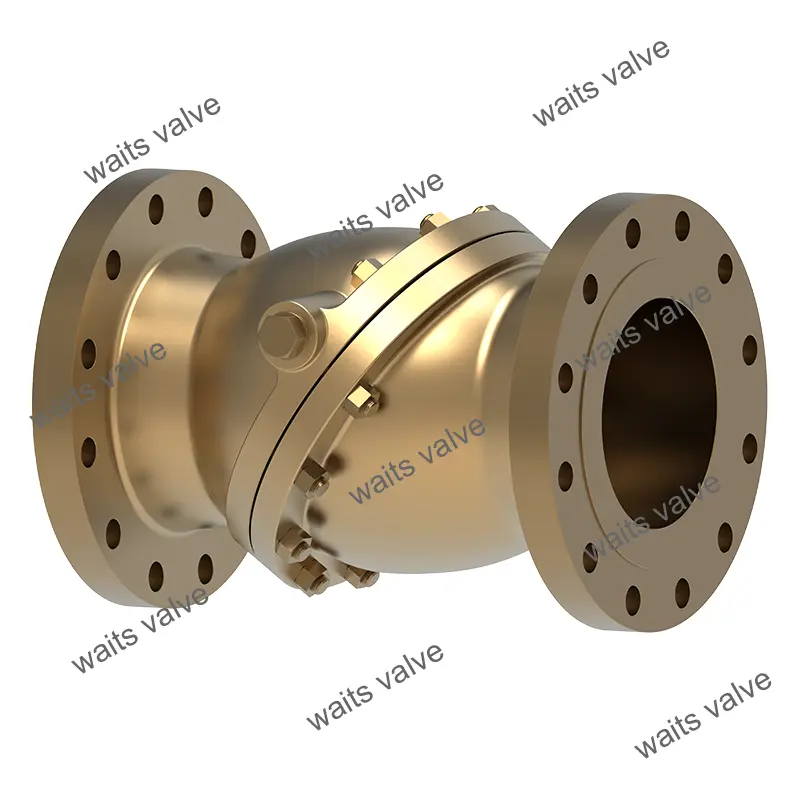

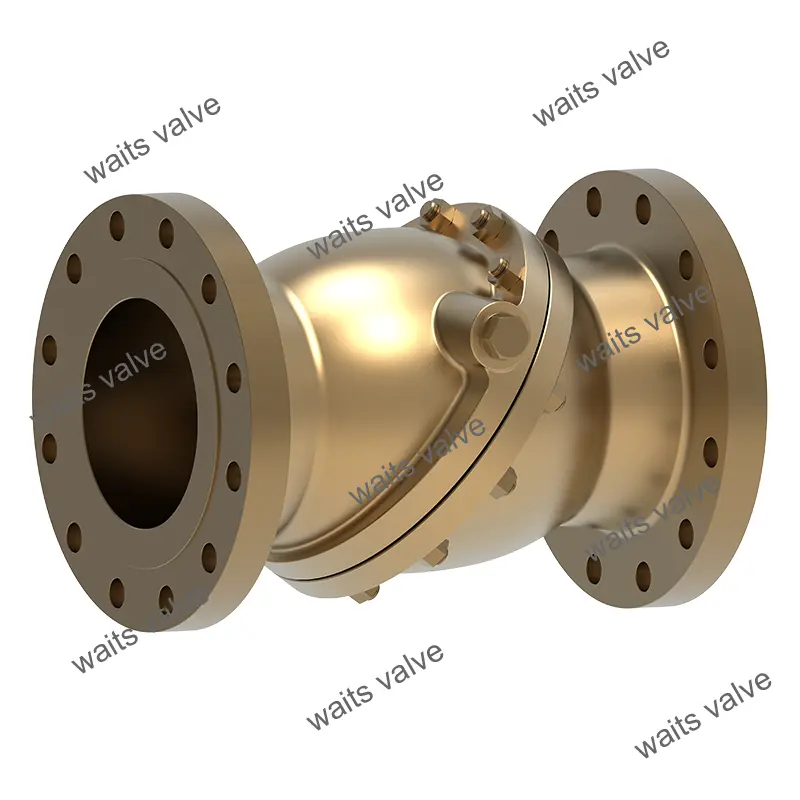

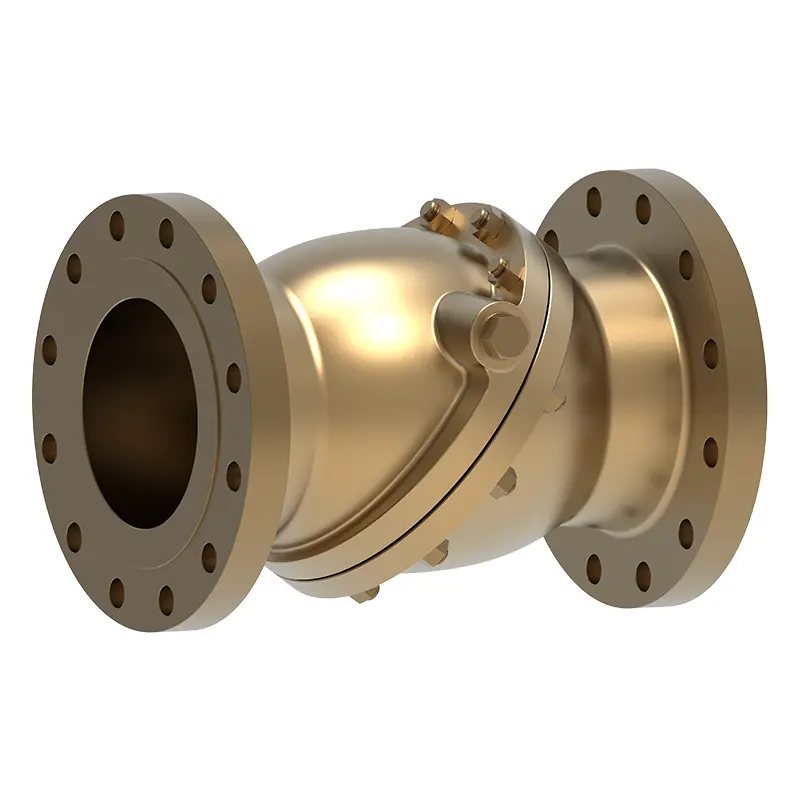

청동 기울어 진 디스크 체크 밸브

청동 기울어 진 디스크 체크 밸브는 고품질 청동으로 만들어져 쉽게 부식되지 않습니다. 해수, 담수, 냉각 시스템, 조선 엔지니어링, 산업 장비 및 기타 분야에서 널리 사용됩니다. Waits Valve는 ISO9001 품질 관리 시스템을 준수하며 설계 및 생산 된 고품질 밸브는 극도의 운영 문제를 견딜 수 있습니다. 우리는 30 개국 이상에서 에너지 회사의 장기 파트너가되었습니다.

문의 보내기

제품 설명

대기 밸브 브론즈 틸트 디스크 체크 밸브는 절묘한 구조, 고품질 및 내구성을 가진 편도 체크 장치입니다. 경사 디스크 디자인을 채택하여 전방 흐름에서 열리고 역 흐름에서 빠르게 닫힙니다. 중간 및 저압 파이프 라인 시스템에서 중간 역류를 방지하는 데 적합합니다. 특정 환경에서 최고의 비용 효율성이 있습니다.
청동 기울어 진 디스크 체크 밸브는 경사 디스크 구조를 채택하여 유체의 한 가지 방법 제어를 달성합니다. 내마모성, 내식성 및 고강도 청동으로 만들어졌습니다. 유체 흐름 안정성에 대한 요구 사항이 높고 일부 정밀 장비의 냉각 시스템, 고층 건물의 물 공급 시스템, 펌프 콘센트 또는 물 공급 시스템 및 배수 시스템과 같은 물 또는 석유를 매체 또는 석유와 같은 파이프 라인 시스템에 적합합니다.

구현 표준 브론즈 틸트 디스크 체크 밸브
디자인 표준	API 6D/API 594, BS1868
플랜지 표준	ASME B16.5/ASME B16.47-A/B/EN1092-1/2
연결 방법	RF, NPT, FNPT
테스트 및 수락	화재 598, EN12266
구조 길이	API6D/ASME B16.10/EN558
압력 및 온도 등급	ASME B16.34
내화성 테스트	화재 6FA, 화재 607
낮은 누출 표준	ISO 15848-1, API 622
반응 방지 디자인	Nace MR 0175

Application-Bronze 기울어 진 디스크 체크 밸브
크기	DN50-DN1200, NPS 2＂48＂
압력 범위	ANSI 클래스 150 클래스 600, PN2.0-PN10.0MPA
온도 범위	-20 ℃ ~ 425 ℃
응용 프로그램 범위	해수, 폴리 카보네이트, 폴리에틸렌, 저밀도 폴리에틸렌, 방향족 탄화수소, 액화 천연 가스 (LNG)
드라이브 모드	유압, 공압, 전기, 수동 및 웜 기어 드라이브.
밸브 바디/밸브 덮개	‌C95200, ‌C95400, ‌C95500, ‌C63000, C83600, QA19-4,
밀봉 표면	강화 된 폴리 테트라 플루오로 에틸렌, 파라-폴리 페닐 렌 (RPTFE, PPL), 금속
막대	석면 흑연, 유연한 흑연, 폴리 테트라 플루오로 에틸렌, 철 기반 합금

제품 장점
1. 청동 기울어 진 디스크 체크 밸브는 이중 편심 디스크 디자인을 채택하고 밸브 시트와 밀봉 표면은 닫는 과정에서 점차 접촉하여 노이즈를 제거 할 수 있습니다. 기존 체크 밸브가 닫힐 때 생성되는 큰 소음이 제거되어 파이프 라인 및 장비의 서비스 수명이 연장됩니다.
2. 마이크로 탄성 금속 밸브 시트 설계 에서이 설계는 누출을 방지하고 중간 백 플로우를 방지하여 파이프 라인 시스템의 정상적인 작동을 허용합니다.
3. 경사 디스크 구조는 유량 저항 계수가 낮은 간소화 된 유체 채널을 형성하여 배지가 밸브를 통해 흐르고 파이프 라인 시스템의 작동 비용을 줄일 때 압력 손실을 크게 줄입니다.
4. 나비 디스크 디자인은 개구부 및 닫기에 민감하므로 밸브가 중간 흐름의 변화에 빠르게 적응하고 시간이 지남에 따라 개방 및 닫고 백 플로우를 방지 할 수 있습니다.
5. 동일한 구경의 스윙 체크 밸브와 비교하여, 청동 기울어 진 디스크 체크 밸브는 약 80% 가벼우 며 밸브는 설치, 분해 및 유지 보수에 더 편리하여 파이프 라인 부하가 줄어 듭니다.
