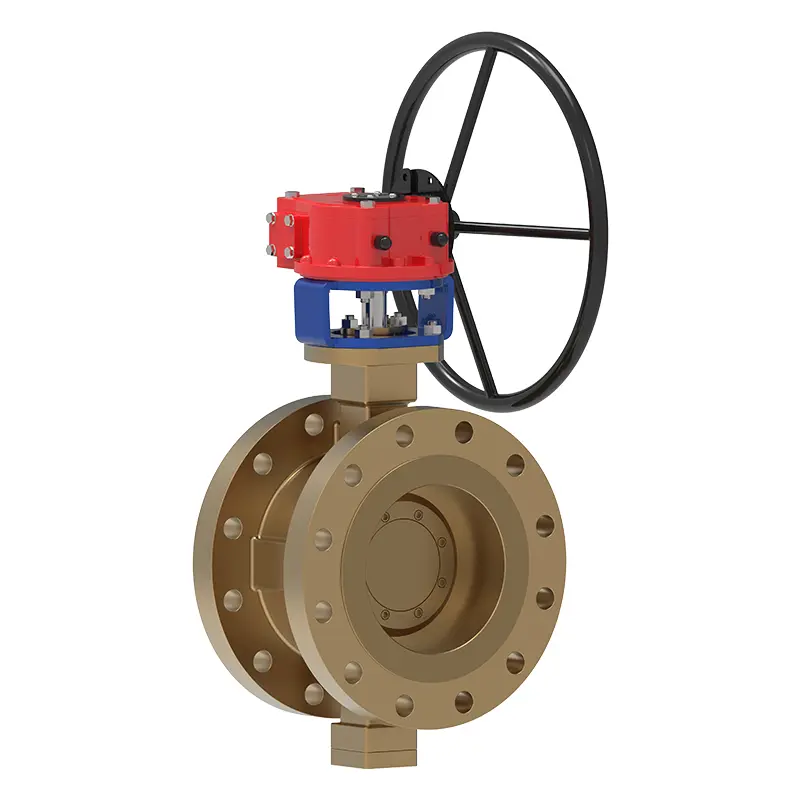

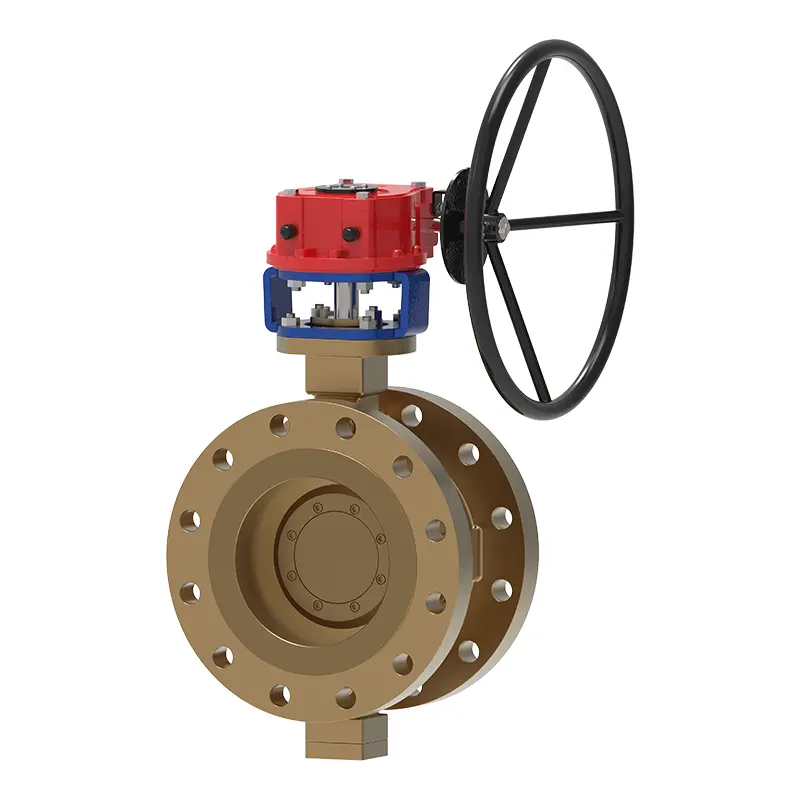

브론즈 트리플 편심 플랜지 나비 밸브

대기 청동 트리플 편심 플랜지 나비 밸브는 트리플 편심 디자인을 채택하여 토크를 줄이고 서비스 수명을 연장합니다. 알루미늄 청동 밸브 본체는 부식/고온 저항성이며 플랜지 연결 및 다중 구동 모드가 장착되어 있으며 석유 화학/에너지 유체 제어에 적합합니다. 이 트리플 편심 구조를 사용하면 나비 밸브는 개구부 및 닫는 동안 나비 디스크와 씰 링 사이에 항상 꽉 끼는 것을 유지합니다.

문의 보내기

제품 설명

Waits Valve에 오신 것을 환영합니다. 우리는 다양한 상업용 및 산업용 청동 트리플 프랜지 플랜지 버터 플라이 밸브를 선택했습니다. 러그 연결을 사용하면 파이프 라인에 쉽게 설치할 수 있습니다. HVAC, 수처리 및 화학적 처리에 적합합니다. 이들은 물 및 하수 처리, 채굴, 발전, 석유, 가스 및 석유 가공, 식품 제조, 화학 및 플라스틱 제조 및 기타 여러 분야를 포함한 거의 모든 산업 공정에 적합합니다.

구현 표준 브론즈 트리플 편심 플랜지 나비 밸브
디자인 표준	화재 609, EN593
플랜지 표준	ASME B16.5/ASME B16.47- A/B/EN1092-1/2
연결	RF, RTJ, FF
수락을 테스트하십시오	화재 598 EN12266
구조 길이	API 6D ASME B16.10 EN558
압력 및 온도 등급	ASME B16.34
화재 테스트	/
낮은 누출 표준	ISO 15848-1, API 622
반응 방지 디자인	Nace MR 0175

Application-Bronze Triple 편심 플랜지 나비 밸브
크기	NPS 2 ″ ~ NPS 80 ″ DN50 ~ DN2000
압력 범위	CL150 ~ CL600 PN10 ~ PN100
온도 범위	-15 4 ~ 425 ℃
애플리케이션	해수, 담수, 증기, 오일, 천연 가스, 화학 원료, 산 및 알칼리 액체 및 기타 매체, 특히 부식성, 고온 및 고압이있는 작업 조건에서 사용할 수 있습니다.
드라이브 모드	수동 레버, 기어 작동, 공압 작동, 전기 작동
밸브 바디/밸브 덮개	Al- 청동
밀봉 표면	유연한 흑연 또는 스텔 라이트가있는 스테인레스 스틸
밸브 스템	스테인레스 스틸 316, 304 또는 강수 경화 스테인레스 스틸,

성능 특성

브론즈 트리플 편심 플랜지 나비 밸브는 게이트 밸브입니다. 게이트는 중앙 샤프트와 중앙 샤프트에 연결된 디스크가있는 나비 모양입니다. 디스크는 밸브 본체 내부에 있으며 중앙 샤프트는 밸브 본체 외부의 핸들에 연결됩니다. 삼중 편심 편심 나비 밸브를 트리플 편심 중심 샤프트 밸브라고도합니다. 나비 플레이트에 설치된 복합 스테인리스 스틸 씰 링은 누출 방지 설계를 실현합니다.

응용 프로그램

밸러스트 및 냉각 시스템을 위해 설계되었습니다.

브론즈 트리플 편심 플랜지 나비 밸브는 석유 및 가스 작동에서 해수 처리에 적합하며 내구성이 있습니다.

담수화 식물

포트 인프라

대기 중 청동 트리플 편심 플랜지 나비 밸브는 트리플 잉글리쉬 구조로 밀봉 성능에 뛰어납니다. 시트와 디스크 사이의 마모를 최소화하면서 가스 매체의 누출 제로를 보장하는 자체 조건 씰을 달성합니다. 알루미늄 청동 재료 자체가 강력한 부식과 내마모성을 제공하고, 단단한 구조 및 내마모성 및 마모 방지 합금 재료의 강화 된 강력한 부식 및 내마모성을 제공하기 때문에 고온, 부식 및 마모에 대한 저항력을 제공합니다. 금속 및 내마모성 및 마모 방지 합금 재료의 강화 및 표면화, 파워, Petrope, 화학 및 파이프로 제공되는 환경에 적합합니다. 미디어. 트리플 엔드 중심 구조로 설계된 밸브의 줄기는 합리적인 힘 분포와 낮은 작동 토크를 보장하여 수동, 웜 기어, 공압 또는 전기 작동 방법을 쉽게 열고 닫을 수 있습니다. 넓은 유량 영역과 낮은 유량 저항 계수를 제공하는 엔지니어링 된 유량 경로를 사용하면 파이프 라인의 압력 손실을 최소화하여 시스템 에너지 소비를 줄이고 전체 효율성을 향상시킵니다.
