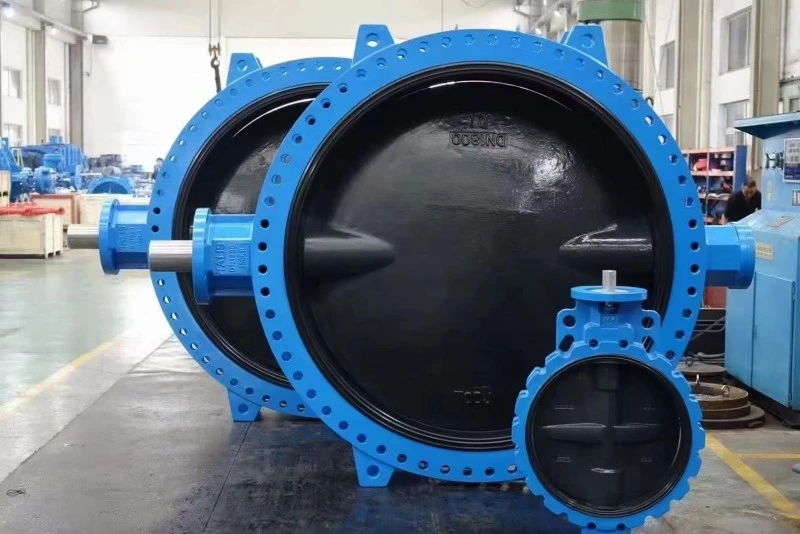

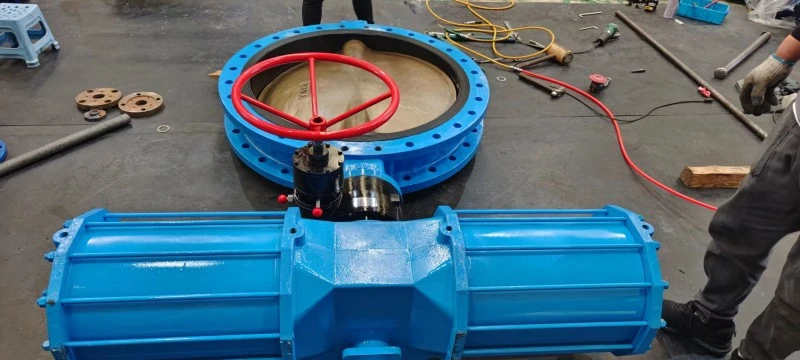

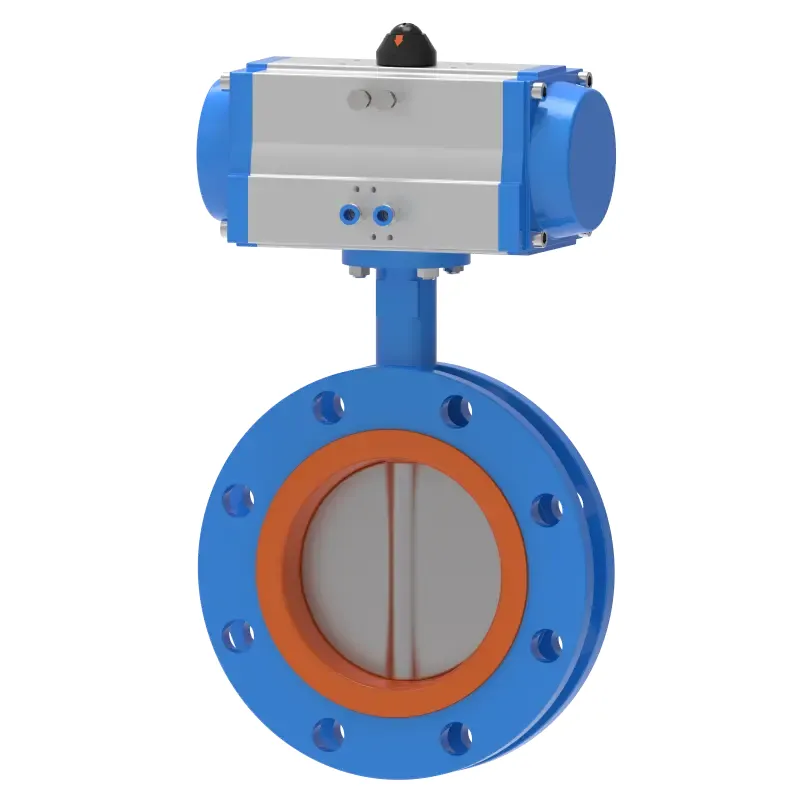

U형 플랜지 버터플라이 밸브

대기 밸브 U형 플랜지 버터플라이 밸브는 내구성이 뛰어나고 크기가 작으며 경량이며 몇 가지 부품으로 구성됩니다. 게다가 빠르게 열고 닫을 수 있습니다. 플랜지 버터플라이 밸브가 완전 개방 위치에 있을 때 버터플라이 플레이트의 두께는 매체가 밸브 본체를 통해 흐르는 유일한 저항이므로 밸브에 의해 생성된 압력 강하는 매우 작으며 더 나은 흐름 제어 특성을 갖습니다. U형 플랜지 버터플라이 밸브의 밀봉 유형은 탄성 밀봉과 금속 밀봉이 있습니다. 탄성 밀봉 밸브, 밀봉 링은 밸브 본체에 내장되거나 버터플라이 플레이트 주위에 설치할 수 있습니다.

특징

1. 버터플라이 밸브는 구조가 간단하고 부피가 적으며 무게가 가벼우며 몇 개의 부품으로만 구성됩니다. 또한 90° 회전만 하면 빠르게 열고 닫을 수 있어 조작도 간편합니다. 동시에 밸브는 우수한 유체 제어 특성을 가지고 있습니다.

2. 구조가 간단하고 컴팩트하며 90° 빠르게 개폐가 가능합니다.

3. 작동 토크가 매우 낮고 에너지가 절약됩니다.

4. 흐름 곡선이 직선을 향하는 경향이 있어 조절 성능이 우수함을 나타냅니다.

5. 다양한 매체에 적합한 광범위한 재료 선택.

90° 회전만 하면 빠르게 열고 닫을 수 있어 조작이 간편합니다. 동시에 U형 플랜지 버터플라이 밸브는 우수한 유체 제어 특성을 가지고 있습니다.

금속 밀봉 밸브의 수명은 일반적으로 탄성 밀봉 밸브보다 길지만 완전한 밀봉을 달성하기는 어렵습니다.

U형 플랜지 버터플라이 밸브와 더블 클램프 버터플라이 밸브 비교

1. 소재(유사성):

밸브 본체: 회주철; 연성이 있는 철; 탄소강.

밸브 디스크: 연성 철(니켈 도금 또는 나일론 코팅); 304/316 스테인레스 스틸; 알루미늄 청동.

밸브 스템: 410/416/304/316 스테인리스 스틸.

밸브 시트: EPDM 고무; 니트릴 고무; 테플론; 불소고무; 헤파렌; 클로로프렌 고무; 금속 밸브 시트.

2. 압력(유사성):

클래스 125/150; PN10/16/25

3. 적용 범위:

U형 플랜지 버터플라이 밸브는 플랜지 연결을 사용하고 끝면 길이가 더 짧다는 점에서 클램프 또는 러그 버터플라이 밸브와 다릅니다.

유량 제어에 버터플라이 밸브를 사용해야 하는 경우 가장 중요한 것은 올바른 크기와 밸브 유형을 선택하는 것입니다. 버터플라이 밸브의 구조적 원리는 특히 대구경 밸브 제작에 적합합니다. 버터플라이 밸브는 석유, 천연가스, 화학, 수처리 등 일반산업뿐만 아니라 화력발전소의 냉각수 시스템에도 널리 사용되고 있습니다.

유량 제어를 위해 U형 플랜지 버터플라이 밸브를 사용해야 하는 경우 가장 중요한 것은 밸브의 크기와 유형을 올바르게 선택하는 것입니다. 버터플라이 밸브의 구조 원리는 특히 대구경 밸브 제조에 적합합니다. 버터플라이 밸브는 석유, 천연가스, 화학, 수처리 등 일반산업뿐만 아니라 화력발전소의 냉각수 시스템에도 널리 사용되고 있습니다.
