기어 플랜지 버터플라이 밸브

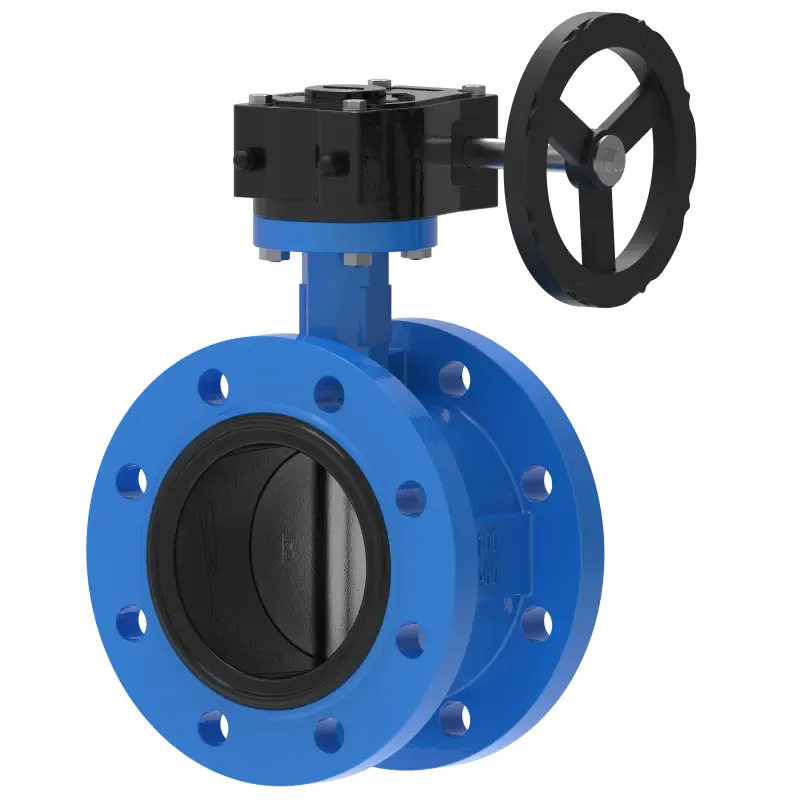

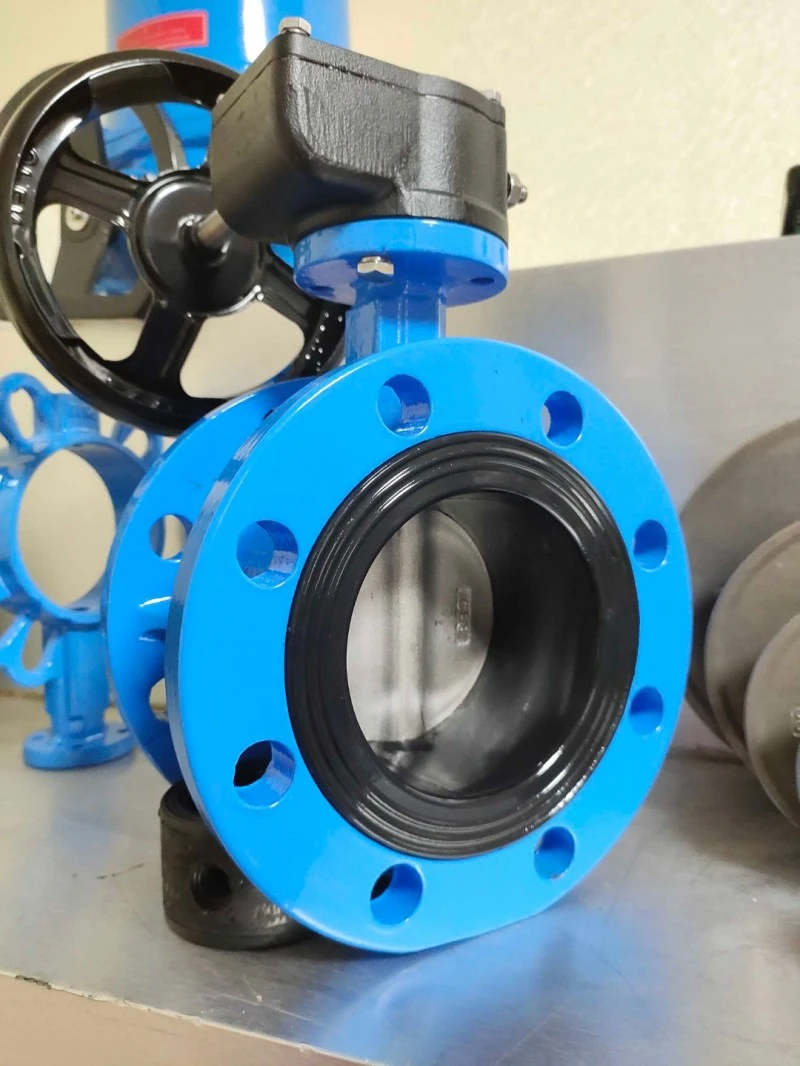

Waits Valve가 생산하는 고품질 Gear Flange Butterfly Valve는 AS4087 PN16 표준을 충족합니다 (기본적으로 표 D와 동일). 잠금 가능한 레버와 슬롯 플레이트 또는 IP67 기어박스가 장착되어 있으며 스테인레스 스틸 샤프트와 시각적 표시기가 있습니다. EPDM 밸브 시트와 디스크는 스플라인 샤프트에 위치합니다(고정되지 않아 가능한 결함 지점 제거). 본 제품은 국제인증을 획득한 제품입니다.

특징

기어 플랜지 버터플라이 밸브는 물 및 폐수 처리는 물론 일반 산업 응용 분야에도 적합합니다.

얇고 콤팩트한 버터플라이 밸브 몸체로 좁은 공간에도 설치가 용이

밸브 몸체는 돌출된 귀와 미터법 나사산으로 주조되었습니다.

러그 버터플라이 밸브는 파이프라인 끝에 설치할 수 있습니다.

밸브 토출단에 플랜지를 설치할 필요가 없습니다.

기어 플랜지 버터플라이 밸브를 열려면 핸드휠을 시계 방향으로 돌립니다.

세부 사항

작동 플랜지는 ISO 5211 표준을 준수합니다. 기어 플랜지 버터플라이 밸브는 수동, 공압 또는 전기 액추에이터와 함께 사용하도록 설계되었습니다.

고무 밸브 시트에는 붕괴 방지, 장력 방지 및 스프레이 방지 기능이 있습니다.

정밀하게 가공된 밸브 디스크는 낮은 작동 토크와 최대 200psi의 효과적인 밀봉을 보장합니다. 유체 역학을 위해 설계된 밸브 디스크는 높은 유속을 달성할 수 있습니다.

통합 밸브 스템 설계로 사용이 간편하고 밸브 디스크의 정확한 위치 지정이 가능합니다.

밸브는 에폭시로 코팅되어 있으며 넥과 기어박스(해당되는 경우)를 쉽게 윤활할 수 있도록 "연료 노즐" 유형의 그리스 피팅을 장착했습니다.

기어 플랜지 버터플라이 밸브는 기어 작동 메커니즘을 갖춘 클램프형 버터플라이 밸브의 플랜지에 적합합니다.

ANSI 클래스 150 강철 슬라이딩 플랜지: AWWA C207-13 및 ANSI # 150 볼트 유형 사양을 준수합니다. 요청 시 구조적 또는 중요 적용 분야에 대한 특정 강철 등급을 제공할 수 있습니다.

ANSI 클래스 150 스테인리스강 슬라이드 플랜지: ATSM 등급 304L 및 316L로 제공됩니다. 이 슬라이드 플랜지는 ANSI # 150 드릴링 유형 사양을 준수합니다.

기능：

동심 구조를 핵심으로 하는 기어 플랜지 버터플라이 밸브는 공조 용수 시스템, 급수 및 배수 파이프라인, HVAC 순환 시스템과 같은 유체 제어 경로에 대한 장비 구축 시나리오에 널리 사용됩니다.

터보 작동은 수동 회전을 통해 정밀한 조정과 안정성을 달성합니다. 가스 소스로 구동되는 공압식, 신속한 반응; 전기식은 제어 모터를 사용하여 원격 및 자동화 작업을 지원합니다.

기어 플랜지 버터플라이 밸브는 합리적인 구조와 쉬운 설치로 미디어의 흐름을 효과적으로 차단하거나 조절할 수 있습니다. 건물의 다양한 파이프라인의 안전한 작동 요구 사항을 충족할 수 있습니다.

크기: 기어 작동 메커니즘을 갖춘 이중 클램프 버터플라이 밸브

별도로 지정하지 않는 한 모든 치수는 인치 단위입니다.
