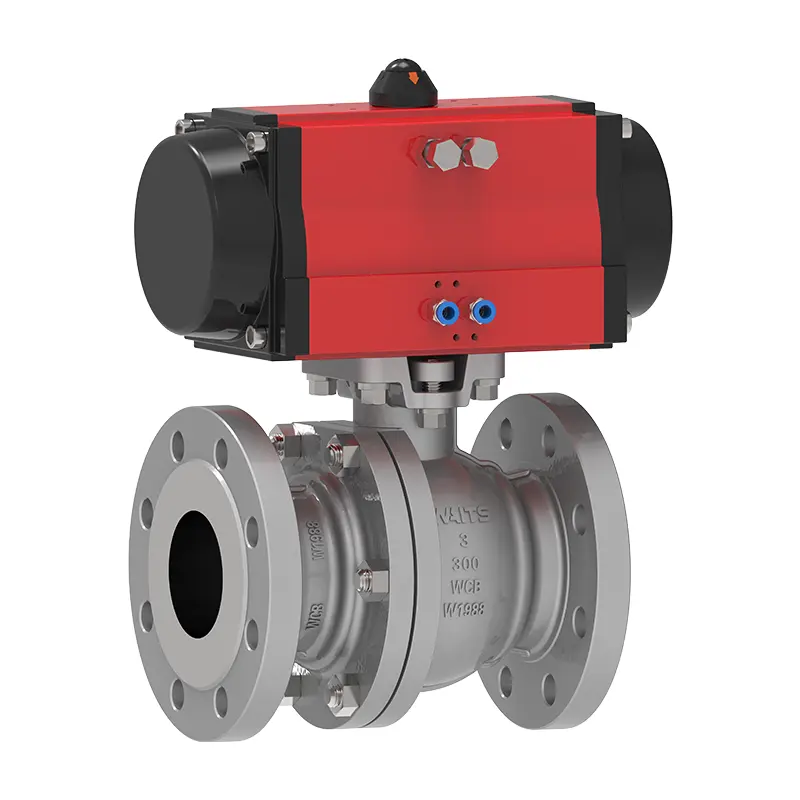

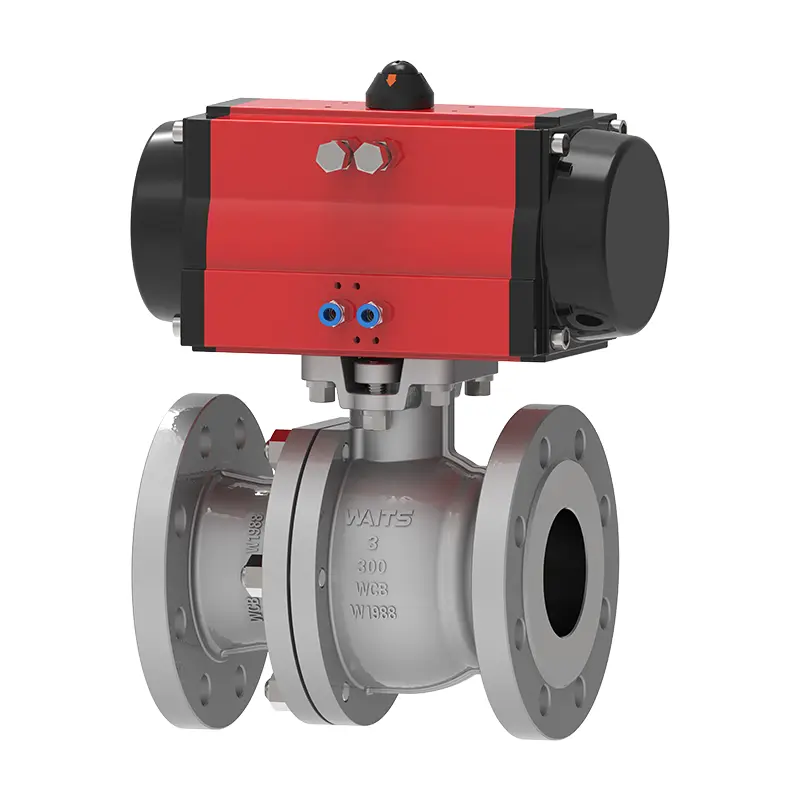

2 피스 공압 플로팅 볼 밸브 (브래킷 포함)

대기 밸브 고품질 2 피스 공압 플로팅 볼 밸브 (브래킷 ‌ ‌)는 볼트와 밸브 커버가 볼트, 소형 구조 및 쉬운 유지 보수로 연결된 2 피스 구조를 채택합니다. 물, 증기, 오일 및 기타 매체의 온/오프 및 스로팅 제어, 특히 화학, 식품 및 제약 산업의 배관 시스템에 매우 적합합니다.

주요 장점은 다음과 같습니다. 빠른 응답 시간; 우수한 밀봉 성능; 긴 서비스 수명.

3 피스 디자인과 비교할 때, 2 피스 플로팅 볼 밸브에는 다음과 같은 장점이 있습니다. 더 작은 발자국, 가벼운 무게, 공간이 제한된 설치에 적합합니다. 저렴한 비용

우리의 2 피스 공압 플로팅 볼 밸브 (Bracket‌ ‌)는 일반, 산업 및 화학 응용 분야에 적합한 유지 보수 무료 2 피스 풀 보어 볼 밸브입니다. 수처리, 화학 물질, 약한 부식성 및 반 부식성 유체에 적합합니다.

작동 모드는 단일 작용 또는 이중 작용이며, 한계 스위치, 솔레노이드 밸브 및 포지셔너를 포함한 일련의 구성 가능한 옵션을 사용할 수 있습니다.

주요 기능 :

사용 가능한 BSP 또는 NPT 인터페이스, 크기 : NPS 2 ″ ~ NPS 24 ″ DN50 ~ DN600 ~ 2 인치 (NPT).

압력 범위 : CL150 ~ CL2500 PN10 ~ PN260

온도 범위 : -20 20 ~ 400 ℃

반 블로 아웃 밸브 스템이 장착되어 있습니다.

2 피스 공압 플로팅 볼 밸브 (브래킷 ‌ ‌ 포함)는 오늘날의 프로세스 제어의 엄격한 요구 사항을 충족합니다. 어셈블리 중에 모든 드라이브 구성 요소는 엄격하게 검사되고 100% 공장이 배송 전에 테스트됩니다.

공압 작동 과정

1. 압축 공기 (0.4–0.7mpa)는 액추에이터 피스톤 또는 기어 메커니즘을 구동하기 위해 입력됩니다.

2. 토크는 밸브 스템 90 °를 회전시키기 위해 출력하여 볼의 통과 방향을 전환합니다 (완전히 개방형/완전히 닫힙니다).

3. 단일 연기 실린더는 스프링 리셋이 필요하지만 이중 작용 실린더는 솔레노이드 밸브 방향 변화를 통해 제어됩니다.

4. rapid 응답 : 공압 액추에이터는 사이클 당 0.05 초의 스위칭 속도를 달성하여 비상 종료 시나리오에 적합합니다.

선택 기준

1. 토크 요구 사항에 따라 단일 연기 또는 이중 연기 공압 헤드를 채우십시오.

부식성 매체를위한 PTFE 씰을 우선시합니다. 고온/고압 응용 분야의 금속 하드 씰을 선택하십시오.

3. ASME B16.5로 설계된 플랜지 페이스는 파이프 라인 호환성을 보장합니다.
