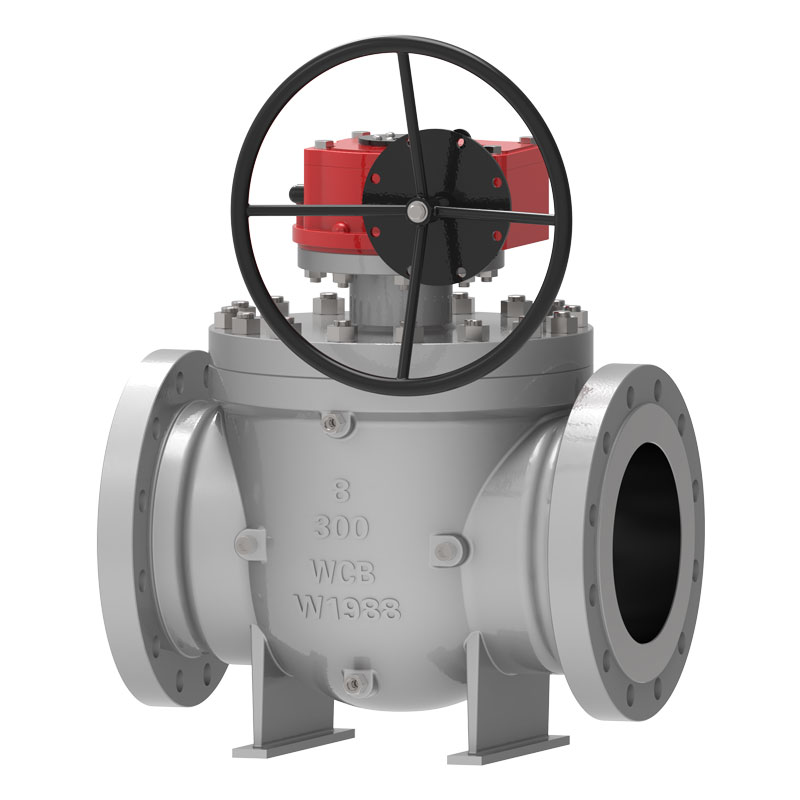

탑 엔트리 볼 밸브

Waits는 대형 밸브 제조업체이자 공급업체입니다. 완전한 생산 라인을 통해 고품질의 상단 입구 볼 밸브를 생산할 수 있습니다. 이 볼 밸브는 API 표준을 엄격하게 준수하여 설계, 생산 및 검사되었습니다. 운전 방식은 고객에게 다양한 솔루션을 제공할 수 있습니다. 우리는 하나 이상의 생산 기지를 보유하고 있으며 배송 능력이 매우 안정적이어서 신규 고객과 기존 고객 모두에게 깊은 사랑을 받고 있습니다.

문의 보내기

제품 설명

상단 입구 볼 밸브는 주로 파이프라인 및 산업 시스템에 사용됩니다. 전통적인 풀 보어 볼 밸브를 기반으로 온라인 유지 관리 및 누출 감소의 장점이 있습니다. 작동 방법은 수동, 기어박스, 공압, 전기, 기액 연결, 전기 유압 연결 등이 될 수 있습니다.

구현 표준

디자인 표준	API 608, API 6D, ASME B16.34
플랜지 규격	ASME B 16.5, ASME B16.47, ASME B16.25,
연결 방법	RF, RTJ, 대역폭
테스트 및 승인	API598, API 6D,
구조적 길이	API 6D, ASME B16.10
압력 및 온도 수준	ASME B16.34,
화재 예방 요구 사항	API6FA API607
낮은 누출 기준	ISO 15848-1, API 622
부식 방지 설계	NACE MR 0103, NACE MR 0175

애플리케이션

크기	NPS1-1/2″~60”DN40~DN1500
압력 범위	클래스150~ 2500 PN10-PN420
Temperature range	;-60*C ~ +260°C
적용 범위	석유, 화학 산업, 야금, 경공업, 발전소, 도시 건설 용수 공급, 저온 작업 조건 및 석유, 가스 및 천연 가스와 같은 장거리 파이프라인.
드라이브 모드	터빈, 공압, 전기
밸브 본체	Forgings：A105, A182 F304, F304L, F316, F316L,F51, F53, A350 LF2, LF3, LF5, Monel, 주물: A216 WCB, A351 CF3, CF8, CF3M, CF8M, A995 4A, 5A, A352 LCB, LCC, LC2
공	Sphere： CS+ENP, A182 F304, F304L, F316, F316L, F51, F53, CS+TCC, CS+Ni60
밸브 시트 지지 링	좌석 지지 링: CS+ENP, A182 F304, F304L, F316, F316L, F51, F53, CS+TCC, CS+Ni55
밸브 시트 인서트	PTFE, RPTFE, 나일론, 데블론, PEEK
밸브 스템	A182 F6a, F316, F51, A105+ENP, AISI 4140+ENP, 17-4PH

성능 특징

1. 상부 입구 볼 밸브와 일반 밸브의 가장 큰 차이점은 파이프라인에서 밸브를 분해하지 않고도 온라인으로 유지 관리할 수 있어 유지 관리 비용이 절감되고 서비스 수명이 연장된다는 것입니다. 용접된 끝 구조를 채택하고 파이프라인에 설치되어 파이프라인 응력의 영향을 받지 않고 밀봉 신뢰성을 보장합니다.
2. 밸브 시트 씰에는 밸브 시트, 밸브 시트 링 및 기타 구성 요소가 포함됩니다. 밸브 시트 링은 축 위치에서 독립적으로 부유할 수 있습니다. 예압 스프링을 통해 밸브 시트는 무압 및 저압 조건에서 밀봉될 수 있습니다. 이 설계는 작동 압력 및 고압 조건에서 밸브를 닫는 기능을 달성하는 데 사용됩니다. 밸브 시트 링 외부에는 O-링과 탄성 링을 삽입하여 밸브 시트와 밸브 본체 사이의 밀봉을 보장합니다. 팽창흑연 사용 현장에 화재가 발생하더라도 씰링 성능을 유지할 수 있습니다. 3. 밸브 시트와 밸브 스템 씰이 손상되어 누출되는 경우 그리스 주입 밸브에서 주입되는 씰링 그리스가 긴급 씰링 효과를 얻을 수 있습니다. 밸브가 정상적인 작동 상태에 있을 때 그리스 주입 밸브를 통해 그리스를 주입하여 밸브 스템과 볼 표면에 윤활유를 바르면 개폐가 더욱 유연해집니다.
4. 지하에 설치된 밸브의 경우 필요에 따라 밸브의 밸브 스템을 늘릴 수 있으며 크기는 고객이 요구하는 대로 설정할 수 있습니다. 그에 따라 모든 하수관, 배기관 및 비상 그리스 주입 장치가 길어지고 기타 관련 파이프 라인은 밸브의 길어진 부분에 가깝습니다. 하수 밸브, 벤트 밸브, 그리스 주입 밸브를 지면에 연결하여 설치하므로 메인 밸브의 정기적인 유지 관리가 용이합니다.
5. The upper and lower valve stems are designed for anti-static according to API6D and ISO17292 standards.
6. 상류에 단일 피스톤 밸브 시트를 사용하고 하류에 이중 피스톤 밸브 시트를 사용하는 경우 밸브에는 이중 차단 기능이 있으며 상류와 하류의 매체를 동시에 차단할 수 있습니다. 온도 상승으로 인해 밸브 캐비티에 유지된 질량이 비정상적으로 가압되면 밸브 시트가 자동으로 압력을 해제할 수 있습니다(상류측으로 배출).
7. 상부 입구 볼 밸브의 볼이 고정되고 표면이 연삭, 광택 및 경화됩니다. 마찰과 작동 토크를 줄이기 위해 볼과 밸브 스템 사이에 슬라이딩 베어링이 설치됩니다.
8. 밸브와 액추에이터 사이의 연결 플랜지는 ISO 5211 표준을 준수하므로 적응과 상호 교환이 더 쉽습니다.
