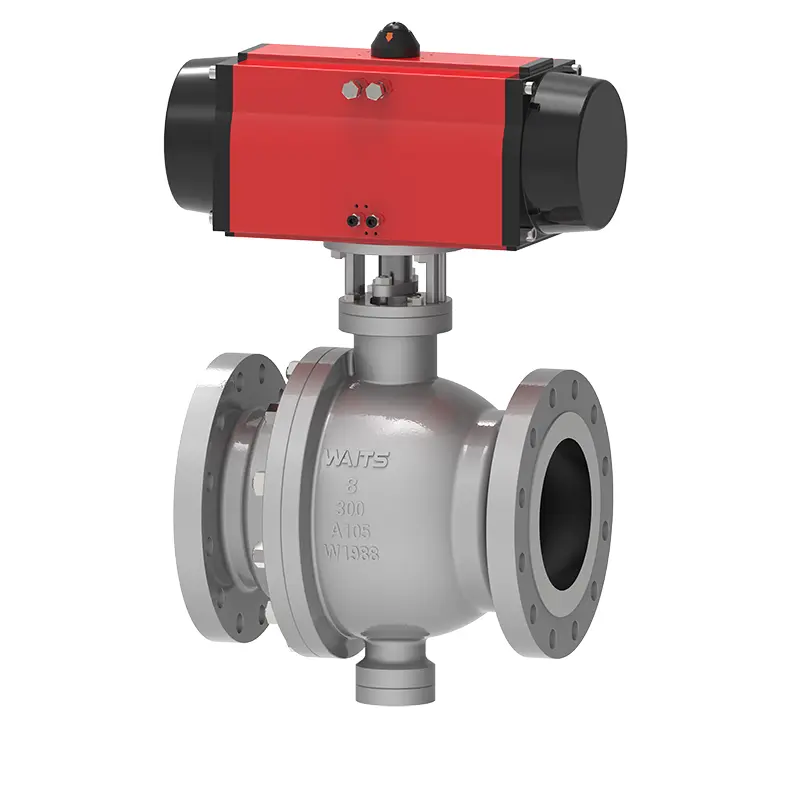

공압 트 루니온 볼 밸브

Waits는 중국에 전 세계 본부를 가진 공압 트루 니언 볼 밸브 제조업체입니다. 우리는 세계 시장의 고객에게 안정적인 공급과 경쟁력있는 가격을 제공 할 수 있습니다. 풍부한 업계 경험과 전문 팀은 제품 품질 및 관련 서비스 수준을 더욱 향상시키는 데 도움이됩니다. API6D/ISO17292/BS5351 등과 같은 생산에 다양한 제조 표준을 사용할 수 있습니다.

문의 보내기

제품 설명

공압 Trunnion Ball Valve는 스틸 볼 밸브이며, 밸브 본체는 고품질 재료로 만들어지고, 볼이 설치되며, 중간 플랜지와 목은 볼트로 연결됩니다. 밸브 시트의 상류 및 다운 스트림은 DBB 기능이있는 단일 피스톤 효과입니다. 동시에 밸브 시트와 볼 사이의 씰에는 전통적인 소프트 씰 구조, 삼각형 링 씰 구조 및 하드 씰 구조의 세 가지 구조가 있습니다.

구현 표준

디자인 표준	API 6D, API 608, ASME B16.34, ISO 17292, BS5351;
플랜지 표준	ASME B 16.5, ASME B16.47, ASME B16.25, ASME B16.11, BS 12627;
연결 방법	RF, RTJ, BW
테스트 및 수락	API598, 6D API, BS12569;
구조 길이	ASME B16.10, BS 558, BS12982, ISO 5752;
압력 및 온도 수준	Asme B16.34 、
화재 방지 요구 사항	API6FA API607
낮은 누출 표준	ISO 15848-1, API 622
반응 방지 디자인	NACE MR 0103, NACE MR 0175

애플리케이션

크기	NPS 1”~ 60”DN25 ~ DN1500
압력 범위	클래스 155 ~ 2500 PN10-PN420
온도 범위	； -196 ~ ~ +260 ℃
응용 프로그램 범위	수돗물, 하수, 건축, 석유, 화학 산업, 음식, 의약품, 섬유, 전기, 조선, 야금, 에너지 시스템 등
드라이브 모드	터빈, 공압, 전기
밸브 본체	조건 ： A105, A182 F304, F304L, F316, F316L, F51, F53, A350 LF2, LF3, LF5, Monel, 주물 ： A216 WCB, A351 CF3, CF8, CF3M, CF8M, A995 4A, 5A, A352 LCB, LCC, LC2
공	구 : CS+ENP, A182 F304, F304L, F316, F316L, F51, F53, CS+TCC, CS+NI60
밸브 시트지지 링	시트지지 링 ： CS+ENP, A182 F304, F304L, F316, F316L, F51, F53, CS+TCC, CS+NI55
밸브 시트 인서트	PTFE, RPTFE, NYLON, DEVLON, PEEK
밸브 스템	A182 F6A, F316, F51, A105+ENP, AISI 4140+ENP, 17-4PH

성능 기능

1. 밸브 스템은 부적절한 작동 가능성을 고려하여 설계되었으므로 밸브 스템이 밸브 본체에서 튀어 나오는 것을 방지 할 수있는 설계가 채택됩니다.

2. 공압 트루 니언 볼 밸브에는 내화성과 정적 장치가있어 특수한 상황에서 더 안정적이고 안전합니다.

3. 비상 밀봉 그리스 분사 포트는 밸브 시트와 밸브 스템의 밀봉 지점에 제공됩니다. 정상적인 밀봉 조건에서는 밀봉 그리스가 의존하지 않지만 밀봉 표면이 손상되고 누출되면 밀봉 그리스는 비상 수리를 위해 주입 할 수 있습니다. 각 그리스 주입 포트에는 그리스 분사 밸브와 사전 매장 된 체크 밸브가 장착되어 있습니다.

4. 배출 밸브는 밸브 바디의 바닥에 밸브 캐비티의 배기 및 배수를 위해 설치됩니다. 배기 밸브는 밸브 바디 상단에 밸브 캐비티의 온라인 배기 및 청소를 위해 설치됩니다. 배수 밸브와 배기 밸브는 분리 밸브 또는 특수 배출 조인트 일 수 있습니다.

5. 제품에는 다양한 구동 장치와 일치하는 연결판이 장착되어 있습니다.

6. 밸브 엔드 재료는 사용자 파이프 라인의 특정 재료 등급에 따라 조정할 수 있습니다. 양쪽 끝에 슬리브가있는 밸브 인 경우 슬리브의 길이는 현장 용접 작업이 밀봉 재료에 영향을 미치지 않도록 할 수 있습니다.

7. 직접 매장 된 디자인이 채택되었습니다. 이러한 종류의 직접 묻힌 밸브의 경우,지면 작동을 용이하게하기 위해 프로젝트에 따라 밸브 스템을 연장하고 해당 그리스 충전, 하수 배출 및 배출 장치를 위해 파이프 라인에서 접지로 확장해야합니다. 직접 매장 밸브의 높이는 고객이 제공합니다.

Pneumatic Trunnion Ball Valve
