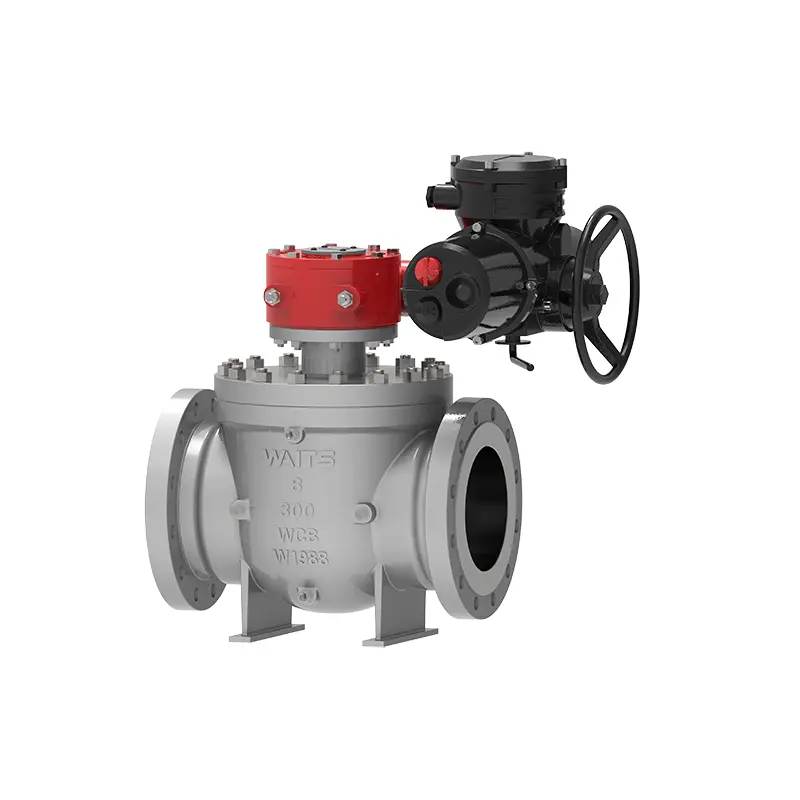

전기 상단 입구 볼 밸브

Waits가 생산하고 제조 한 전기 상단 입구 볼 밸브는 API 표준에 따라 엄격하게 설계, 생산 및 검사되는 고성능 고품질 밸브 제품입니다. 우리는 1994 년 미국에 설립되어 2008 년에 중국에 입국했으며 마침내 Wenzhou에 글로벌 본사를 설립했습니다. 우리는 세계 시장의 고객에게 비용 효율적인 제품을 제공 할 수 있습니다.

문의 보내기

제품 설명

전기 상단 엔트리 볼 밸브는 파이프 라인 및 산업 시스템에 적합합니다. 장점은 온라인 유지 보수 지원 및 누출 감소가 포함됩니다. 전통적인 풀 보어 볼 밸브를 개선했으며 성능이 향상되었습니다.

구현 표준

디자인 표준	API 608, API 6D, ASME B16.34
플랜지 표준	ASME B 16.5, ASME B16.47, ASME B16.25,
연결 방법	RF, RTJ, BW
테스트 및 수락	API598, 6D API,
구조 길이	API 6D, ASME B16.10
압력 및 온도 수준	Asme B16.34 、
화재 방지 요구 사항	API6FA API607
낮은 누출 표준	ISO 15848-1, API 622
반응 방지 디자인	NACE MR 0103, NACE MR 0175

애플리케이션

크기	NPS1-1/2 ″ ~ 60”DN40 ~ DN1500
압력 범위	클래스 155 ~ 2500 PN10-PN420
온도 범위	； -60*C ~ +260 ° C
응용 프로그램 범위	석유, 화학 산업, 야금 산업, 광 산업, 발전소, 도시 건설 급수, 저온 작업 조건 및 석유, 가스 및 천연 가스와 같은 장거리 파이프 라인.
드라이브 모드	터빈, 공압, 전기
밸브 본체	조건 ： A105, A182 F304, F304L, F316, F316L, F51, F53, A350 LF2, LF3, LF5, Monel, 주물 ： A216 WCB, A351 CF3, CF8, CF3M, CF8M, A995 4A, 5A, A352 LCB, LCC, LC2
공	구 : CS+ENP, A182 F304, F304L, F316, F316L, F51, F53, CS+TCC, CS+NI60
밸브 시트지지 링	시트지지 링 ： CS+ENP, A182 F304, F304L, F316, F316L, F51, F53, CS+TCC, CS+NI55
밸브 시트 인서트	PTFE, RPTFE, NYLON, DEVLON, PEEK
밸브 스템	A182 F6A, F316, F51, A105+ENP, AISI 4140+ENP, 17-4PH

성능 기능

1. 일반 밸브와 달리 Electric Top Entry Ball 밸브는 파이프 라인에서 제거 할 필요가 없으며 온라인으로 유지 보수 비용을 줄일 수 있습니다. 밸브는 용접 엔드 구조를 채택하고 파이프 라인에 설치되며 파이프 라인 응력의 영향을받지 않습니다.

2. 밸브 시트 링은 축 위치에 독립적으로 떠 다닐 수 있습니다. 사전로드 된 스프링을 통해 밸브 시트는 제로 압력 및 저압 조건에서 밀봉 할 수 있습니다. 이 설계는 고압 조건에서 밸브의 폐쇄 능력을 실현합니다. 밸브 시트 링의 바깥 쪽은 밸브 시트와 밸브 본체 사이의 밀봉을 보장하기 위해 O 링 및 탄성 고리가 상감됩니다. 일부 고객은 확장 된 흑연이 사용되는 사이트에 밸브를 적용합니다. 현재 화재가 발생하면 밸브가 밀봉 성능을 유지할 수도 있습니다.

3. 손상으로 인한 밸브 시트 및 밸브 스템 씰 누출이 발생하면 그리스 분사 밸브에 의해 주입 된 밀봉 그리스를 비상 밀봉에 사용될 수 있습니다. 정상적인 작업 조건에서, 그리스 분사 밸브에 의해 주입 된 그리스는 밸브 스템과 볼 표면을 윤활하고 개구 및 닫을 때 유연성을 향상시킬 수있다.

4. 지하에 설치된 밸브의 경우 필요에 따라 밸브 스템을 연장하고 고객 요구 사항에 따라 크기를 사용자 정의 할 수 있습니다. 모든 하수 파이프, 배기관 및 비상 그리스 분사 장치는 그에 따라 연장되며 다른 관련 파이프 라인은 밸브의 길이가 길어집니다. 하수 밸브, 배기 밸브 및 그리스 분사 밸브는 정기적 인 유지 보수를 용이하게하기 위해지면에 연결 및 설치됩니다.

5. 상단 및 하단 밸브 스템은 API6D 및 ISO17292 표준에 따라 설계되었으며 정전기를 방지 할 수 있습니다.

6. 단일 피스톤 밸브 시트가 상류로 사용되고 이중 피스톤 밸브 시트가 다운 스트림을 사용하면 밸브는 이중 차단 기능을 달성하고 동시에 상류 및 다운 스트림 미디어를 차단할 수 있습니다. 온도 증가로 인해 밸브 캐비티에 보유 된 재료가 비정상적으로 압력이 가해지면 밸브 시트는 압력을 자동으로 방출하여 상류쪽으로 배출 할 수 있습니다.

7. 전기 상단 입구 볼 밸브의 볼이 고정되어 있으며 표면은 접지되어 세련되고 강화됩니다. 마찰과 작동 토크를 줄이기 위해 볼과 밸브 스템 사이에 슬라이딩 베어링이 있습니다.

8. 밸브와 액추에이터 사이의 연결 플랜지는 적응력이 높고 교체가 쉽게 ISO 5211 표준을 준수합니다.

Electric Top Entry Ball Valve
