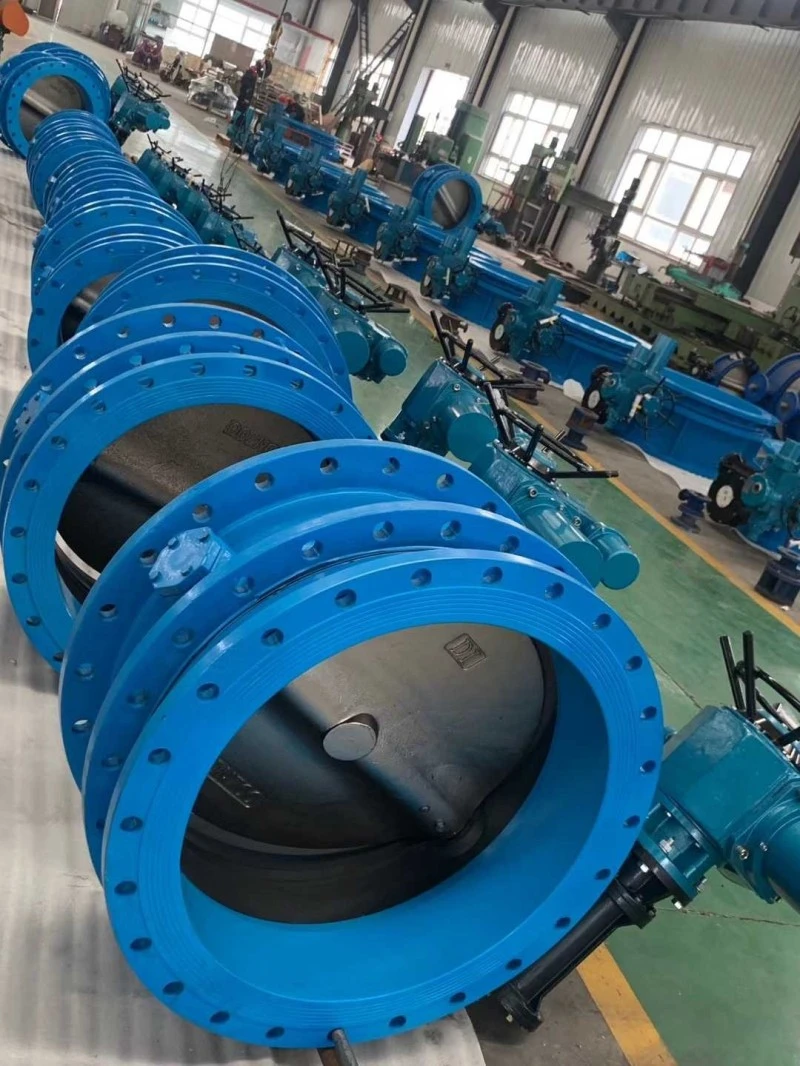

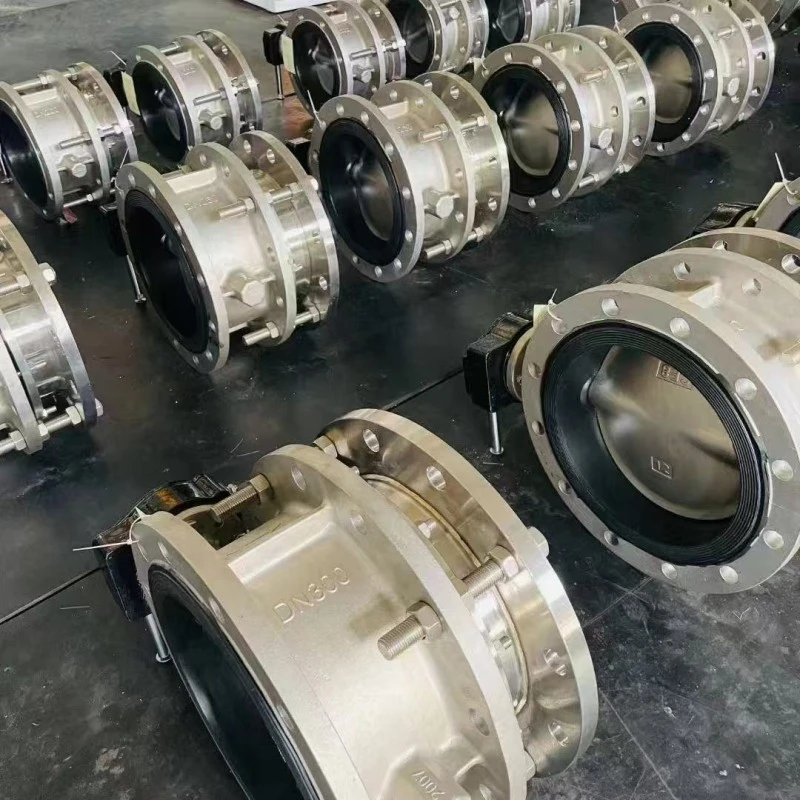

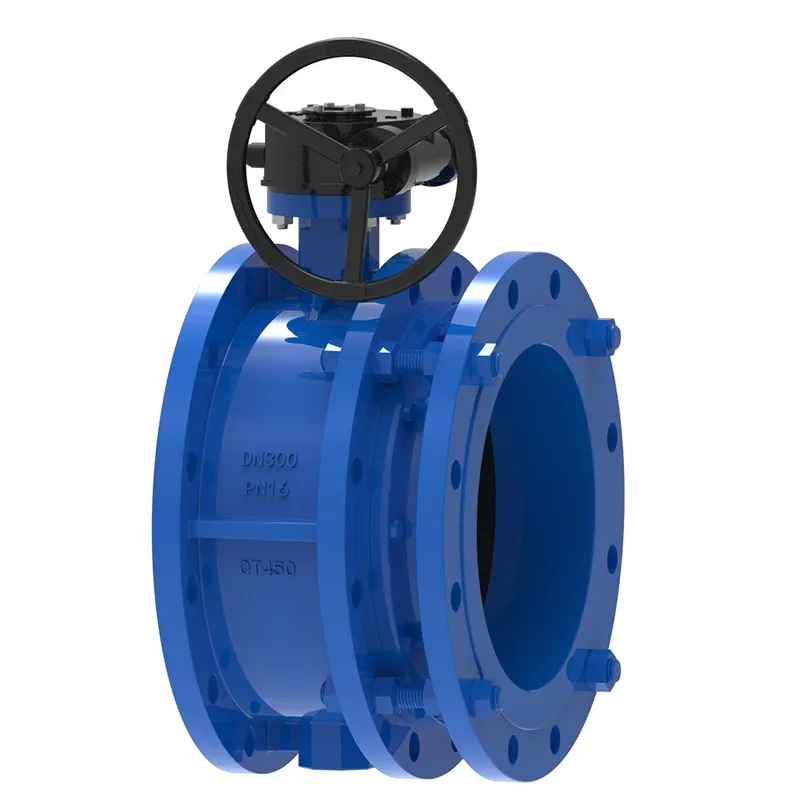

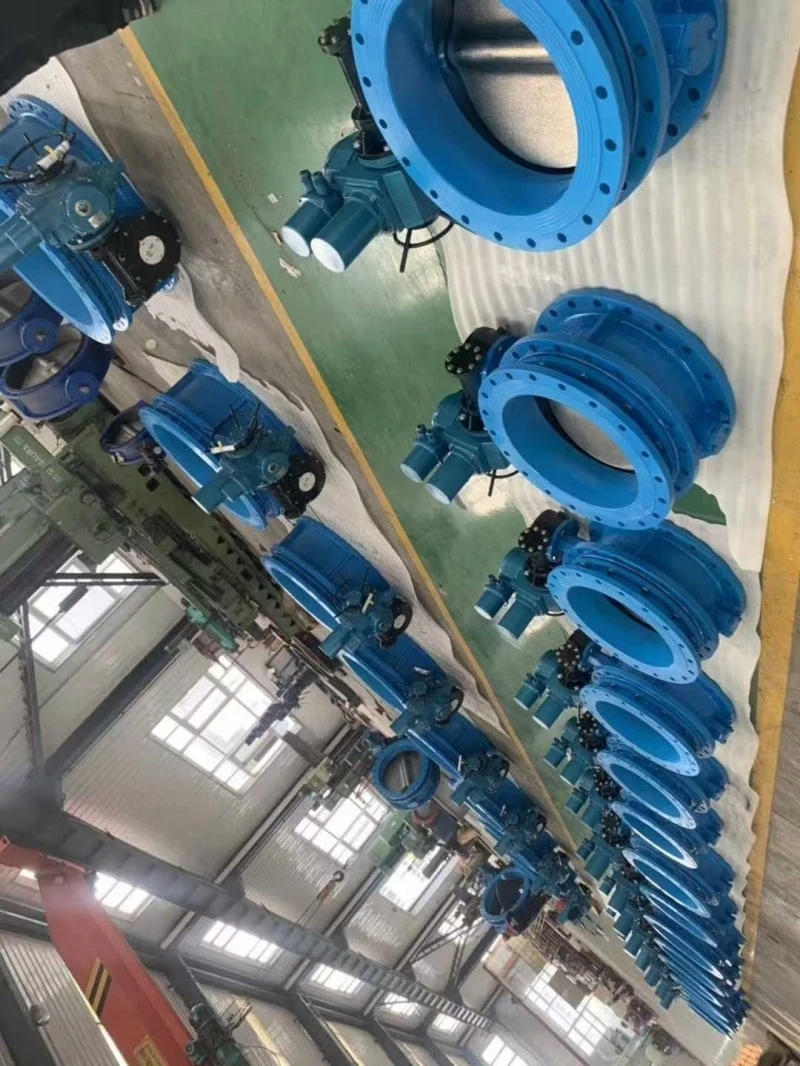

익스팬션 조인트 동심 버터플라이 밸브

첨단 텔레스코픽 동심 버터플라이 밸브의 버터플라이 플레이트는 파이프라인의 직경 방향으로 설치됩니다. 텔레스코픽 버터플라이 밸브 본체의 원통형 채널에서 디스크 모양의 버터플라이 플레이트는 0°에서 90° 사이의 회전 각도로 축을 중심으로 회전합니다. 90°로 회전하면 밸브가 완전히 열립니다. 석유, 화학, 식품, 제약, 섬유, 제지, 전력, 물 공급 및 배수, 흐름 조절, 매체 차단 및 파이프라인 열 팽창 및 수축 보상을 위한 가스 파이프라인에 사용되는 80℃ 이하의 온도에 적합합니다.

장점:

텔레스코픽 동심 버터플라이 밸브(특정 길이 범위 내에서 확장할 수 있는 구조)는 밸브 분해를 용이하게 할 뿐만 아니라 파이프라인 응력을 줄이고 밸브를 보호합니다. 동시에 버터플라이 밸브와 익스펜션 조인트의 설치 방식도 압축해 공간을 더욱 콤팩트하게 만든다. 일반적으로 이러한 종류의 밸브는 특별한 유지보수가 필요하지 않으며, 팽창 및 수축 부분의 누출 및 이탈을 정기적으로 관찰하면 됩니다.

텔레스코픽 동심 버터플라이 밸브의 설치 방법은 확장 조인트만 분해하면 되므로 유지 관리 공간이 많이 절약되고 밸브가 필요 없는 유지 관리가 가능하다는 점에서 큰 장점이 있습니다(버터플라이 밸브는 더 무겁고, 확장 조인트는 더 가벼우며, 노동 강도는 더 낮습니다).

설치 주의사항:

1. 파이프라인 건설 현장에서 확장 플랜지가 분해된 버터플라이 밸브를 분해하는 것은 엄격히 금지됩니다. 현장에서 텔레스코픽 버터플라이 밸브를 반복적으로 늘리거나 줄이는 것은 엄격히 금지되어 있습니다.

2. 팽창 밸브 양쪽 끝의 파이프는 동심원이어야 하며 파이프의 두 플랜지 표면은 평행해야 합니다.

3. 플랜지 고정 볼트는 대칭으로 조여야 하며, 플랜지 고정 볼트를 한쪽으로 힘을 주어 조이지 마십시오.

4. 확장 파이프는 밸브 뒤에 설치됩니다.

5. 팽창밸브의 팽창부는 배관의 모서리나 끝부분에 설치하지 마십시오.

6. 확장 플랜지 버터플라이 밸브는 설치 전에 평평하게 놓아야 하며 마음대로 부딪쳐서는 안 됩니다.

7. 텔레스코픽 동심 버터플라이 밸브의 구조적 길이는 공장에서 최소 길이이며 설치 중에 설치 길이(예: 설계 길이)로 당겨집니다.

파이프라인 사이의 길이가 팽창 버터플라이 밸브의 설치 길이를 초과하는 경우 파이프라인 간격을 조정하고 팽창 밸브가 손상되지 않도록 강제로 당기지 마십시오.

9. 텔레스코픽 동심 버터 플라이 밸브의 버터 플라이 밸브는 어떤 위치에도 설치할 수 있습니다. 온도 보상을 위해 사용할 경우 배관 설치가 완료된 후 팽창 밸브 팽창 배관이 빠지는 것을 방지하기 위해 배관 축을 따라 양쪽 끝에 브래킷을 설치해야 합니다. 브래킷의 지지력은 다음 공식에 따라 계산되며 작동 중에 브래킷을 제거하는 것은 엄격히 금지됩니다.

선택 방법:

텔레스코픽 동심 버터플라이 밸브의 구조적 형태는 동심 텔레스코픽 버터플라이 밸브와 편심 텔레스코픽 버터플라이 밸브의 두 가지 유형으로 구분됩니다. 다양한 작동 메커니즘에 따라 웜 기어 구동 텔레스코픽 버터플라이 밸브, 공압식 텔레스코픽 버터플라이 밸브 및 전기 텔레스코픽 버터플라이 밸브로 나눌 수 있습니다.

다양한 밀봉 재료에 따라 연질 밀봉 텔레스코픽 버터플라이 밸브와 금속 하드 밀봉 텔레스코픽 버터플라이 밸브로 구분됩니다.

텔레스코픽 집중 버터플라이 밸브는 일반적으로 온도 T>80 ℃의 깨끗한 물 파이프라인에 사용되며 파이프라인은 부식성이 없습니다. 단단하게 밀봉된 텔레스코픽 버터플라이 밸브는 온도 T>425 ℃의 증기 열 전달 파이프라인에 일반적으로 사용됩니다. 따라서 텔레스코픽 버터플라이 밸브를 선택할 때 올바른 선택을 위해서는 매체, 온도, 압력 등을 명확히 할 필요가 있습니다.
