3 방향 NPT 볼 밸브

대기 밸브 3 방향 NPT 볼 밸브는 고급 소프트 및 하드 씰 구조를 채택하여 초저 누출을 달성합니다. PTFE 소프트 씰은 저압 조건에서 단단한 밀봉을 제공 할 수 있으며, 금속 하드 씰은 내구성있는 재료와 정밀 연삭로 만들어집니다. 고온, 고압 또는 부식성 환경에있을 때 엔지니어는 제품을 사용하면 누출이 0이됩니다.

문의 보내기

제품 설명

Waits 밸브가 설계하고 생산하는 고품질 3 방향 NPT 볼 밸브는 주로 밸브 바디, 볼, 스템 및 밀봉 장치로 구성됩니다. 핵심 구성 요소로서 볼은 밸브 시트와 밀접하게 협력하여 밀봉을 달성합니다. 각 포트는 쉽게 설치하기 위해 NPT 내부 스레드를 채택합니다. 밸브 스템은 밸브 본체를 통과하고 볼과 연결됩니다. 밸브 스템을 회전시키고 볼은 밸브 본체에서 회전하여 유체 채널의 스위칭 및 제어를 실현합니다.

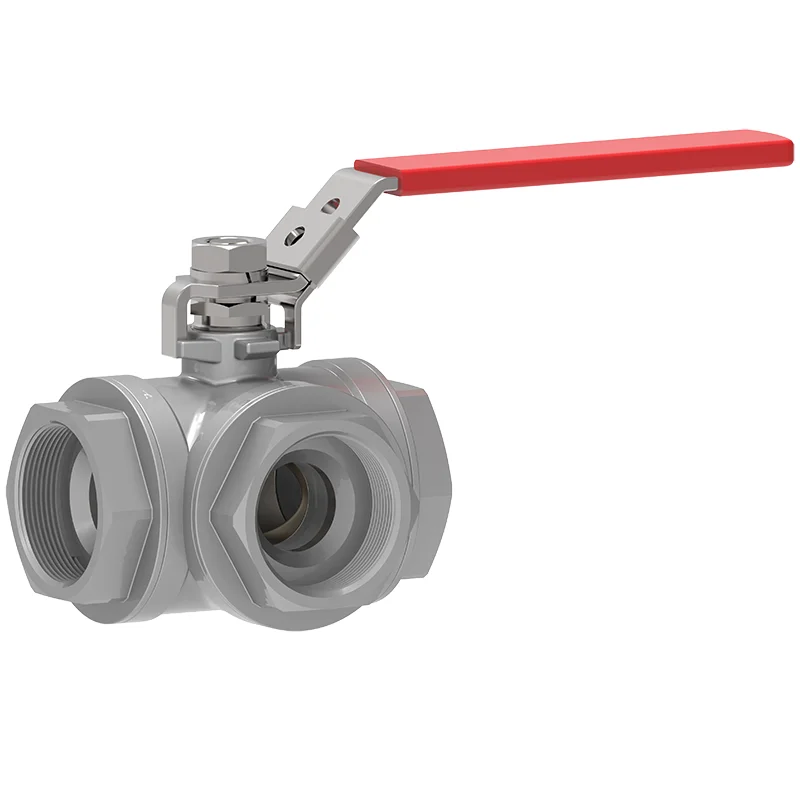

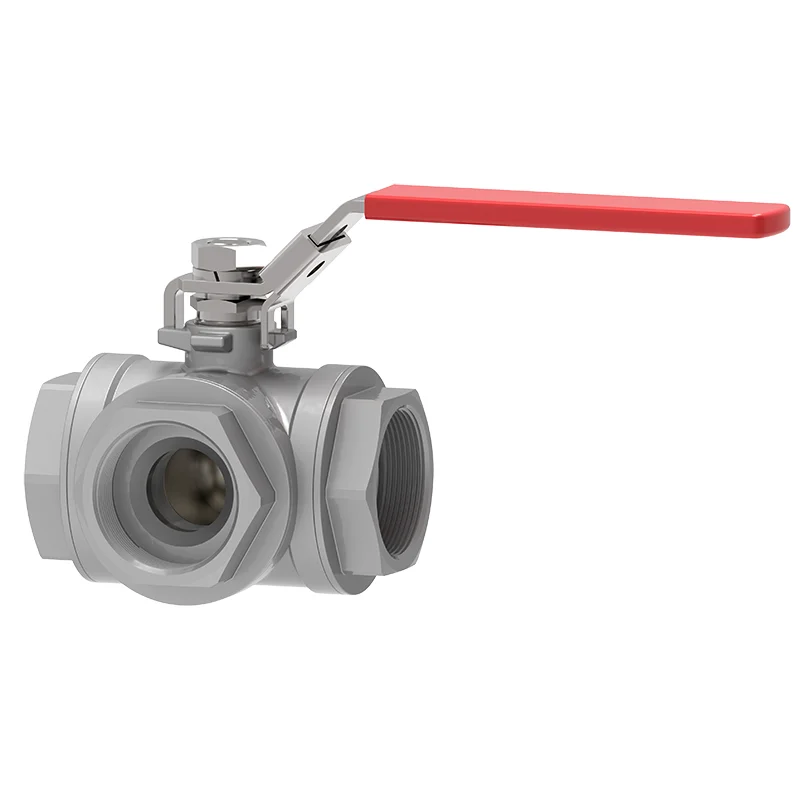

3 방향 NPT 볼 밸브는 스테인리스 스틸 3 방향 "L- 타입"수동 볼 밸브입니다. 밸브는 밸브 본체와 3 개의 포트 용 엔드 캡으로 구성됩니다. 다중 흐름 모드가 필요한 경우, 3 방향 밸브를 사용하여 흐름을 제어 할 수 있습니다. 이 밸브는 3 방향 및 다중 밸브를 설치하지 않고도 동일한 효과를 얻을 수 있습니다.

미디어를 하나의 소스에서 두 개의 다른 위치로, 또는 여러 소스에서 하나의 위치로 전환 해야하는 경우, 3 방향 볼 밸브가 이상적인 선택입니다. 손잡이를 돌려 미디어가 전달되거나 추출 된 탱크를 전환하기 만하면됩니다.

구현 표준 -3- 웨이 NPT 볼 밸브
디자인 표준	API6D/API608/BS5351
스레드 표준	ASME ANSI B1.2
연결	NPT
수락을 테스트하십시오	화재 598 EN12266
구조 길이	API6D/ASME B16.10/EN558
압력 및 온도 등급	ASME B16.34
화재 테스트	API6FA API607
낮은 누출 표준	API 622
반응 방지 디자인	Nace MR 0175

Application-3 방향 NPT 볼 밸브
크기	NPS 1/2 ″ ~ NPS 6 ″ DN15 ~ DN150
압력 범위	CL150 ~ CL2500 PN10 ~ PN260
온도 범위	-20 ℃ ~ 400 ℃
애플리케이션	액체 약의 혼합, 물 흐름 분포 조절, 야금, 제지, 조선, 선박 연료 등
드라이브 모드	유압, 공압, 전기, 수동 및 웜 기어 변속기.
밸브 바디/밸브 덮개	Firstings : A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, 주물 : DI A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2
공	검증 : A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, Monel,
밀봉 표면	밸브 시트 씰은 일반적으로 폴리 테트라 플루오로 에틸렌과 같은 탄성 재료로 만들어집니다.
밸브 스템	A182-F6A-F304-F316-F51 17-4PH/XM-19 ...
밸브 스템 너트	구리 합금
막대	석면 흑연, 유연한 흑연, 폴리 테트라 플루오로 에틸렌, 철 기반 합금
