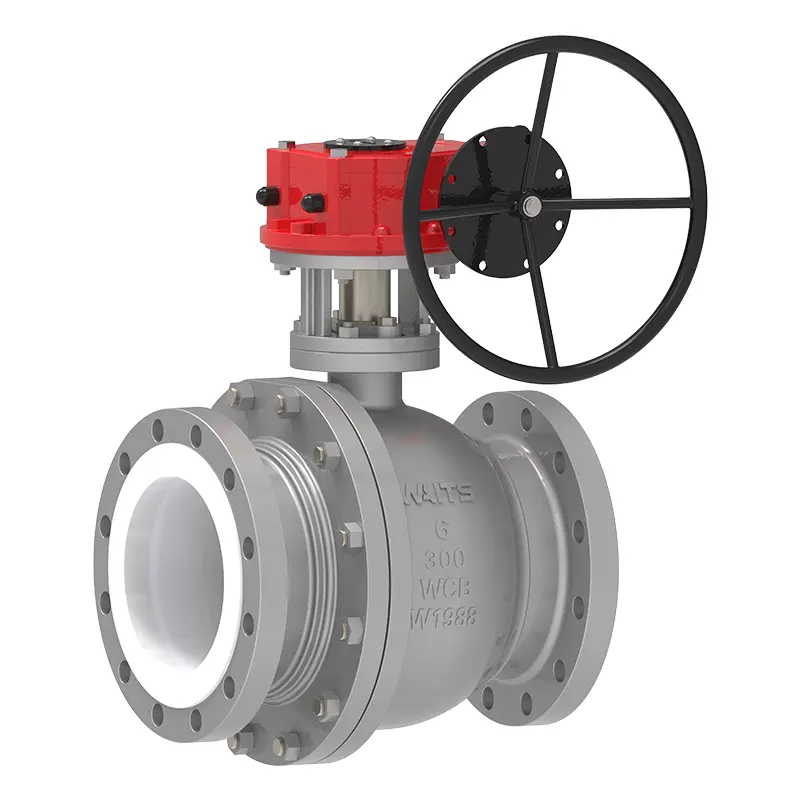

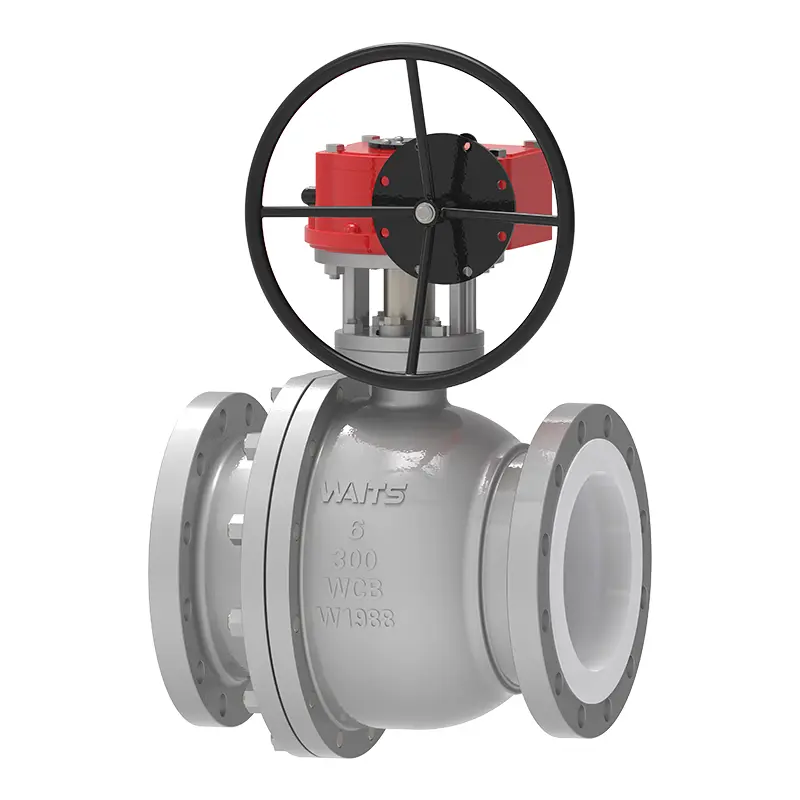

기어 PTFE 늘어선 볼 밸브

대기 밸브 고품질 기어 PTFE Lined Ball Valve는 기어 메커니즘으로 구동되는 밸브입니다. 기어 변속기는 감속 및 토크 증폭을 달성 할 수 있으며 핸드 휠 또는 액추에이터로 쉽게 작동 할 수 있습니다. 특히 큰 구경 또는 고압 행사에 적합하여 수동 볼 밸브에 비해 인력을 더 많이 절약하고 원격 제어를 용이하게합니다. 볼 및 밸브 시트는 일반적으로 금속 또는 비 금속 재료 (예 : PTFE, 금속 하드 씰)로 밀봉되며 신뢰할 수있는 밀봉, 저속 저항 및 빠른 개구/닫기가 있습니다. 화학, 제약, 식품 및 환경 보호와 같은 산업에서 널리 사용됩니다.

Gear PTFE Lined Ball Valve는 직선 흐름 채널을 가지며 포지티브 닫기를 달성하면서 압력 강하 및 유체 난기류를 최소화합니다. 공은 줄기와 무관하므로 닫힌 위치의 밸브 축을 따라 자유롭게 움직일 수 있지만 줄기와 관련하여 회전 할 수는 없습니다. 닫힌 상태에서 선 압력이 공에 적용되면, 볼은 약간 하류로 이동하여 다운 스트림 시트와의 접촉을 유지하여 1 차 봉인을 달성합니다.

늘어선 볼 밸브는 일반적으로 흐름 방향에 관계없이 설치되며 ISO 장착 패드로 인해 자동화 된 생산에 적합합니다.

특징:

1. 낮은 방출 줄기 씰

사전 압축 된 솔리드 PTFE 포장 고리와 조절 가능한 포장선 덕분에 낮은 배출량이 달성됩니다. 볼은 닫힌 위치에서 줄기와 독립적으로 움직일 수 있기 때문에 줄기 씰의 압력 유발 측면 하중이 제거되어 수천 사이클 후에도 우수한 줄기 밀봉을 제공합니다.

2. 블로우 아웃 방지 줄기

Gear Ptfe Lined Ball Valve에는 효율적인 STEM 디자인이 있습니다.

3. 반 정적 장치

줄기와 신체 사이의 반 정적 연결은 스프링에 의해 달성됩니다.

4. 셀프 보상 밸브 시트

밸브 시트는 고압 또는 저압에 관계없이 항상 최소 작동 토크로 안정적인 밀봉을 제공하도록 설계되었습니다.

5. 안감

밸브 내부에 고정 된 순수한 PFA 라이닝, 진공 응용 분야에 적합합니다.

제품 유지 보수 노트

1. 건조 연삭 및 마모를 방지하기 위해 웜 기어 (리튬 기반 그리스 사용)를 규정 적으로 윤활하십시오.

2. 충격 하중을 피하기 위해 작동 중에 핸드 휠을 천천히 방출하여 변속기 구성 요소를 손상시킵니다.

3. 온도 및 과잉 압력 작동은 금지됩니다 (고온에서 형광성은 고온에서 변형이 발생하기 쉽다).

4. 셧다운 유지 보수 중에 손상 (기포 또는 균열 등)에 대한 안감을 표시하고 즉시 교체하십시오.

제품 장점

1. 외부 절약 및 효율성

기어는 속도를 줄이고 토크를 증가시켜 큰 직경 밸브의 작동력을 크게 줄입니다.

2. 전제 제어

핸드 휠은 정밀 제어가 필요한 시나리오에 적합한 개구부의 미세 조정 (예 : 유량 조절)을 위해 여러 회전이 필요합니다.

3. 신뢰할 수있는 구조

변속기 구성 요소는 내마모성이며 서비스 수명이 긴 금속 재료 (예 : 구리 합금 기어 및 스테인레스 스틸 샤프트)로 만들어집니다.
