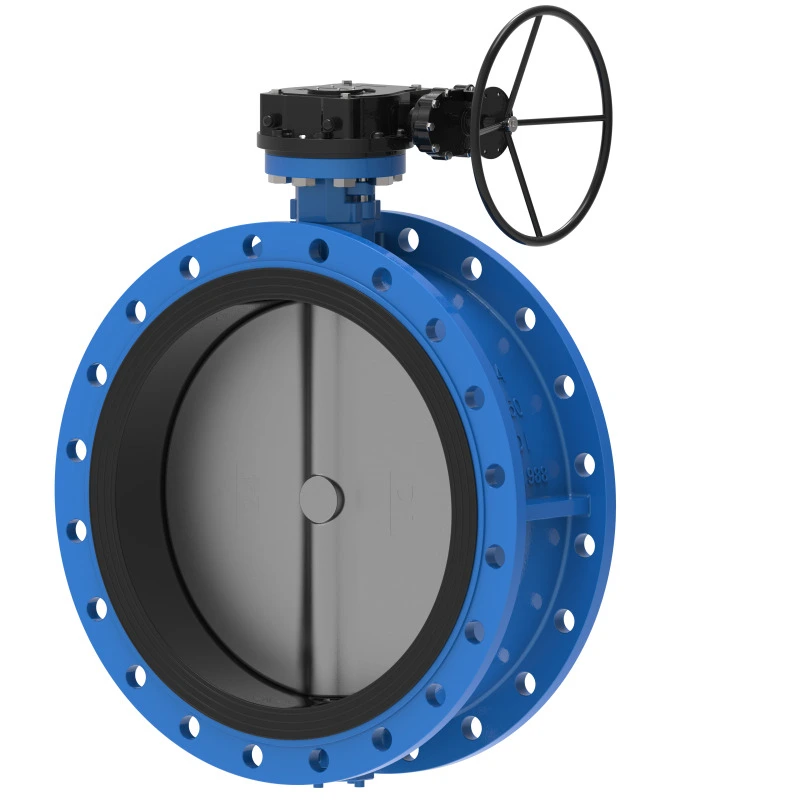

기어 플랜지 동심 버터플라이 밸브

기어 플랜지 동심 버터플라이 밸브는 다양한 설치에 맞게 사용자 정의할 수 있습니다. 내부 지지 시트는 수직 장착 시 디스크 처짐 및 누출을 방지합니다. 최대 DN2400(96")까지 사용 가능합니다.

제품 설명

대형 플랜지 동심 버터플라이 밸브는 도시 용수 및 발전소 냉각 시스템에 이상적입니다. 저유량 저항 설계로 안정적인 고유량 성능을 보장합니다. 안정적인 밀봉과 효율적이고 신뢰할 수 있는 작동을 위해 수동, 공압 또는 전기 작동이 가능합니다.

구현 표준

디자인 표준	API 609, EN 593, BS 5155, GOST
최종 표준	ANSI B16.1 CL. 125LB 및 B16.5 CL. 150LB DIN 2501 PN6/PN10/PN16/, EN 1092 PN6, PN10 및 PN16 AS 2129 표 D 및 E BS 10 표 D 및 E MSS SP44 CL. 150LB AWWA C207 150LB ISO 2531 PN6, PN10 및 PN16 ISO 7005 PN6, PN10 및 PN16
검사 및 테스트	API 598, ISO 5208, EN 12266-1, GOST
대면	AP 609, EN 558, ISO 5752, MSS SP 67, DIN 3202
상단 플랜지	ISO 5211

애플리케이션

작동 온도	-45℃~150℃
크기	2"-80", DN50-DN2000
사용압력 / CWP	16바 10바
껍데기	24바 15바
밀봉하다	18바 10바
공기 테스트	6바 6바
운영 환경	밸러스트 및 빌지 시스템 화학 처리 담수화 플랜트, 시추 장비, 식수 건조분말, 식품 및 음료, 가스플랜트 HAVC 광업, 제지 산업, 모래 처리, 해수, 설탕 산업 열기술 수처리 폐수
연산자	레버, 기어, 전기, 공압 등
본체 재질	주철, 연성철, 탄소강, 스테인레스강, AL-청동 등
디스크	주철, 연성철, 탄소강, 스테인레스강, AL-청동
줄기	2CR13 F304 F316 F51 F53 모넬 K500
좌석	BUNA NBR EPDM VITON PTFE HEPDM 네오프렌 하이팔론 천연 고무
