연성 철 y 스트레이너

대기 밸브 연성 철 아이 트레이너는 파이프 라인 시스템을 보호하기 위해 한 조각의 고강도 및 고품질 연성 아이언 쉘을 사용합니다. 우리 팀이 설계 한 Y 형은 압력 손실이 낮은 불순물을 효과적으로 필터링 할 수 있습니다. 산업 및 시민 파이프 라인에서 일할 때이 제품을 매우 유용하고 도움이된다고 생각할 것입니다!

문의 보내기

제품 설명

대기 밸브 철분 격리 균형 연성 철 y 스트레이너는 미립자 물질을 필터링하는 데 도움이됩니다. Y 유형 필터에는 PT 포인트, 배기 포트 및 액세서리를 연결하기위한 여러 스레드 인터페이스가 포함되어 있습니다. 또한 통합 스테인레스 스틸 천공 필터도 함께 제공됩니다. 이 엄격한 디자인은 당신의 마음의 평화의 기초입니다!

작업 원칙

유체가 파이프 라인에서 대기성 연성 철 y 스트레이너로 들어가면 먼저 "Y"형태의 공동으로 흘러 들어갑니다. 필터의 동작 하에서, 불순물은 필터 외부에서 가로 채는 반면, 깨끗한 유체는 필터를 통해 필터 배출구로 통과하고 파이프 라인에서 계속 흐릅니다. 필터링 프로세스가 계속됨에 따라 불순물은 필터 표면에 점차 축적됩니다. 필터가 어느 정도 막히면 필터 입구와 출구 사이의 압력 차이가 증가하여 유체의 정상적인 흐름에 영향을 미칩니다. 현재 필터를 청소하거나 교체해야합니다.

구현 표준 -Ductile Iron Y-Strainer
디자인 표준	API 6D, EN1074
플랜지 표준	ASME B16.5/ASME B16.47- A/B/EN1092-1/2
연결	NPT, RF, FF, RTJ, BW, SW
수락을 테스트하십시오	화재 598 EN12266
구조 길이	API6D/ASME B16.10/EN558
압력 및 온도 등급	ASME B16.34
화재 테스트	6FA 화재 비행 607
낮은 누출 표준	ISO 15848-1, API 622
반응 방지 디자인	Nace MR 0175
응용-y 결절 철 y-strainer
크기	NPS 1/4 ″ ~ NPS 12 ″ DN6 ~ DN300
압력 범위	CL125 ~ CL150 PN10 ~ PN25
온도 범위	-20 ℃ ~ 300 ℃
애플리케이션	냉수, 온수 (온도는 일반적으로 ≤120 ℃이며 주철의 열 안정성에주의를 기울여야한다); 가정용 물, 산업 순환 물, 소방수, 압축 공기 (주철의 과잉 압박을 피하기 위해 압력 1.6mpa이어야 함); 비유 성 가스 (예 : 질소, 이산화탄소 등); 윤활유, 유압 오일 (강력하게 부식성 오일, 밀봉을 검증해야 함); 저조도 연료 (예 : 디젤, 강한 용매와의 장기 접촉과 같은)는 피해야합니다).
밸브 본체	주철
필터	F304, F304L, F316, F316L, 아연 도금 철 와이어, 구리선

성능 특성

대기성 연성 Iron Y-Strainer는 "Y"형태의 구조에서 이름을 유래하며, 이는 스트레이너 내에서 부드러운 유체 흐름을 보장하고 흐름 저항을 줄이기 위해 설계되었습니다. 일반적으로 플랜지 또는 스레드 연결과 같은 탈착식 설계가있어 필터 화면이 막히게되면 쉽게 청소하거나 교체 할 수 있습니다. 간단한 구조와 유연한 설치 옵션을 사용하면이 스트레이너는 파이프 라인 레이아웃에 따라 수평 또는 수직으로 장착 할 수 있습니다. 또한 분리 가능한 설계는 편리한 유지 보수를 용이하게합니다. 작업자는 특수 도구없이 청소 또는 스크린 교체를 위해 스트레이너를 쉽게 분해하여 유지 보수 비용과 복잡성을 줄일 수 있습니다.

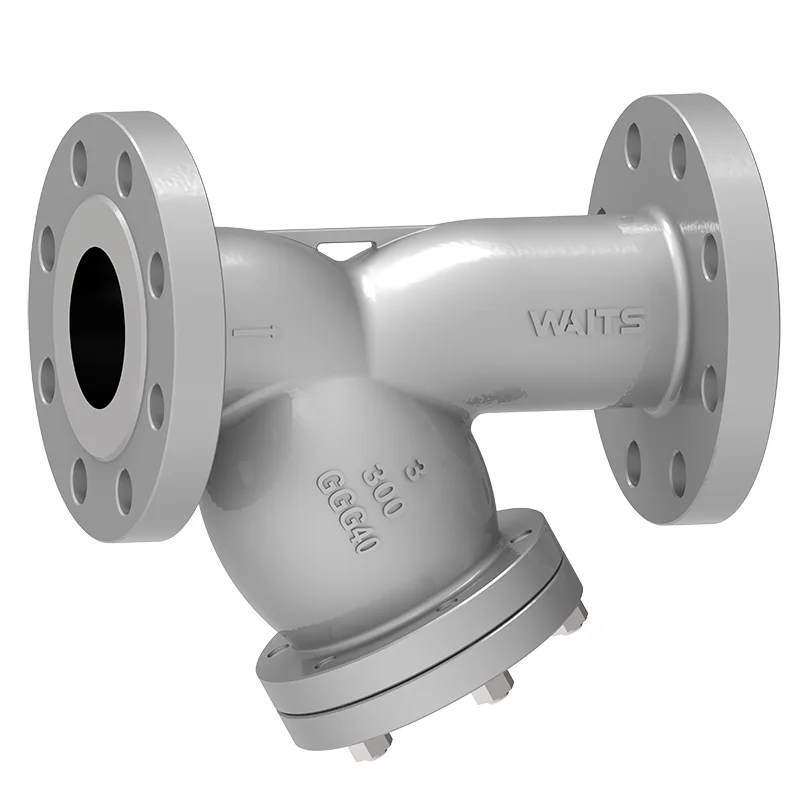

Ductile Iron Y Strainer
