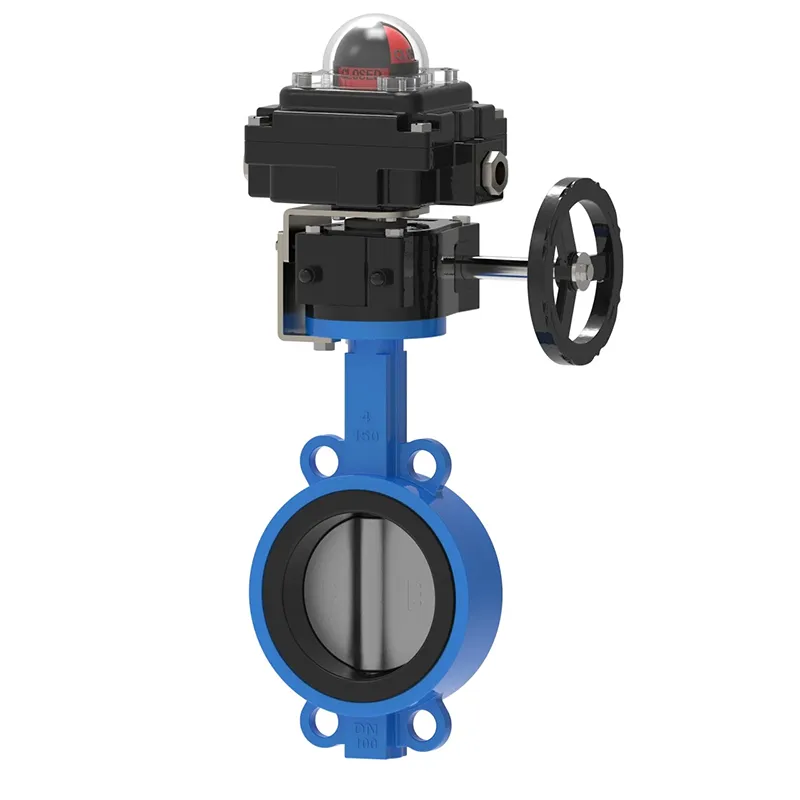

리미트 스위치가 있는 버터플라이 밸브

공장과 프로세스가 점점 더 복잡해지고 실시간 시스템 피드백에 더 많이 의존함에 따라 많은 고객은 수동 및 자동 밸브 모두에 ​​대한 전기 피드백을 점점 더 요구하고 있습니다. 각 밸브는 서로 다르기 때문에 밸브 수정을 기다리는 리미트 스위치가 있는 버터플라이 밸브는 샘플 밸브와 필요한 스위치 박스를 기반으로 맞춤형 서비스를 제공합니다.

이점

저가형 밸브 위치 표시 제품

핫멜트 접착성 베이킹 파우더 코팅 쉘

2채널 SPDT(단극 쌍투형) 기계식 스위치, 정격 전류 16A

명확하게 보이는 구형 표시등을 통해 켜짐/꺼짐 상태를 표시할 수 있습니다.

캠은 조정이 쉽고 현장 교정도 간단합니다. 도구가 필요하지 않습니다.

2개의 1/2인치 NPT 도관 인터페이스

리미트 스위치가 있는 버터플라이 밸브는 최대 8인치 볼 밸브 및 버터플라이 밸브에 적합한 수동 리미트 스위치입니다. 밸브는 ISO5211 표준을 준수하고 NEMA 4X 등급을 충족하며 잠금 장치가 내장되어 있습니다. 표준 SPDT 10암페어 @ 120VAC 리미트 스위치.

리미트 스위치는 액추에이터를 전기 스위치에 기계적으로 연결하는 전기 기계 장치입니다. 리미트 스위치는 물체의 움직임에 의해 구동되는 제어 장치입니다. 즉, 리미트 스위치는 다른 물체의 움직임을 모니터링할 수 있습니다.

기계식 리미트 스위치는 높은 정확성과 반복성을 가지고 있습니다. 접촉 센서는 산업 작업에서 물체의 존재 여부와 위치를 감지하는 데 사용됩니다.

리미트 스위치의 종류는 일반적으로 위스커형, 롤러형, 레버형, 플런저형의 4가지로 분류됩니다. 상시 열림, 상시 닫힘 또는 둘 다로 구성됩니다. 일부 응용 분야에서는 리미트 스위치가 근접 센서로 대체되었습니다.

물체가 리미트 스위치 레버(또는 플런저)에 접촉하면 접촉이 활성화될 때까지 레버가 미리 정해진 거리만큼 이동합니다. 초과 이동이란 레버가 미리 정해진 이동 거리 이상으로 이동하는 것을 말합니다. 주요 포인트.

리미트 스위치 사양

리미트 스위치가 있는 버터플라이 밸브는 특정 작업을 위해 설계되었기 때문에 각 리미트 스위치는 용도에 따라 보정해야 합니다. 대상 애플리케이션과 리미트 스위치의 호환성을 평가하려면 다음 매개변수를 검토하십시오.

쉘: 다이캐스트 알루미늄: O-링 씰

선택적인 304 및 316 스테인리스강 구조

코팅: 폴리에스테르 분체 도장(시간)

O링 : 니트릴고무(표준) -25℃ -85℃(시간)

환경 유형: 4, 4X, IP67

방폭 등급: Cl 1 구역 1, Ex d IIC T6 Gb

지역분류: 네마 4, 네마 7

패스너: 스테인레스 스틸

축: 나무르(Namur) 스테인레스 스틸

2개의 0.5인치 NPT 나사산

단자대 접점: 8

작동 전압: 120VAC, 12VDC, 24VDC

설치 브래킷: MB – 3.4:30 x 80, 130 H: 20, 30(스테인레스 스틸)

온도 범위: -20 ℃ -85 ℃

센서: CROUZET 기계식 스위치(표준), 근접 스위치(옵션)

모델: IP-67(N4), ALS-500M(방폭)
