확장 스템 기어 플랜지 버터플라이 밸브는 매설 및 단열 산업용 파이프라인 시스템의 작동 장벽을 어떻게 해결합니까?

1. 완전한 구조 구성 및 핵심 작동 원리

1.1 플랜지, 확장 스템 및 기어 드라이브의 분할 구성 요소 레이아웃

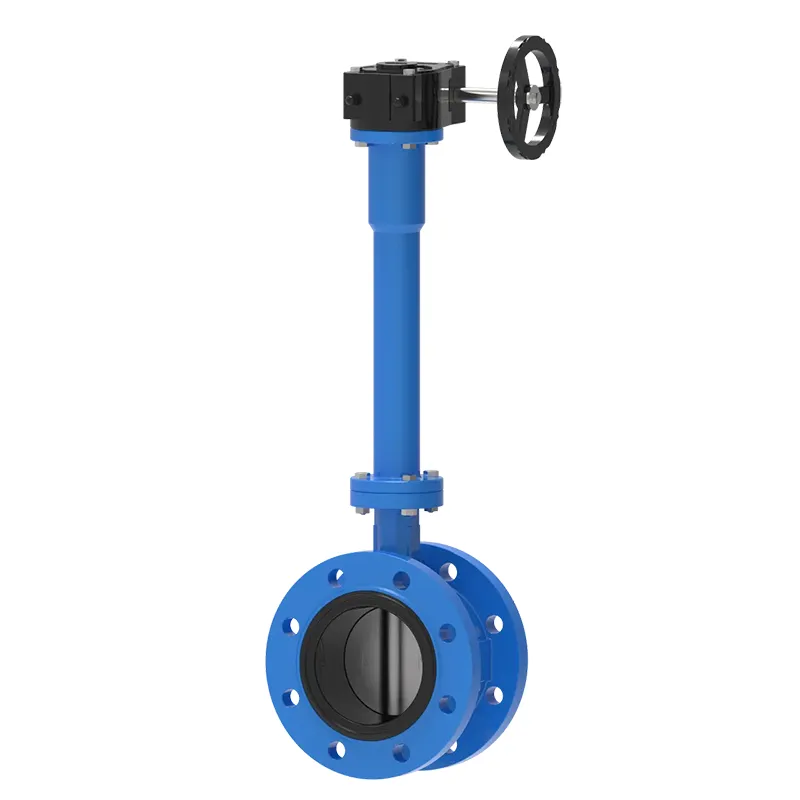

3개의 핵심 기능 모듈은 전체 밸브 본체를 구성하며 각각 독립적인 파이프라인 연결, 토크 전달 및 유량 조절 작업을 수행합니다. 이중 플랜지 밸브 본체는 전면 볼트 연결 형태를 채택하여 파이프라인 플랜지와 일치하는 견고한 밀봉 조인트를 형성하여 장기간 압력 변동 시 웨이퍼 밸브의 느슨한 클램핑으로 인한 중간 누출 위험을 방지합니다. 확장 스템 어셈블리는 기어 작동 핸드휠을 접근 가능한 지면이나 장비 플랫폼까지 확장하여 작동 위치를 매설 또는 단열 밸브 몸체 부분과 분리하는 일반적인 버터플라이 밸브와 비교하여 가장 차별화된 부품입니다.

길어진 스템 상단에 설치된 웜기어 감속박스는 대구경 디스크 회전에 필요한 큰 토크를 가벼운 핸드휠 조작력으로 변환하여 작업자의 육체 노동 강도를 효과적으로 줄여줍니다. 기어 박스 내부의 정밀 웜 및 웜 휠 맞물림 구조는 보조 위치 지정 장치 없이 모든 개방 각도에서 디스크를 잠글 수 있어 장기간 파이프라인 작동을 위한 안정적인 고정 흐름 조절 상태를 실현합니다. 연장된 스템 내부의 모든 변속기 부품은 통합 스플라인 연결을 채택하여 수천 번의 개폐 주기 후에도 변속기 슬립 없이 핸드휠 기어와 내부 버터플라이 디스크 사이의 동기식 회전을 보장합니다.

• 이중 플랜지 견고한 연결로 인해 압력 변동 시 전반적인 밀봉 안정성이 향상됩니다.
• 매립/절연 영역 밖으로 사용자 정의 가능한 길어진 줄기 이동 작업 지점
• 웜기어 감속으로 대구경 파이프라인 조절을 위한 작동 토크 감소
• 통합된 스플라인 스템 구조로 변속기 슬립 실패 위험 제거

1.2 매체 차단 및 흐름 조절 메커니즘

확장 스템의 하단에 고정된 원형 나비 디스크는 수직 중심 축을 중심으로 90도 회전하여 파이프라인 단면의 완전 개방, 부분 스로틀링 및 완전 폐쇄를 완료합니다. 디스크가 매체 흐름 방향과 평행하게 회전하면 파이프라인이 방해받지 않는 통로를 형성합니다. 흐름 방향에 수직으로 회전할 때 디스크의 외부 가장자리가 밸브 본체 내부의 탄성 밀봉 링에 꼭 맞아 액체, 가스 및 혼합 매체의 누출 차단이 전혀 발생하지 않습니다. 각도 눈금이 있는 기어 박스는 디스크의 회전 각도를 0~90도 내에서 정확하게 조정할 수 있어 단순한 핸들 밸브의 2단계 스위치 제어 대신 지속적인 선형 흐름 조절을 실현합니다.

연장된 스템에는 밸브 본체와 연장된 슬리브의 조인트에 다층 패킹 씰링 구성요소가 장착되어 파이프라인 매체가 스템 간격을 따라 기어 구동 영역으로 스며드는 것을 방지하여 기어 녹 및 작동 부품의 매체 오염을 방지합니다. 추후 유지보수 시 파이프라인에서 밸브 전체를 제거하지 않고도 패킹 세트를 교체할 수 있어 분해가 어려운 매설 밸브의 현장 수리 작업이 크게 단순화됩니다.

2. 본체, 스템 및 씰링 구성품에 대한 재질 일치 표준

2.1 다양한 미디어 환경에 대한 밸브 본체 및 디스크 재질 분류

재료 등급 선택은 특정 매체 온도 및 부식 조건에서 밸브의 장기간 안정적인 작동 주기를 직접적으로 결정합니다. 에폭시 코팅이 된 연성 철 밸브 본체는 중성 수질 침식에 대한 저항력이 우수하고 제조 가공 난이도가 낮기 때문에 도시 급수, 방화 및 냉각수 파이프라인에 널리 사용됩니다. 탄소강 WCB 본체는 고온 증기 및 오일 운반 파이프라인에 적합하며 최대 425℃의 중간 온도에서 안정적인 기계적 강도를 유지합니다. 스테인레스 스틸 CF8/CF8M 본체는 화학적 산성 혼합 매체 및 해안 염분 함유 송수관과 일치하여 염화물 이온으로 인한 구멍 부식을 방지합니다.

버터플라이 디스크 재료는 서로 다른 금속 접촉 표면 사이의 전기화학적 부식을 방지하기 위해 밸브 본체의 내식성 등급과 일치해야 합니다. 스테인레스 스틸 오버레이 디스크는 부식성 매체 작업 조건에 맞게 구성되었으며, 해양 생물 부착 및 전해 부식 손상을 방지하기 위해 해수 순환 파이프라인에는 청동 합금 디스크가 선택되었습니다. 모든 금속 주조 블랭크는 성형 후 응력 완화 처리를 거쳐 주조 중에 발생하는 내부 변형 응력을 제거하고 추위와 뜨거운 환경이 교대로 발생하는 밸브 본체 균열을 방지합니다.

2.2 확장 스템 및 기어 박스 내부 변속기 재료 표준

길어진 스템은 장기간 개폐 사이클에서 반복적인 비틀림 하중을 견디므로 고강도 스테인레스 스틸 410 또는 합금강 4140 재료가 채택되었으며 토크 전달 중 마손 및 파손을 방지하기 위해 엄격한 경도 제어가 적용되었습니다. 확장 스템의 외부 보호 슬리브는 녹 방지 코팅이 된 이음매 없는 강철 파이프를 사용하여 지하 토양 수분과 파이프라인 단열 증기가 토크 전달 코어 샤프트와 접촉하는 것을 차단하여 지하에 묻혀 있는 길어진 스템 어셈블리의 서비스 수명을 수년 동안 크게 연장합니다.

기어 박스 내부의 웜 및 웜 휠은 탄소강 웜 구조와 일치하는 청동 합금을 채택하여 맞물림 회전 중에 자체 윤활 마찰 쌍을 형성하여 정기적인 그리스 유지 관리 빈도를 줄입니다. 기어 박스 쉘은 가볍고 강한 산화 저항성을 지닌 주조 알루미늄 합금을 사용하므로 장기간 옥외 노출이나 지하 금고 배치 후에도 핸드휠 회전을 차단하는 무거운 녹층이 생성되지 않습니다.

3. 매설 및 단열 배관 레이아웃의 표준 설치 흐름

3.1 설치 전 파이프라인 및 매개변수 확인 단계

밸브 본체를 들어 올리고 연결하기 전에 기술자는 현장 파이프라인 레이아웃과 일치하도록 제품의 세 가지 핵심 맞춤형 매개변수, 즉 필요한 확장 스템 길이를 결정하기 위한 실제 매설 깊이 또는 단열재 두께, 일치하는 플랜지 압력 등급을 선택하기 위한 파이프라인 공칭 압력, 디스크 및 밀봉 재료 등급이 부식 방지 요구 사항을 충족하는지 확인하기 위한 매체 유형을 확인해야 합니다. 스템 길이가 일치하지 않으면 기어 핸드휠이 땅에 묻힌 금고 속으로 가라앉거나 파이프라인 단열재로 덮혀 작동성이 상실됩니다. 플랜지 압력 등급이 일치하지 않으면 파이프라인 설계 압력 하에서 플랜지 개스킷 누출이 발생합니다.

전면 및 후면 파이프라인의 플랜지 밀봉 표면을 철저히 청소하고, 용접 슬래그, 녹 반점 및 단단한 입자 부착물을 제거하여 볼트를 조이는 동안 탄성 밀봉 개스킷이 긁히는 손상을 방지하십시오. 두 그룹의 플랜지 사이에 일치하는 비금속 플랫 개스킷을 배치하고 모든 플랜지 볼트 구멍을 수평으로 정렬하여 밸브 본체의 오프셋 설치로 인한 개스킷의 편심 돌출을 방지합니다. 이로 인해 장기간 작동 후 국부적인 매체 누출 통로가 형성됩니다.

3.2 매설배관 특수 고정 및 줄기 보호 작업

밸브 본체 플랜지가 교차 대칭 조임 순서에 따라 완전히 볼트로 고정되고 고정된 후, 층상 압축을 위해 밸브 본체 주위에 경사 모래를 채우고 밸브 쉘을 직접 돌출시켜 국부적 변형을 일으키는 큰 단단한 돌을 피하십시오. 연장 스템의 외부 보호 슬리브는 밸브 본체부터 지상 작업 플랫폼까지 방수 부식 방지 코일 재료로 감싸 지하 지하수 및 부식성 토양이 스템 금속 부품에 닿지 않도록 차단해야 합니다. 중공 보호 맨홀 커버는 스템의 접지 끝 부분에 예약되어 있으며, 나중에 검사 및 조정 시 넓은 면적의 토양을 굴착하지 않고도 핸드휠을 작동하기 위해 직접 열 수 있습니다.

두껍게 단열된 실내 파이프라인 설치의 경우 파이프라인 단열재 포장 위치에서 연장된 스템 외경과 일치하는 수직 채널을 확보하고 기어 박스 및 스템 노출 부분 주위에 단열면을 감싸지 마십시오. 열 축적으로 인해 기어 윤활 그리스 악화 및 상단 패킹 밀봉 부품의 노화가 가속화되는 것을 방지할 수 있습니다. 설치 후 핸드휠의 전체 스트로크 개폐 테스트를 수행하여 디스크가 끼임 없이 회전하는지, 각도 눈금 표시가 실제 흐름 차단 상태와 일치하는지 확인하십시오.

• 개스킷 편심 압출 누출을 방지하기 위해 교차 대칭 플랜지 볼트 조임
• 토양 부식으로부터 연장된 줄기 매설 부분을 위한 방수 보호 포장
• 단열재 포장 기어박스를 피하기 위해 스템에 독립적인 수직 채널을 확보하십시오.
• 설치 후 디스크 걸림 숨겨진 위험을 제거하기 위한 전체 스트로크 개폐 테스트

4. 주요 산업 및 시립 파이프라인 적용 시나리오

4.1 지자체 지하수 공급 및 방화 파이프망

도시의 도시 물 분배 파이프라인과 매설된 소방용 링 파이프는 이 길어진 스템 플랜지 밸브에 가장 널리 적용할 수 있는 분야입니다. 대부분의 주요 파이프라인 분기는 도로 표면 또는 녹지대 토양 아래에 놓여 있으며 일반 짧은 줄기 밸브는 유량 조정 또는 파이프라인 차단 유지 관리가 수행될 때마다 대규모 도로 굴착이 필요하므로 도시 교통 및 일상 생활에 큰 방해를 줍니다.확장 스템 기어 플랜지 버터플라이 밸브작동 기어 핸드휠을 지상 검사 우물 위치로 확장하고 노면 굴착 및 파이프라인 토양 되메움 공사 작업 없이 우물 덮개를 여는 것만으로 모든 개방, 폐쇄 및 흐름 조절 작업을 완료할 수 있습니다.

시립 소방관은 소방펌프 가동시 순간적인 압력서지에도 안정적인 밀봉성능이 요구됩니다. 이중 플랜지 견고한 연결 및 다층 탄성 씰링 링 구조는 중간 누출 없이 순간적인 압력 충격을 견딜 수 있습니다. 웜 기어 자동 잠금 구조는 매일 대기 상태에서 오랫동안 밸브를 완전히 열어 둘 수 있으며 파이프라인 수류 충격 진동으로 인해 자동으로 닫히지 않아 비상 대응 기간에 방해받지 않는 소방수 통로를 보장합니다.

4.2 공장에서 절연된 매체 운반 파이프라인

화학 공장의 고온 증기, 고온유 및 냉동 염수 파이프라인은 모두 중간 온도 손실을 줄이고 현장 작업자의 표면 화상 사고를 방지하기 위해 두꺼운 단열층이 필요합니다. 표준 짧은 줄기 버터플라이 밸브를 채택하는 경우 유량이 조정될 때마다 밸브 주변의 단열층을 잘라서 열어야 하며 작동 후 새 단열면을 다시 포장해야 하므로 단열재 낭비가 반복되고 파이프라인의 열 손실이 자주 발생합니다. 길어진 스템 구조는 작동 기어 박스를 단열재 포장 영역에서 분리하고, 파이프라인 단열재는 국부적인 절단 없이 전체적으로 연속적으로 감싸질 수 있어 전체 파이프라인의 완전한 단열 효과를 오랫동안 유지합니다.

대규모 식품 가공 및 제약 공장의 깨끗한 물 순환 파이프라인에서도 확장된 스템 기어 드라이브가 있는 이 플랜지 버터플라이 밸브를 선택합니다. 전체 스테인레스 스틸 접촉 매체 부품은 위생 생산 표준과 일치하며 기어 작동 모드는 정밀한 소규모 유량 조절을 실현하여 제품 처리 안정성에 영향을 미치는 순간적인 큰 유량 변동 없이 생산 장비에 필요한 매체 유량을 안정적으로 제어할 수 있습니다.

4.3 공원 지하 빗물 및 하수 배출 파이프라인

캠퍼스, 산업단지, 주거 지역에 매립된 빗물 및 하수 분지관은 녹지와 보도 아래에 매설되어 있으며, 간격을 두고 검사 우물이 흩어져 있습니다. 밸브의 길어진 스템 설계는 검사정의 수직 깊이와 완벽하게 일치하며, 유지보수 담당자는 작동을 위해 깊은 우물로 내려갈 필요 없이 우물 입구의 기어 핸드휠에 직접 접근할 수 있습니다. 연성 철 밸브 몸체의 에폭시 부식 방지 코팅은 유기 불순물이 포함된 하수의 장기적인 침식을 방지하며 교체 가능한 외부 밀봉 링은 파이프라인에서 밸브를 완전히 분해하지 않고도 현장에서 유지 관리할 수 있습니다.

• 시립 매설 수도관은 밸브 조정 중 도로 굴착 작업을 제거합니다.
• 단열된 공장 파이프라인은 열면의 반복적인 절단 및 재포장을 방지합니다.
• 소방 파이프라인 기어 자동 잠금 기능은 물 흐름 진동으로 인해 우발적으로 닫히는 것을 방지합니다.
• 하수관 부식 방지 코팅은 장기적인 유기 매체 침식에 적응합니다.

6. 정기점검 및 장기방청 유지관리 지침

매설되고 단열된 설치 환경은 밸브 외부 구성 요소의 노후화를 가속화하므로 파이프라인 작동 중 갑작스러운 밀봉 실패 또는 전송 방해를 방지하기 위해 다양한 작업 조건에 따라 표준화된 정기 검사 및 유지 관리 주기를 공식화해야 합니다.확장 스템 기어 플랜지 버터플라이 밸브분할 교체 가능한 마모 부품 설계를 통해 대부분의 유지 관리 작업은 파이프라인 종료 및 일체형 밸브 분해 없이 현장에서 완료될 수 있으므로 유지 관리 작업으로 인한 파이프라인 시스템 가동 중지 시간이 크게 단축됩니다.

6.1 기어작동부품 월간 정기점검 항목

지상 맨홀 뚜껑 또는 파이프라인 단열재 예약 작업 채널을 열고, 전체 스트로크 개폐를 위해 핸드휠을 앞뒤로 회전하고, 회전 과정에 비정상적인 차단 및 비정상적인 마찰 소음이 있는지 관찰합니다. 표시된 개방도가 디스크의 실제 흐름 차단 상태와 일치하는지 확인하려면 기어 박스의 각도 눈금 포인터를 확인하십시오. 기어박스 쉘의 표면 먼지와 습기찬 진흙 얼룩을 닦아내고, 스템 패킹 상단에 중간 정도의 누출 흔적이 있는지 확인하고, 후속 패킹 교체 준비를 위해 누출량을 기록합니다.

지하 습기 검사 우물에 설치된 기어 박스의 경우 매월 마른 천으로 외부 쉘을 닦아 표면에 부착된 응축수를 제거하여 알루미늄 합금 쉘 표면의 장기간 습기 부식으로 인해 내부 씰링 그리스 캐비티에 천공 손상이 발생하는 것을 방지합니다. 이전 검사 기록에 비해 핸드휠 회전 저항이 눈에 띄게 증가하는 경우 예비 윤활 그리스를 예비 그리스 주입 노즐을 통해 기어 박스에 주입해야 합니다.

6.2 연간 심층 부식 방지 및 밀봉 교체 유지 관리

매년 확장 스템 외부 보호 슬리브에 대한 전체 부식 방지 검사를 수행하고 외부 방수 방청 코일 재료에 균열, 탈락 및 토양 물이 슬리브 틈새로 스며드는지 확인하십시오. 손상된 부식 방지 포장 부품은 새로운 방수 코일 소재로 다시 감아야 하며 연결 ​​틈은 녹 방지 밀봉 접착제로 밀봉하여 지하 부식성 매체가 금속 스템 샤프트와 접촉하는 것을 차단합니다.

연간 파이프라인 폐쇄 유지 관리 중에 플랜지 분해를 통해 밸브 본체 내부의 노후된 탄성 밀봉 링을 꺼내고 중간 온도 및 부식 등급에 맞는 새 밀봉 링으로 교체하십시오. 버터플라이 디스크의 표면 긁힘 및 부식 정도를 확인하고, 디스크 표면의 작은 녹 얼룩을 연마 및 수리한 후, 밸브 몸체에 재설치하기 전에 부식 방지 코팅 처리를 추가로 실시합니다. 교체된 모든 오래된 씰링 액세서리는 무작위 폐기 없이 산업 폐기물 관리 기준에 따라 분류 및 재활용됩니다.

• 숨겨진 위험을 방해하는 전송을 스크린하기 위한 월간 풀 스트로크 핸드휠 회전 테스트
• 회전 토크가 분명히 증가할 때 시기적절한 보조 기어 윤활 그리스
• 손상된 줄기 외부 방수 부식 방지 층을 매년 다시 포장
• 파이프라인 정기 정지 유지보수 중 노후된 내부 밀봉 링 교체
