산업 응용 분야에 사용되는 일반적인 유형의 체크 밸브는 무엇입니까?

산업용 파이프 시스템에서밸브를 점검하십시오단방향 흐름을 보장하고 백 플로를 멈추는 중요한 부분입니다. 이들의 운영은 오염을 방지하고 시스템 효과를 보존하며 장비를 보호하는 데 필수적입니다. 유체 유형, 압력 및 흐름 조건을 포함한 다수의 변수는 주어진 애플리케이션에 대한 체크 밸브 유형의 선택에 영향을 미칩니다. 산업 환경에서 사용되는 가장 인기있는 종류의 체크 밸브는 아래에서 검토됩니다.

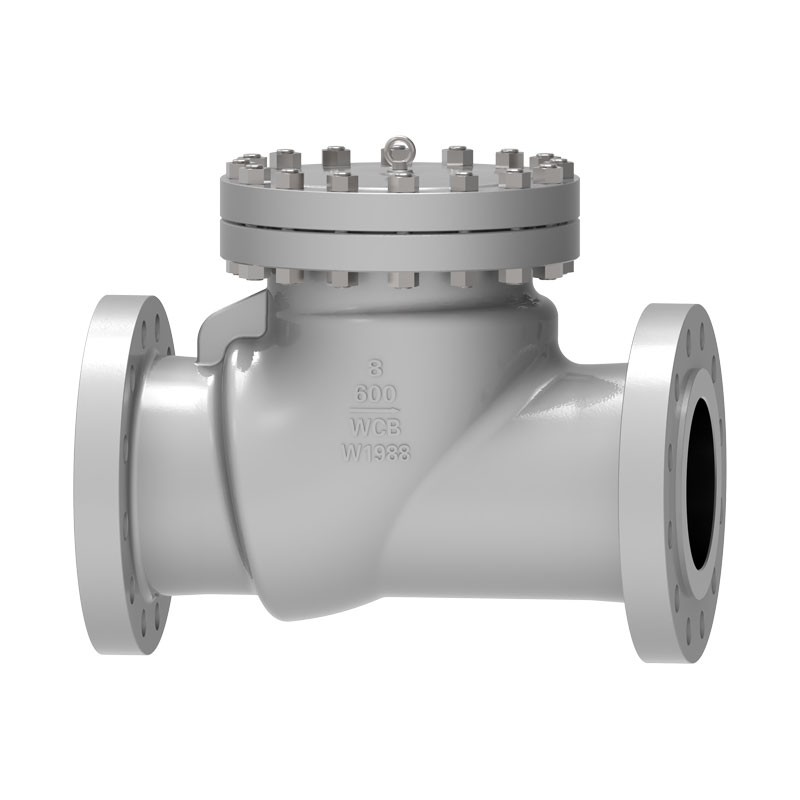

1. 스윙 체크 밸브

작동 방식 :

스윙 체크 밸브에는 유체가 전방 방향으로 흐를 때 스윙하는 힌지 디스크 또는 플랩이 있습니다. 흐름이 멈추거나 반전되면 중력 또는 배압으로 인해 디스크가 스윙하여 백 플로우가 방지됩니다.

응용 프로그램 :

- 물 및 폐수 시스템

- 석유 및 가스 파이프 라인

- 펌핑 시스템

장점 :

- 간단한 디자인

- 저압 시스템에 적합합니다

- 작동 중 최소 압력 강하

2. 볼 체크 밸브

작동 방식 :

볼 체크 밸브는 구형 볼을 사용하여 역 흐름을 차단합니다. 유체가 원하는 방향으로 흐르면 볼은 밸브 시트에서 멀어집니다. 흐름이 멈추거나 반전되면 볼이 시트로 돌아와 밸브를 밀봉합니다.

응용 프로그램 :

- 화학적 처리

- 식음료 산업

- 슬러리 처리 시스템

장점 :

- 소형 디자인

- 점성 유체 또는 슬러리 취급에 효과적입니다

- 유지 보수 요구 사항이 낮습니다

3. 체크 밸브를 들어 올립니다

작동 방식 :

리프트에서밸브를 점검하십시오, 디스크는 전방 유체 흐름에 의해 시트에서 수직으로 들어 올립니다. 흐름이 반전되면 디스크가 시트로 돌아와 밸브를 닫습니다.

응용 프로그램 :

- 증기 시스템

- 고압 파이프 라인

- 가스 응용

장점 :

- 고압 응용에 이상적입니다

- 백 플로에 대한 단단한 씰을 제공합니다

- 수평 및 수직 설치에 적합합니다

4. 다이어프램 체크 밸브

작동 방식 :

유연한 다이어프램은이 밸브의 밀봉 메커니즘 역할을합니다. 순방향 흐름은 다이어프램을 들어 올려 유체가 통과 할 수있게하고 백 플로우는 밸브 시트에 눌러 역 흐름을 방지합니다.

응용 프로그램 :

- 제약 산업

- 식품 가공

- 부식성 유체 시스템

장점 :

- 민감한 또는 부식성 유체를 처리하는 데 탁월합니다

- 오염없는 씰을 제공합니다

- 조용한 운영

5. 오리 빌 체크 밸브

작동 방식 :

오리의 청구서 모양으로,이 밸브는 유체 압력이 쏟아지고 배압 하에서 단단히 닫을 때 열립니다.

응용 프로그램 :

- 해양 및 폐수 시스템

- 우수 관리

- 아웃 폴 시스템

장점 :

- 유연하고 가볍습니다

- 비 기계적 작동

- 막힘에 저항합니다

6. 웨이퍼 체크 밸브

작동 방식 :

이 소형 밸브는 두 파이프 플랜지 사이에 적합하며 전방 흐름을 허용하기 위해 스윙하거나 들어 올리는 디스크가 있습니다. 흐름이 반전되면 디스크가 닫히고 백 플로를 방지합니다.

응용 프로그램 :

- 공간 제한 시스템

-HVAC 시스템

- 화학적 처리

장점 :

- 가볍고 컴팩트 한 디자인

- 최소 압력 강하

- 쉽게 설치할 수 있습니다

7. 조용한 체크 밸브

작동 방식 :

사일런트 체크 밸브는 스프링로드 메커니즘을 사용하여 흐름이 멈출 때 밸브를 빠르게 닫아 워터 망치 (갑작스런 흐름 반전으로 인한 압력이 급증 함)를 방지합니다.

응용 프로그램 :

-HVAC 시스템

- 급수 네트워크

- 펌핑 시스템

장점 :

- 워터 망치를 제거합니다

- 조용한 운영

- 내구성 있고 효율적입니다

적절한 체크 밸브를 선택합니다

애플리케이션의 체크 밸브를 선택할 때 다음 요소를 고려하십시오.

유체 유형이 밸브의 재료와 호환되도록하십시오.

시스템의 압력과 유량을 관리 할 수있는 밸브를 선택하십시오.

- 설치 공간 : 웨이퍼 체크 밸브 및 기타 작은 선택은 제한된 공간에 적합합니다.

유지 보수 요구 사항 : 중요한 시스템의 경우 유지 관리가 필요한 밸브를 선택하십시오.

결론적으로

산업 응용 분야에서는 점검 밸브가 단방향, 부드러운 흐름을 제공하고 백 플로우를 멈추기 때문에 필수적입니다. 스윙 및 볼에서 다이어프램 및 오리 빌 유형에 이르기까지 모든 형태의 체크 밸브에는 특정 시스템 및 섹터에 적합한 특별한 이점이 있습니다. 기능을 알고 있으면 시스템 성능과 신뢰성을 향상시키기 위해 최고의 밸브를 선택하는 것이 더 쉬워 질 수 있습니다.
